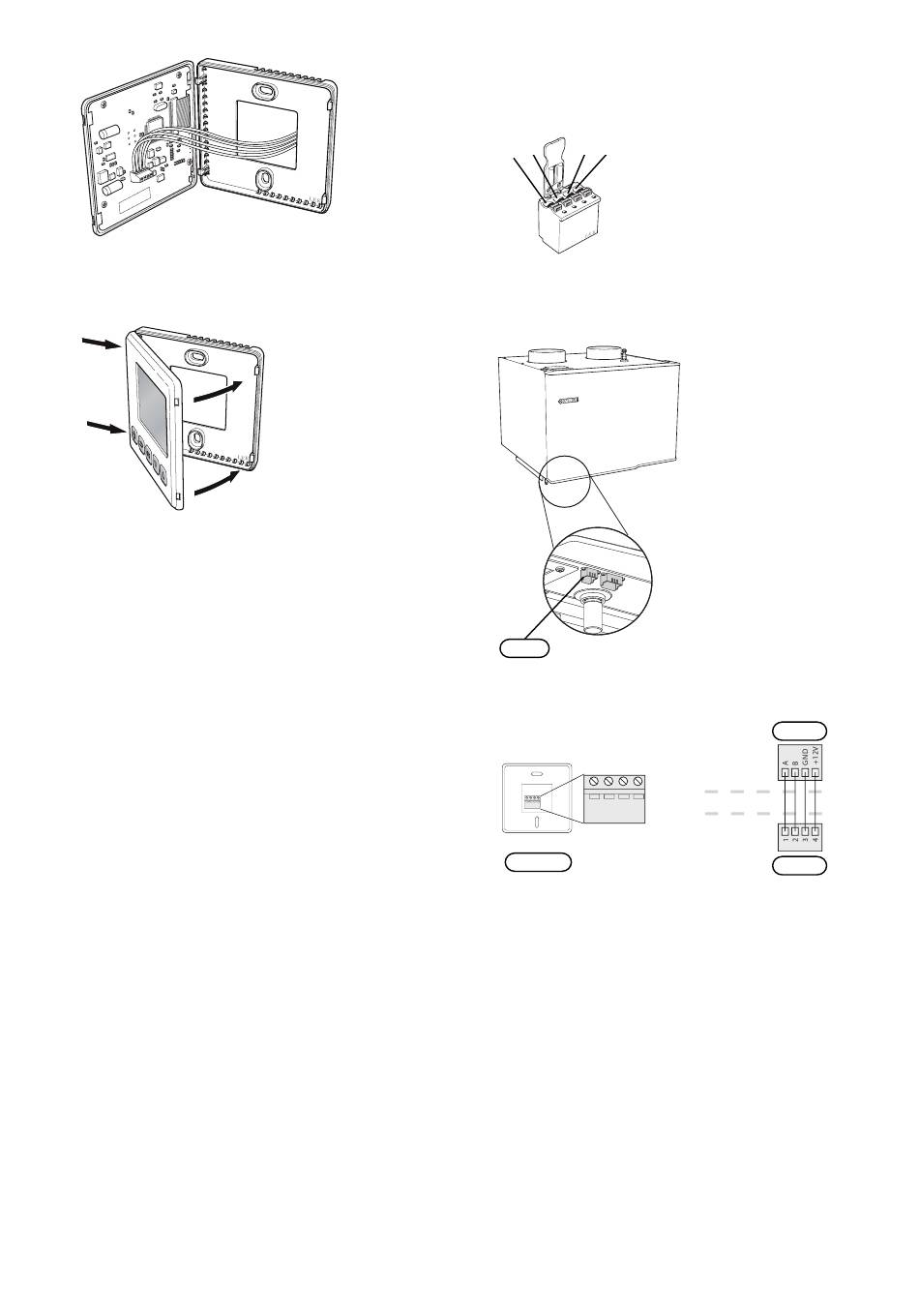

4. Kantel het voorpaneel ongeveer 30° en bevestig de twee
clips aan één kant. Sluit daarna de eenheid en bevestig
de twee clips aan de andere kant.
18
Hoofdstuk 5 | Elektrische aansluitingen
DISPLAY
1.
Sluit de meegeleverde 4-pins aansluiting aan op een 4-
aderige kabel (maximale kabellengte 15 m).
1
2
3 4
2.
Sluit de 4-pins aansluiting aan op XF11 in F130.
XF11
3. Sluit het display (AA4) aan op F130.
+12V GND
B
A
+12V GND
B
A
AA4
AA4
Display
F130
XF11
NIBE F130
