Elektrische aansluitingen
Algemeen
•
De elektrische installatie en de bedrading moeten worden
uitgevoerd conform de nationale bepalingen.
•
Ontkoppel de F130 voordat u een isolatietest van de bedra-
ding in het pand uitvoert.
•
Als van een automatische zekering gebruik wordt gemaakt,
moet deze minimaal trigger-type "C" hebben. Zie hoofd-
stuk "Technische specificaties" voor de zekeringwaarde.
•
Om interferentie te voorkomen, mogen communicatieka-
bels naar externe aansluitingen niet dichtbij elektrische
voedingskabels worden gelegd.
•
De minimale doorsnede van de communicatie- en sensor-
kabels naar externe aansluitingen dient 0,5 mm² met een
max. 50 m te bedragen, bijvoorbeeld EKKX, LiYY of gelijk-
waardig.
•
Voor een bedradingsschema voor de F130, zie het hoofd-
stuk "Technische specificaties".
LET OP!
Onderbreek de voeding voorafgaand aan werkzaam-
heden aan de warmtepomp. Service moet worden
uitgevoerd onder toezicht van een erkende elektro-
monteur.
LET OP!
Als de voedingskabel beschadigd is, mag deze
uitsluitend worden vervangen door NIBE, zijn ser-
vicevertegenwoordiger of een soortgelijke erkende
persoon om gevaar en schade te voorkomen.
LET OP!
Controleer voordat het product wordt gestart de
aansluitingen, de netspanning en de fasespanning
om schade aan de elektronica van de warmtepomp
te voorkomen.
LET OP!
Start het systeem niet voordat u het gevuld hebt
met water. Componenten in het systeem kunnen
anders beschadigd raken.
NIBE F130
Aansluitingen
VOEDING
F130 is aangesloten op een geaarde enkelfasige wandcon-
tactdoos of een permanente installatie. Voor permanente
installaties moet vóór de F130 een schakelaar worden ge-
plaatst met ten minste een schakelafstand van 3 mm.
DISPLAY INSTALLEREN
Het display (AA4) kan niet direct tegen een muur worden
geïnstalleerd, aangezien de klemmenstrook aan de achter-
kant uitsteekt.
Installeer het display in een inbouwdoos of op de meegele-
verde opbouwdoos.

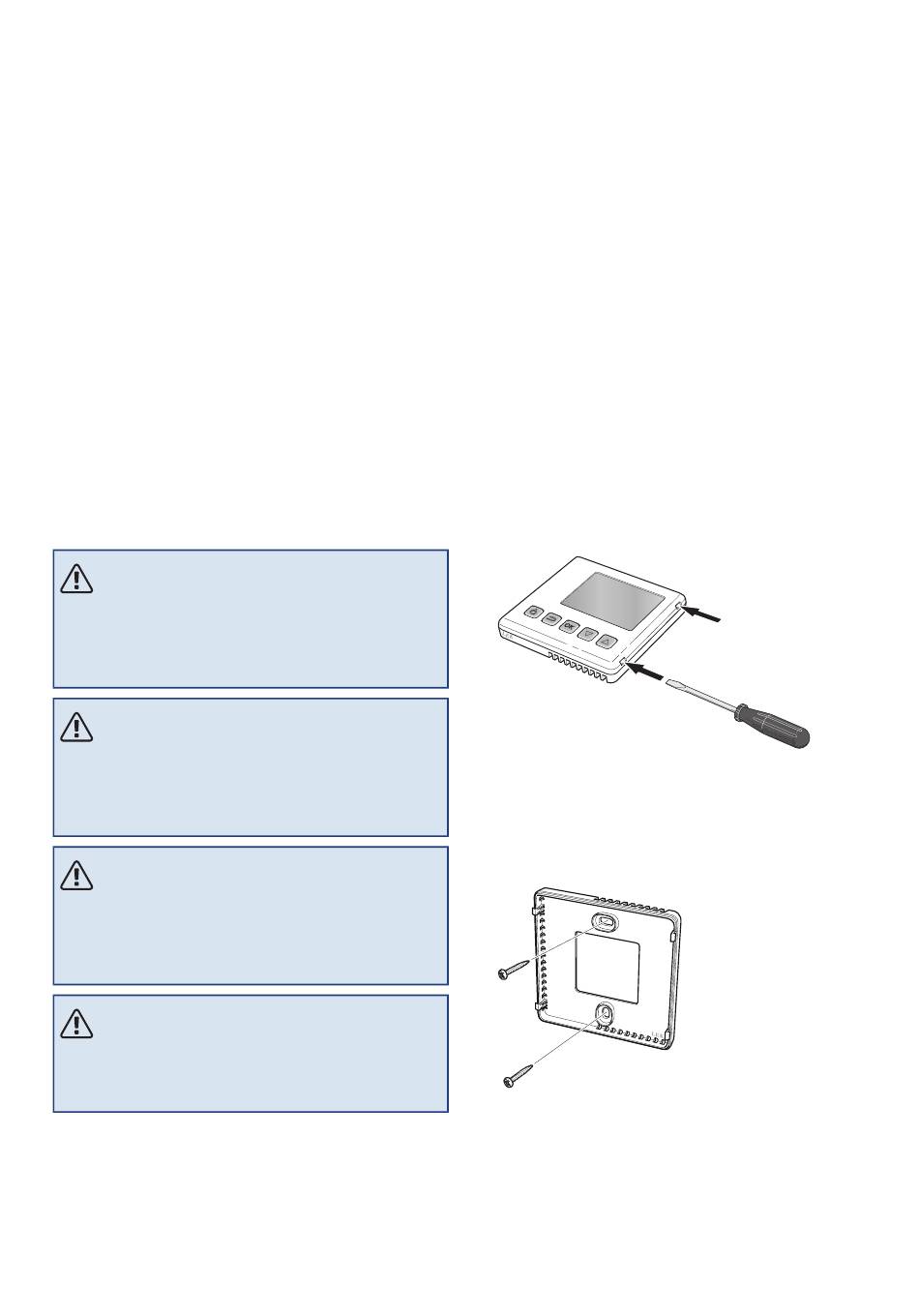

1.
Open het display door een schroevendraaier in een van
de 4mm brede openingen in de rand te steken. Druk de
schroevendraaier recht naar binnen om de clip te ope-
nen. Herhaal dit voor de resterende drie clips.
2.
Zonder opbouwdoos: plaats het achterpaneel vóór de
inbouwdoos en schroef vast aan de muur.
Met opbouwdoos: schroef de opbouwdoos in de muur.
Schroef daarna het achterpaneel met de twee meegele-
verde schroeven in de opbouwdoos.
3. Aansluiten volgens sectie "Display".
Hoofdstuk 5 | Elektrische aansluitingen
17
