Optionele aansluitingen
EXTERNE AANSLUITOPTIES
Selecteerbare ingangen
Schakelaar voor extern blokkeren van
compressor
Als extern blokkeren van de compressor gewenst is, kan dit
worden aangesloten op klemmenstrook X13 op de basiskaart
(AA2).
De compressor wordt ontkoppeld door een potentiaalvrij
contact aan te sluiten op AUX2 (X13:3 och X13:4) (compres-
sor).
Een gesloten contact betekent dat het elektrisch vermogen
is uitgeschakeld.
AA2-X13
1
2
3
4
1
2
3
4
5
6
1 2 3 4 5 6 7 8 9 10 11 12

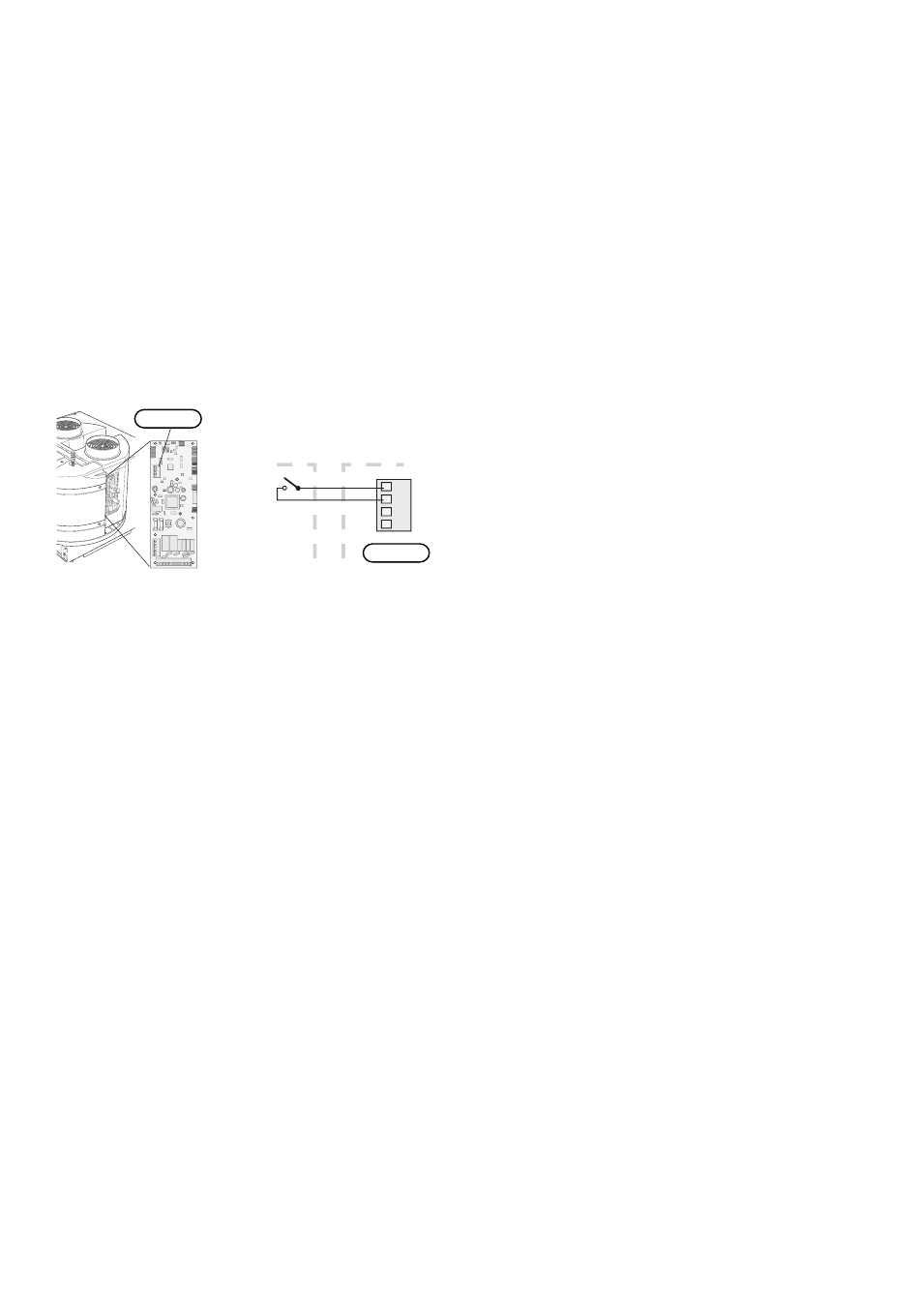

In het bovenstaande voorbeeld zijn de ingangen AUX1 (X13:1-2) en AUX2
(X13:3-4) op de ingangsprint (AA2) beide gebruikt.
20
Hoofdstuk 5 | Elektrische aansluitingen
Extern
F130
4
AUX2
3
2
AUX1
1
AA2-X13
NIBE F130
