Leiding- en luchtaansluitingen
Algemene leidingaansluitingen
Leidingen moeten volgens de geldende normen en richtlijnen
worden aangesloten.
Alle aansluitingen zijn uitgerust met een gladde pijp voor
knelkoppelingen.
Overloopwater uit de opvangbak van de verdamper
wordt via de bijgeleverde kunststof slang naar een
afvoer geleid. Vorm de slang in een waterafsluiter
(zie afbeelding).
De overstortleiding moet over de hele lengte omlaag
lopen om waterzakken te voorkomen. Bovendien
moet de leiding vorstvrij zijn aangelegd.
Voorzichtig!
Zorg ervoor dat ingaand water schoon is. Bij ge-
bruik van een eigen bron moet misschien een extra
waterfilter worden toegevoegd.
NIBE adviseert voor een economische werking alle leidingen
tussen de F130 en de boiler te isoleren en goed af te dichten.
De isolatie moet minimaal 12 mm dik zijn.
LET OP!
De leidingsystemen moeten worden schoonge-
spoeld voordat het product wordt aangesloten om
te voorkomen dat componenten beschadigd raken
door verontreinigingen.
SYMBOOLVERKLARING
Symbool
Betekenis
Afsluiter
Circulatiepomp
Ventilator
Compressor
Warmtewisselaar
Huishoud-warmtapwater
12
Hoofdstuk 4 | Leiding- en luchtaansluitingen

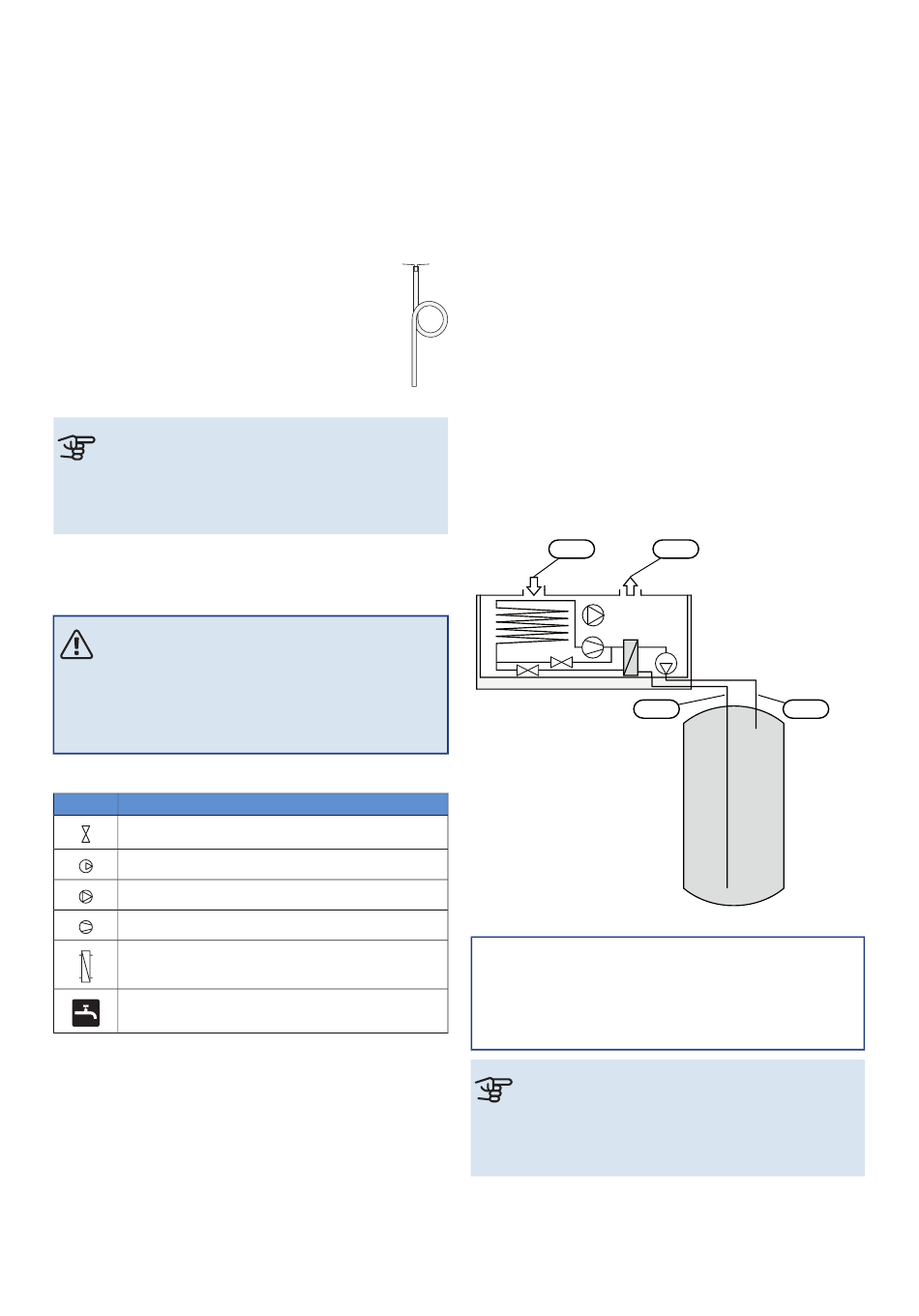

SYSTEEMSCHEMA
F130 bestaat uit een warmtepompmodule en een regelsys-
teem.
Als de lucht de verdamper passeert, verdampt het koude-
middel vanwege het lage kookpunt. Op die manier wordt de
energie uit de lucht afgegeven aan het koudemiddel.
Het koudemiddel wordt vervolgens in de compressor samen-
geperst, waardoor de druk en temperatuur verder stijgen.
Het warme koudemiddel wordt naar de condensor geleid.
Hier geeft het koudemiddel zijn energie af aan het warmtap-
water, waarna het koudemiddel van een gas overgaat in een
vloeistof.
Het koudemiddel wordt via filters naar een expansieklep
geleid waar de druk en de temperatuur worden terugge-
bracht.
De cyclus van het koudemiddel is nu afgerond en het koude-
middel keert terug naar de verdamper.
XL43
XL42
XL41
Warmtapwateraansluiting, aanvoer
XL42
Warmtapwateraansluiting, retour
XL43
Binnenkomende lucht aansluiten
XL44
Afgevoerde lucht aansluiten
Voorzichtig!
Dit is een werkingsprincipe. Voor nadere informatie
over de F130, zie het hoofdstuk "Het ontwerp van
de warmtepomp".
XL44
XL41
NIBE F130
