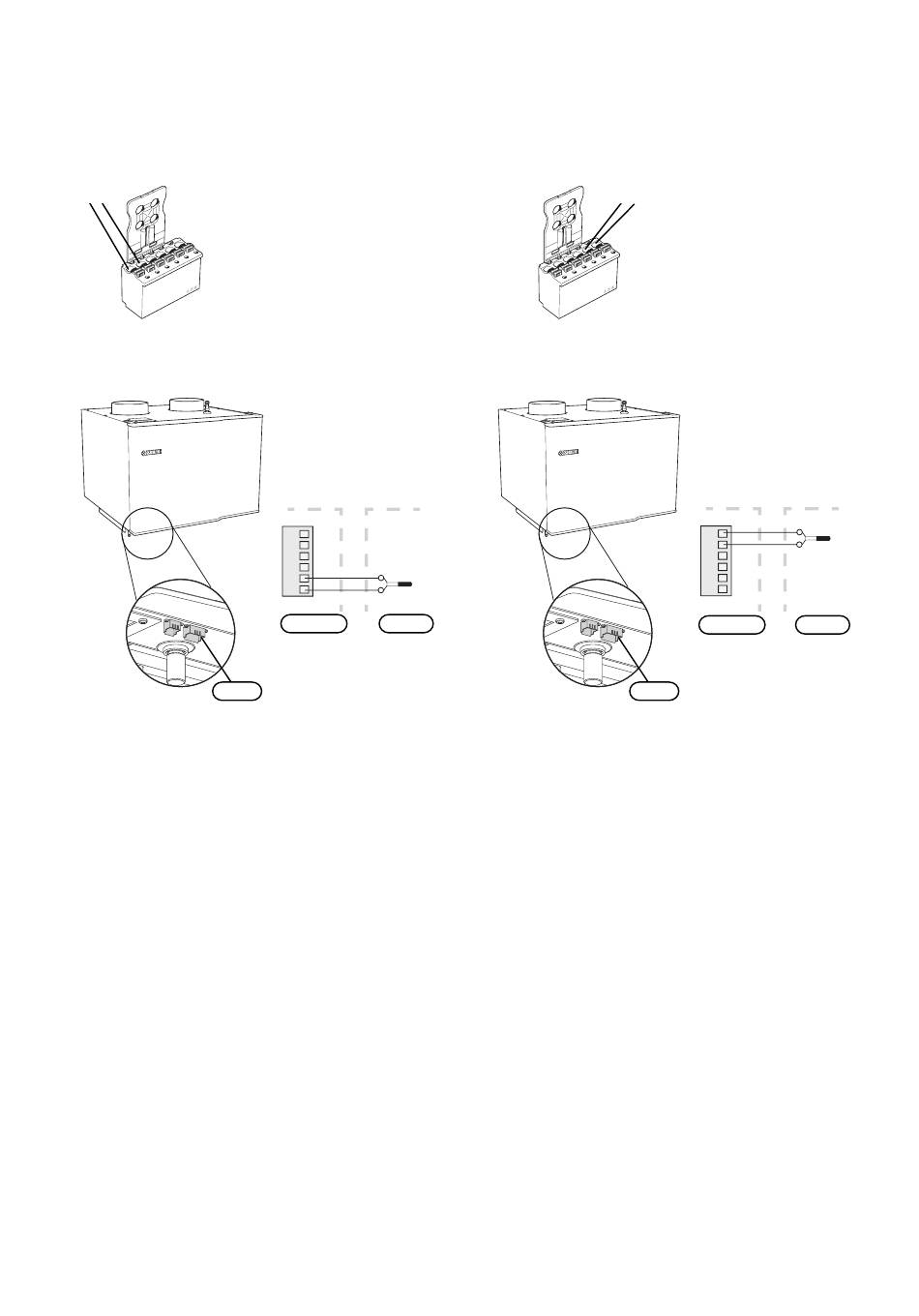

WARMTAPWATERSENSOR REGELING
1.
De regeling van de warmtapwatersensor (BT6) is ge-
plaatst in de dompelbuis in het midden van de boiler.
2.
Sluit de sensor aan op de meegeleverde 6-pins aanslui-
ting, positie 1 en 2.
1
2
3. Sluit de 6-pins aansluiting aan op XF10 in F130.
XF10
NIBE F130
F130
Extern
6
5
4
3
2
1
XF10
BT6
WARMTAPWATERSENSOR DISPLAY
1.
De weergegeven warmtapwatersensor (BT7) is geplaatst
in de dompelbuis in het midden van de boiler.
2.
Sluit de sensor aan op de meegeleverde 6-pins aanslui-
ting, positie 5 en 6.
5 6
3. Sluit de 6-pins aansluiting aan op XF10 in F130.
XF10
Hoofdstuk 5 | Elektrische aansluitingen
F130
Extern
6
5
4
3
2
1
XF10
BT7
