Graco Standard Series Bedieningshandleiding pagina 16
Belijningsapparaten

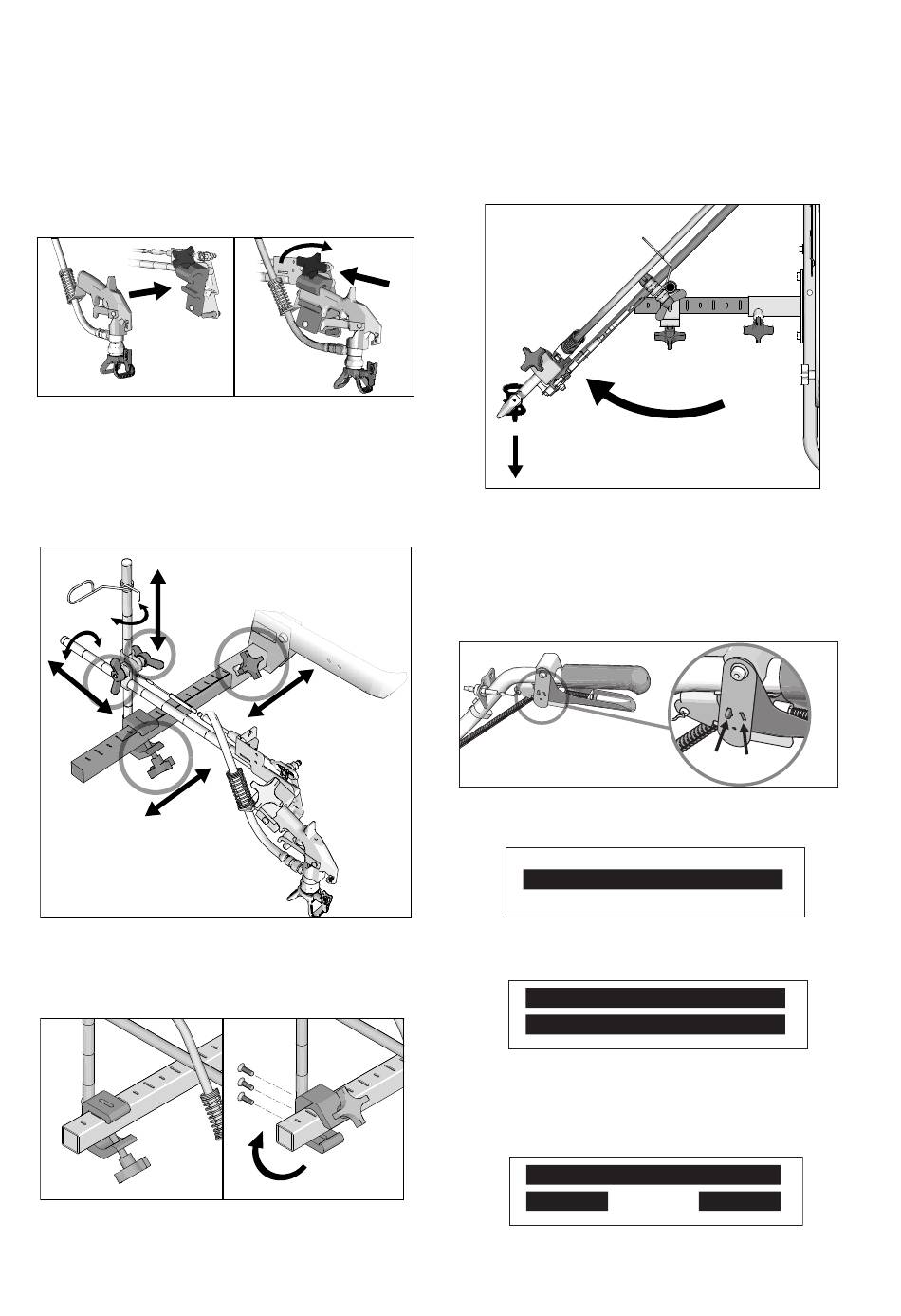

Het pistool plaatsen
Het pistool plaatsen
De pistolen installeren
1. Breng de pistolen aan in de pistoolhouder.
Draai de klemmen vast.
Het pistool positioneren
2. Pistolen plaatsen: omhoog/omlaag,
vooruit/achteruit, links/rechts. Zie Tabel met
pistoolposities, pagina 18 voor voorbeelden.
OPMERKING: Wanneer de belijning over een
stoeprand moet worden aangebracht, kan de
bevestigingsklem worden gedraaid voor meer ruimte.
16
Het pistool kan ook in een hoek naar buiten worden
gezwaaid en de tiphouder gedraaid. Dan heeft
de gebruiker beter zicht.
ti27777a
Pistolen selecteren
(serie Standard)
3. Sluit de pistoolkabels aan op de linker of rechter
pistoolkeuzeplaten.
a. Eén pistool: Haal één pistoolkeuzeplaat los
van de trekker.
ti27778a
b. Beide pistolen tegelijkertijd: Stel beide
pistoolkeuzeplaten af op de dezelfde stand.
c. Doorlopend - onderbroken en onderbroken -
doorlopend: Stel het pistool voor de
doorlopende lijn af op stand 1 en het pistool
voor de onderbroken lijn op stand 2.
ti28129a
ti28130a
1
2
ti27780a
ti27781a
ti27782a
ti27782a
3A3906J
