Graco Standard Series Bedieningshandleiding pagina 21
Belijningsapparaten

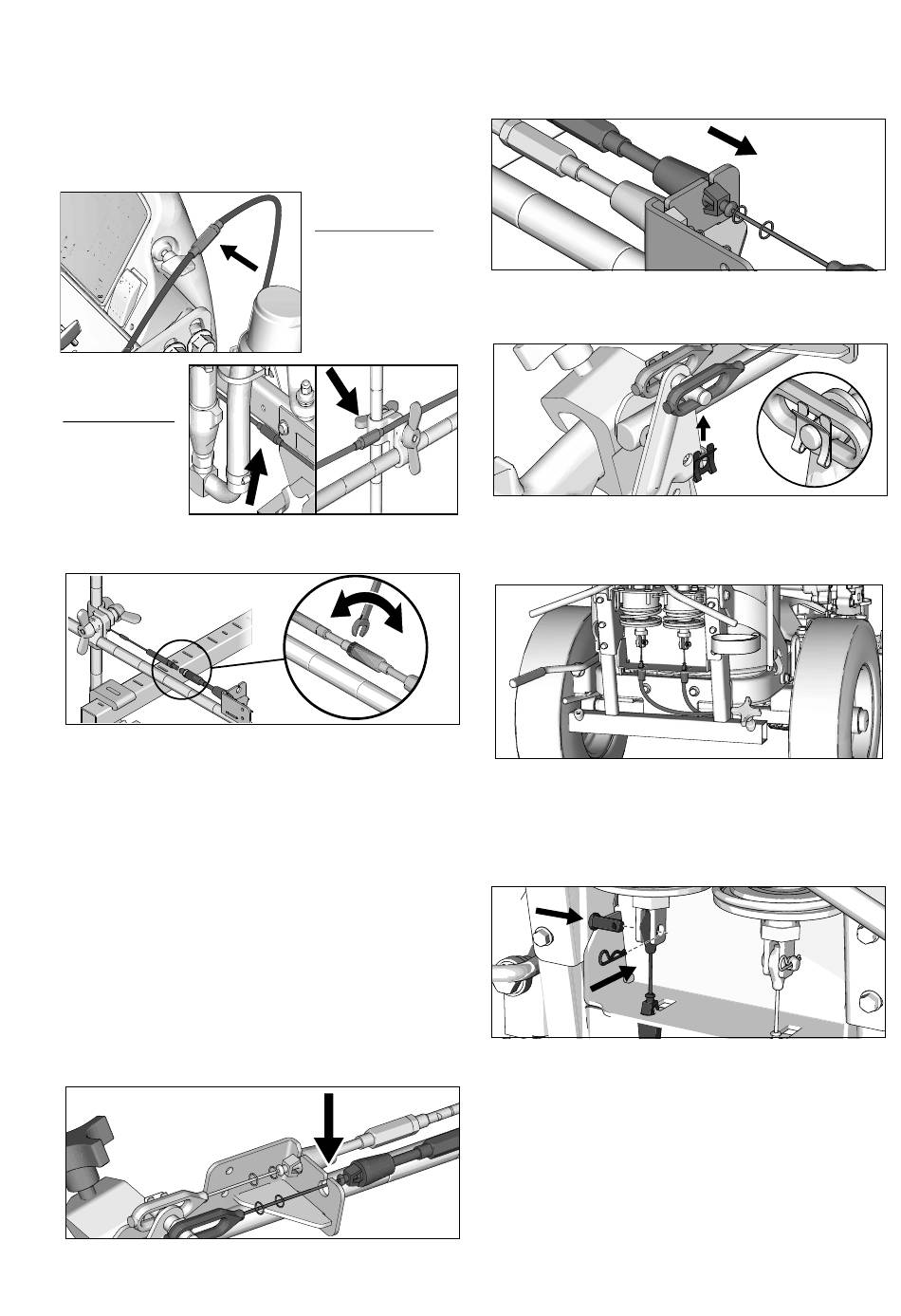

Afstelling van pistoolkabel
Door de pistoolkabel af te stellen, wordt de afstand
tussen de trekkerplaat en de pistooltrekker groter
of kleiner. Om de trekkerafstand af te stellen,
volgt u de onderstaande stappen.
Serie HP Auto
1. Gebruik een moersleutel om de bevestigingsmoer
op de kabelregelaar los te draaien.
2. Draai de regelaar losser of vaster totdat het
gewenste resultaat is bereikt. OPMERKING:
hoe meer draad er wordt blootgelegd,
hoe kleiner de afstand tussen de pistooltrekker
en de trekkerplaat.
3. Gebruik een moersleutel om de bevestigingsmoer
op de regelaar aan te draaien.
Pistoolkabel toevoegen (serie HP Auto)
De serie HP Auto kan worden uitgerust met twee
pistoolaandrijvingen. Elke pistoolaandrijving kan
één kabel bedienen.
1. Selecteer het kabeluiteinde met regelaar.
2. Plaats de blootgelegde kabel in de gleuf voor
de kabelbeugel.
3A3906J
Serie Standard
ti27884a
ti27885a
ti27804a
ti27805a
3. Steek de plastic kabelhouder in het gat voor
de kabelbeugel.
ti27806a
4. Plaats het kabeluiteinde op de trekkerplaatpen
en installeer de klem.
5. Leid de kabel rondom de eenheid en vervolgens
naar boven door de kabelgaten achter
de slangsteunen.
6. Leid de lus aan het kabeluiteinde door het
rechthoekige gat in de beugel en steek de plastic
kabelhouder in de aandrijvingsbeugel. Plaats het
kabeluiteinde op de aandrijvingsstang
en installeer de pen.
Het pistool plaatsen
ti27807a
ti27808a
ti27809a
