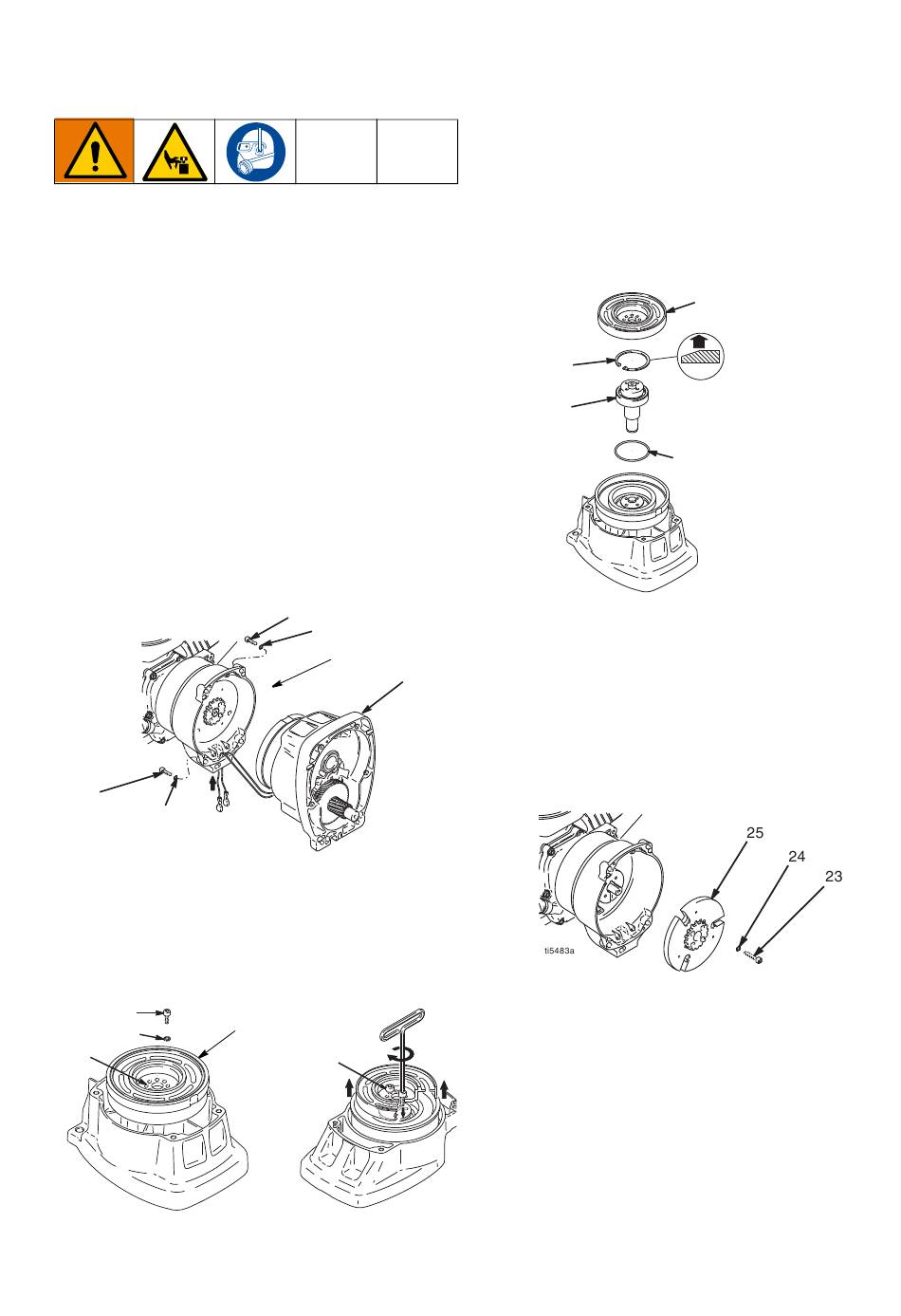

Graco Standard Series Bedieningshandleiding pagina 57
Belijningsapparaten
Rondseleenheid/koppelingsanker/klem
Rondseleenheid/koppelingsanker
verwijderen
Rondseleenheid
Voer stap 1 t/m 3 uit als de rondselassemblage (29)
niet is verwijderd van het koppelingshuis (19). In het
andere geval begint u bij stap 4.
1. Verwijder het aandrijfhuis.
2. Ontkoppel de connectors van de koppelingskabel
van binnen uit de drukregeling.
a. Verwijder de twee schroeven (71) en draai het
deksel (130a) naar beneden.
b. Ontkoppel de motordraden van de kaart naar
de motor.
c. Verwijder de trekontlastingen 130r en 123.
3. Verwijder de vier schroeven (36) en het rondsel (29).
36
37
4. Plaats het rondsel (29) op de bank met de rotor
omhoog gericht.
5. Verwijder de vier schroeven (28) en de borgringen
(24). Breng twee schroeven aan in de schroef-
draadgaten (E) in de rotor. Draai de schroeven
beurtelings aan, totdat de rotor loskomt.
28
24
E
3A3906J
36
37
19
29
ti5480a
29
E
ti5481a
6. Verwijder de borgring (29b).
7. Draai het rondsel om en tik de rondselas (29a)
eruit met een kunststof hamer.
29b
29a
Koppelingsanker
8. Houd tijdens verwijderen de motoras vast met
een moersleutel of klem een wig tussen het
koppelingsanker (25) en het koppelingshuis.
9. Verwijder de vier schroeven (23) en de
borgringen (24).
10. Verwijder het anker.
ti5987b
Rondseleenheid/koppelingsanker/klem
27
29d
ti5482a
57
