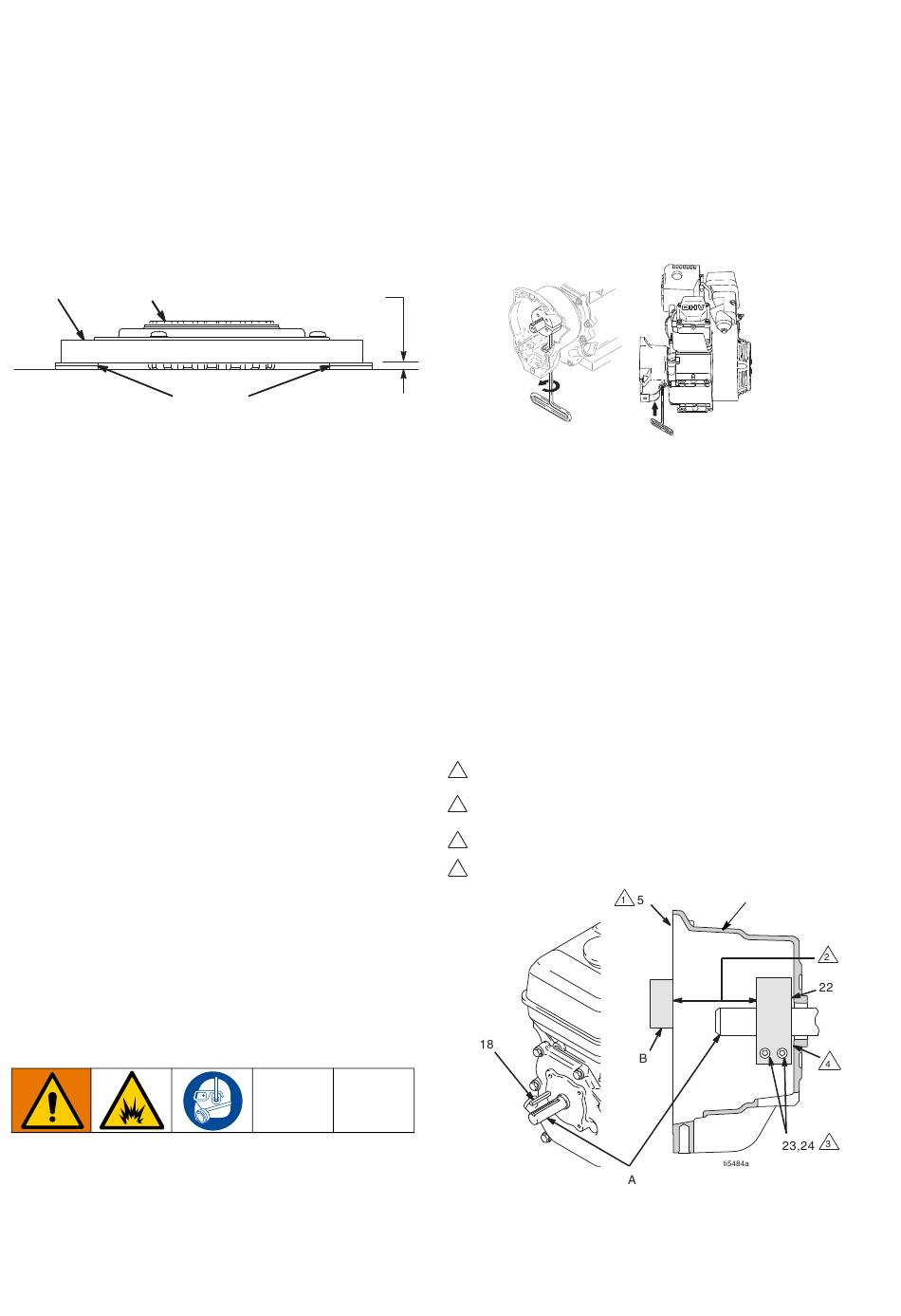

Graco Standard Series Bedieningshandleiding pagina 58
Belijningsapparaten
Rondseleenheid/koppelingsanker/klem
Installatie
Koppelingsanker
1. Leg twee stapeltjes van twee muntjes op het
vlakke oppervlak van de werkbank.
2. Leg het anker (25) op de twee stapeltjes muntjes.
3. Druk het midden van de naaf (26) omlaag tot het
oppervlak van de werkblad.
25
26
ti6321a
muntjes
4. Breng het anker (25) aan op de aandrijfas van
de motor.
5. Breng de vier schroeven (23) en borgringen (24)
aan en draai ze aan tot 125 in-lb.
Rondseleenheid
1. Controleer de O-ring (29d) en vervang hem als hij
beschadigd is of ontbreekt.
2. Tik de rondselas (29a) met een kunststof
hamer erin.
3. Breng de klemring (29b) aan met de schuine zijde
naar boven.
4. Plaats het complete rondsel op de werkbank met
de rotor omhoog gericht.
5. Breng schroefdraadborgmiddel aan op de
schroeven. Verwijder de vier schroeven (28)
en borgringen (24). Draai de schroeven om
en om aan tot 125 in-lb totdat de rotor goed
vast zit. Houd de rotor vast met de gaten met
schroefdraad.
6. Breng het rondsel (29) aan met vier schroeven
(36) en sluitringen (37).
7. Verbind de twee connectors van de
koppelingskabel aan de binnenzijde van
de drukregeling.
De klem verwijderen
1. Verwijder motor.
2. Tap de benzine af uit de tank conform de
procedure in de handleiding van Honda.
58
0,12+01 inch (3,0+0,25 mm)
3. Draai de motor zodanig dat de benzinetank
omlaag is en de luchtreiniger omhoog.
4. Draai de twee schroeven (24) op de klem (22) los.
5. Druk een schroevendraaier in de sleuf in de klem
(22) en verwijder de klem.
Klem installeren
1. Installeer de sleutel van de motoras (18).
2. Tik de klem (22) op de motoras (A). Houd de
getoonde afmetingen aan (opmerking 2).
De schuine kant moet naar de motor gericht zijn.
3. Controleer afmetingen: Plaats een stijve, rechte
stalen staaf (B) tegenover de voorkant van het
koppelingshuis (19). Gebruik een nauwkeurig
meettoestel om de afstand tussen de staaf en
de voorkant van de klem te meten. Stel de klem,
indien nodig, af. Draai twee schroeven (24)
aan tot 125 ±10 in-lb (14 ±1,1 N•m).
Voorzijde van het koppelingshuis
1
1,550 ± 0,010 in. (39,37 ± 0,25 mm) - LLV 3900
2,612 ± 0,010 in. (66,34 ± 0,25 mm) - LLV 5900
2
Aandraaien tot 125 ± 0,10 in-lb (14 ±1,1 N•m)
3
Schuine kant deze zijde
4
ti6199a
19
3A3906J
