Graco Standard Series Bedieningshandleiding pagina 19
Belijningsapparaten

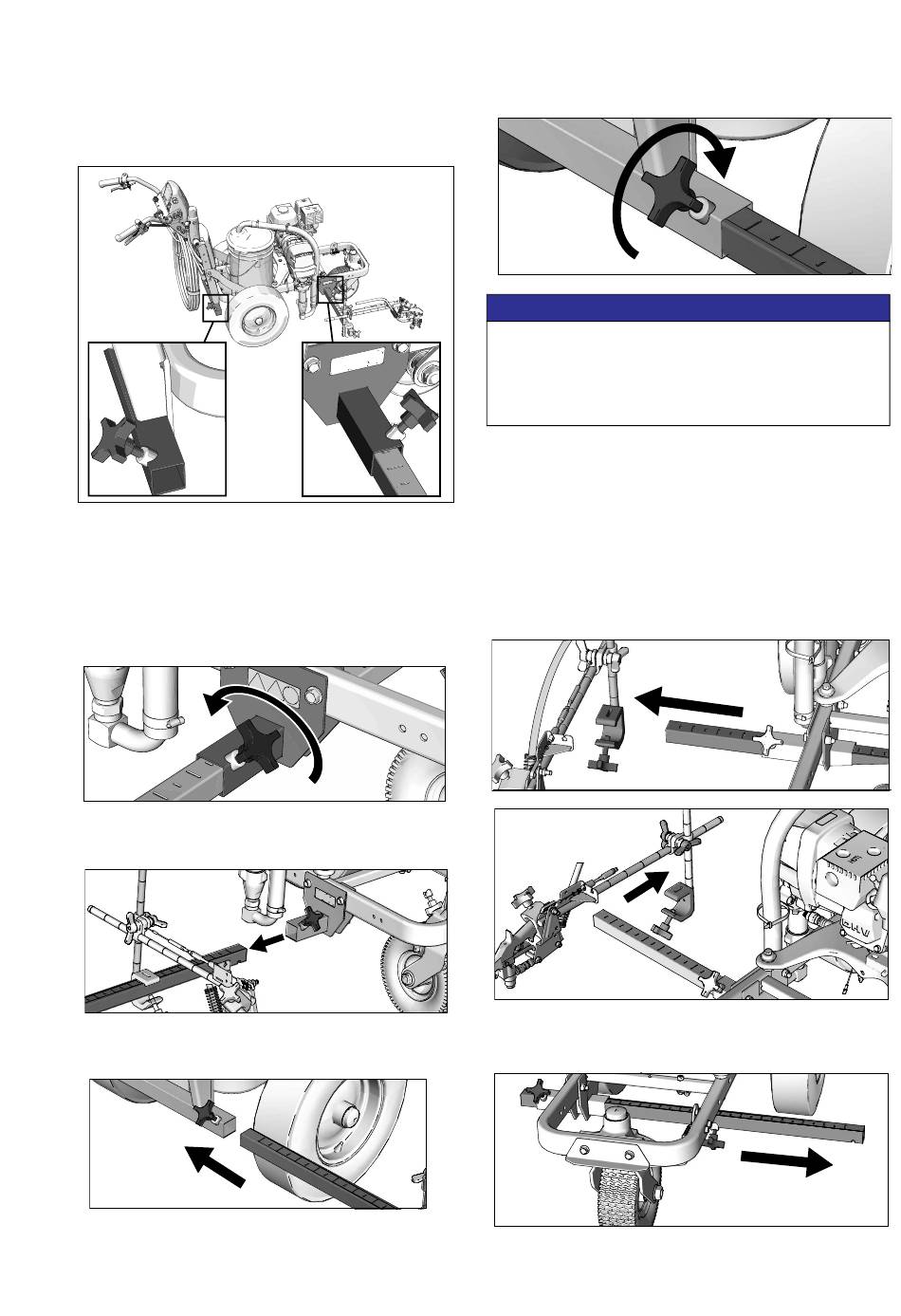

Pistoolarmsteunen
Deze eenheid is uitgerust met voorste en achterste
pistoolarmsteunen.
Pistoolpositie wijzigen
(voor en achter)
1. Draai de pistoolarmknop los en haal hem uit
de steungleuf van de pistoolarm.
ti27796a
2. Schuif het pistoolarmgedeelte (inclusief pistool
en slangen) uit de steungleuf van de pistoolarm.
3. Schuif de pistoolarm in de gewenste steungleuf
van de pistoolarm.
ti27797a
3A3906J
ti27794a
ti27795a
4. Draai de pistoolarmknop in de steungleuf van
de pistoolarm aan.
ti27798a
Zorg ervoor dat alle slangen, kabels en draden
door de haken worden geleid zoals het hoort
en NIET langs de wielbanden schuren.
Contact met de banden leidt immers tot
beschadigde slangen, kabels en draden.
Pistoolpositie wijzigen
(links en rechts)
Verwijdering
1. Draai de verticale pistoolarmknop op de
bevestigingsstang van de pistoolarm los
en verwijder deze.
2. Schuif de bevestigingsstang op de andere zijde
van de machine uit.
Het pistool plaatsen
LET OP
ti27799a
ti27919a
ti27800a
