Het pistool plaatsen

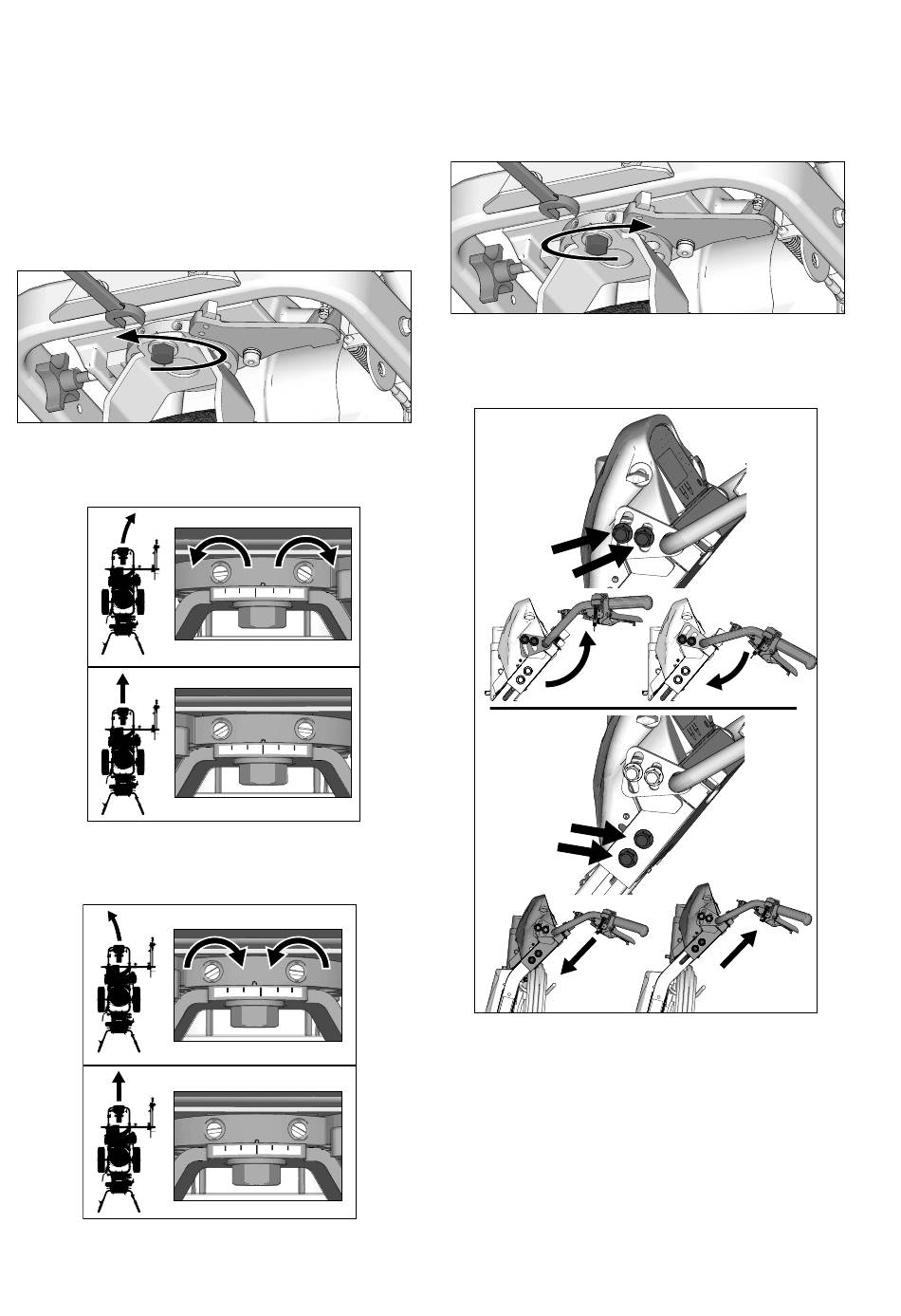

Afstelling voor rechte belijning
Het voorste wiel is zo ingesteld dat de eenheid wordt
gecentreerd en de operator rechte lijnen kan spuiten.
Na verloop van tijd kan het wiel mogelijk niet meer
goed zijn uitgelijnd en moet het opnieuw worden
afgesteld. Voer de onderstaande stappen uit om het
voorste wiel opnieuw te centreren:
1. Draai de bout op de beugel van het voorwiel los.
2. Als het belijningsapparaat naar rechts buigt,
draai de stelschroef links los en draai
de stelschroef rechts vast voor fijnafstelling.
3. Als het belijningsapparaat naar links buigt,
draai de stelschroef rechts los en draai
de stelschroef rechts vast.
22
4. Rol het belijningsapparaat. Herhaal stappen 2
en 3 totdat het belijningsapparaat recht rolt.
Draai de bout op de wielcentreerplaat aan
om de nieuwe wielinstelling te blokkeren.
