Graco Standard Series Bedieningshandleiding pagina 35
Belijningsapparaten

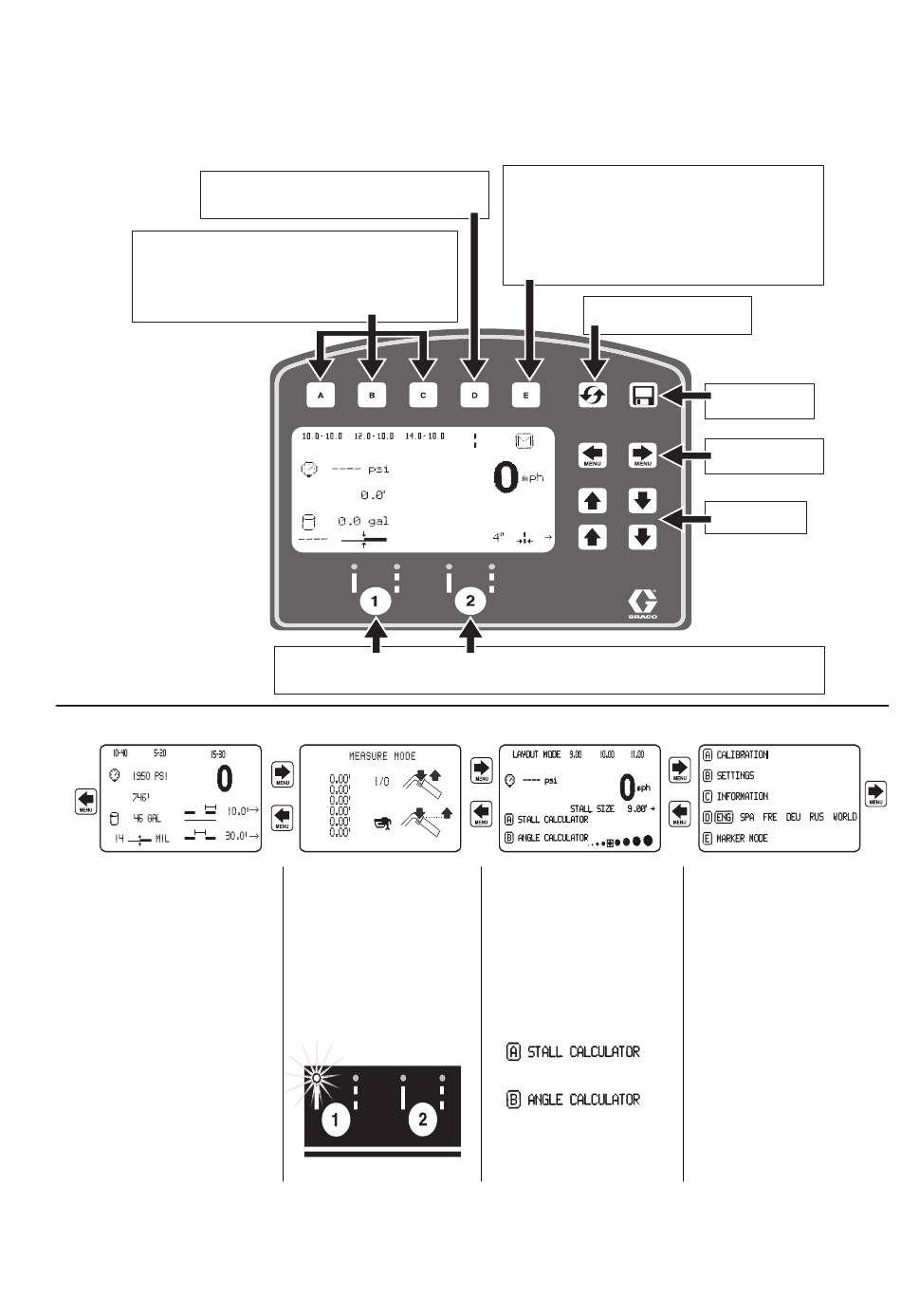

Display LineLazer V LiveLook
Serie HP Auto
WISSELEN TUSSEN WEERGAVE
VOOR CYCLUS ONDERBROKEN LIJN
EN LIJNBREEDTE OP SCHERM
KNOP VOORINSTELLINGEN LIJN OVERSLAAN EN SELECTIE
• Voer de gewenste verf en ruimtelengtes in met de stelpijlen om
favoriete instellingen op te slaan. Houd A, B of C ingedrukt om de
waarde in de favorieten op te slaan. Dit werkt net als bij favoriete
zenders op een autoradio.
ti27880a
SCHERM BELIJNING
10-40
5-20
15-30
1950 psi
746¹
46 GAL
14
MIL
• Hoofdscherm voor
belijning. Moet in deze modus staan
voor elektronische bediening van pistolen.
• Cycli voor automatisch onderbroken lijn
kunnen op dit scherm worden ingesteld.
Kies onderbroken lijn op het gewenste
pistool. Voer de gewenste Verf en
Ruimteafstand in en begin met spuiten.
• Druk op de knop E om te kiezen hoe de
rode knop de pistolen aanstuurt.
M = knop ingedrukt houden om te
spuiten, loslaten om te stoppen
S
= knop indrukken voor een keer spuiten
in de modus Onderbroken
A = indrukken voor starten, indrukken
voor stoppen
3A3906J
ti27845a
BEDIENINGSKNOPPEN AUTOMATISCH PISTOOL.
• Indrukken voor ononderbroken lijn. Indrukken voor uitschakelen. 1 seconde ingedrukt houden voor onderbroken lijn.
MODUS METEN
MEASURE MODE
0.00
/
¹
I
0
mph
0.00
¹
0.00
¹
0.00
10.0¹
¹
0.00
¹
0.00
¹
30.0¹
• Modus meten. Kan maximaal 6
metingen nemen door op knop A te drukken
om de meting te starten; druk nog een keer
op de knop om de meting te stoppen.
• Als er een automatisch pistool is
geselecteerd (zie hieronder) en de rode
knop wordt ingedrukt, dan wordt er elke
12 inch een stip gezet totdat de rode knop
wordt losgelaten.
ti27879a
KIES HOE DE RODE KNOP HET PISTOOL AANSTUURT
M
= knop ingedrukt houden om te spuiten, loslaten om te stoppen
(handmatig).
S
= knop indrukken voor een keer spuiten in de modus Onderbroken.
A
= knop indrukken om te spuiten, nog een keer indrukken om te stoppen
(Auto).
RESET - Afstand rit,
opdrachten wissen
MODUS INDELING
9.00
10.00
11.00
• Modus Indeling. Zet een stip op
een gekozen afstand om een
parkeerplaats in te delen.
• Voer de grootte van het vak in, activeer
een automatisch pistool, druk op de rode
knop en laat de machine rollen. Druk nog
een keer op de rode knop om te stoppen
met het zetten van stippen. Favorieten
kunnen op dezelfde manier opgeslagen
worden als in het hoofdscherm.
41
zie pagina
42
zie pagina
Display LineLazer V LiveLook
OPDRACHT
OPSLAAN
DOOR DE MENU-
SCHERMEN BLADEREN
STELPIJLEN
INSTELLINGEN/INFO
• Instellingen en informatie staan op dit
scherm.
• Voor het meten van nauwkeurige
afstanden moet de machine zijn
gekalibreerd. Druk op A om de machine te
kalibreren. Gebruik een afstand van
minimaal 25 ft.
