Graco Standard Series Bedieningshandleiding pagina 42
Belijningsapparaten
Display LineLazer V LiveLook

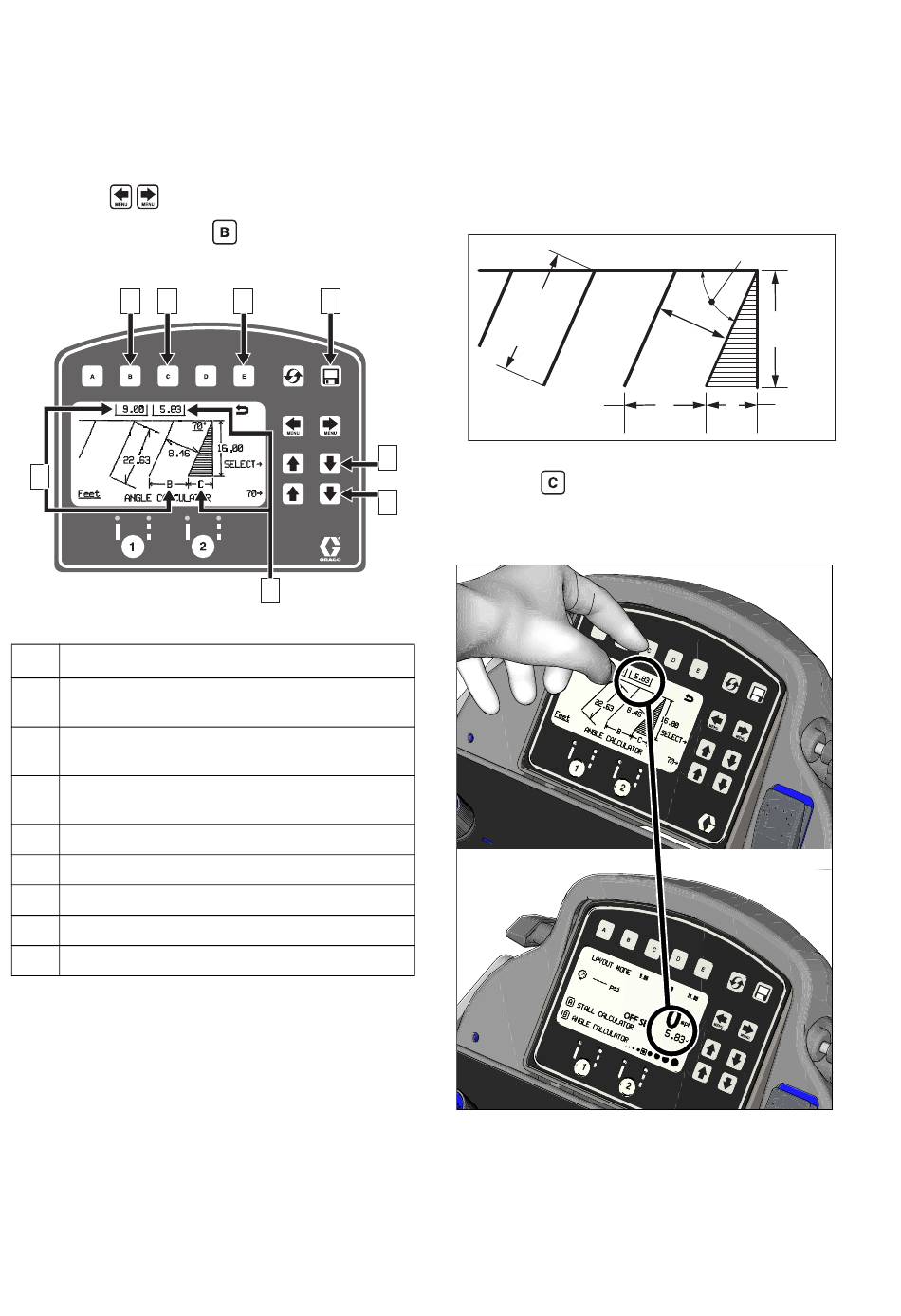

Hoekberekening
De functie Hoekberekening wordt gebruikt
om de offsetwaarde en de waarde voor de afstand
tussen de stippen te berekenen voor een indeling.
1. Gebruik
om de modus Indeling
te selecteren. Druk op
Hoekberekening te openen.
1
2
7
Ref. Omschrijving
1
Berekende afstand tussen stippen (B)
overbrengen naar de modus Indeling.
2
Berekende offset (C) overbrengen naar
de modus Indeling.
3
Afsluiten en terug naar de modus Indeling
zonder waarden over te brengen.
4
Gegevens opslaan.
5
Ingevoerde variabele waarden selecteren.
6
De geselecteerde variabele aanpassen.
7
Berekende afstand tussen stippen (B).
8
Berekende offset (C).
42
om het menu
3
4
5
6
8
ti27850a
2. De afstand tussen de stippen (B) en de offset (C)
worden berekend op basis van de ingevoerde
parameters:
Hoek vakken
Diepte vakken
Afmetingen vakken (breedte)
Lengte van de lijnen
LENGTE
VAN DE
LIJNEN
AFSTAND TUSSEN
STIPPEN
ti27857a
3. Druk op
om de berekende offset over
te brengen naar de modus Indeling. Sla deze
waarde waar gewenst op bij de favorieten.
ti28024a
HOEK
DIEPTE
VAKKEN
GROOTTE
VAK
B
C
OFFSET
3A3906J
