Met een 62 of 72 maaidek met achteruitworp
Inhoudsopgave
tot stilstand zijn gekomen alvorens de
bestuurderspositie te verlaten.
3. Nadat u de maaihoogte hebt ingesteld, moet u
de flensmoer, de lagerbus, het afstandsstuk en
de bout verwijderen om de rollen in te stellen
(Figuur 19, Figuur 20 en Figuur 21).
Opmerking: De twee middelste rollen
hebben geen afstandsstuk (Figuur 20).
4. Kies een opening en let er hierbij op
dat de antiscalpeerrol is geplaatst bij
de dichtstbijzijnde, door u gewenste
corresponderende maaihoogte.
5. Monteer de flensmoer, de lagerbus, het
afstandsstuk en de bout. Vastdraaien met een
torsie van 54-61 Nm (Figuur 19, Figuur 20 en
Figuur 21).
6. Stel vervolgens ook de andere
antiscalpeerrollen in.

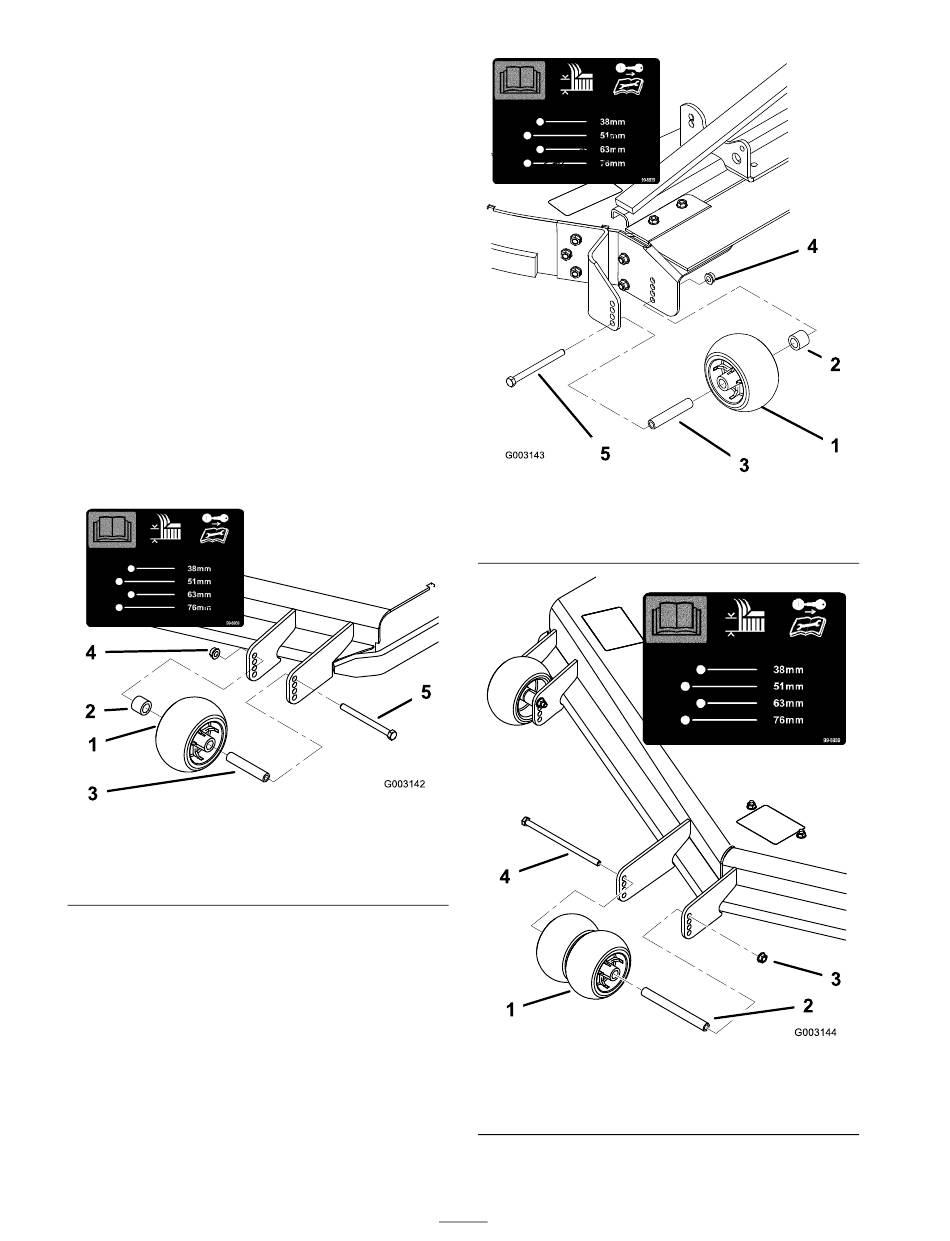

Figuur 19
1. Antiscalpeerrol
2. Afstandsstuk
3. Lagerbus
4. Flensmoer
5. Bout
Figuur 20
1. Antiscalpeerrol
2. Lagerbus
Figuur 21
1. Antiscalpeerrol
2. Afstandsstuk
3. Lagerbus
28
3. Flensmoer
4. Bout
4. Flensmoer
5. Bout
