2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen alvorens de
bestuurderspositie te verlaten.
Opmerking: Meet alleen de spiraalveren.
3. Meet de lengte van de veer. Controleer of de
veerwindingen op de veerbelaste spanpoelie
onderstaande lengte hebben (Figuur 58 en
Figuur 59).
• Lengte van linkerveer: 14,6 ± 0,3 cm
(Figuur 58).
• Lengte van rechterveer: 14,0 ± 0,3 cm
(Figuur 58).
4. Als de veer niet de correcte lengte heeft, moet
u de moer waarmee de afstelbare poelie is
vastzit, losdraaien zodat deze omhoog en
omlaag kan bewegen in de gleuf (Figuur 59).
5. Haal de druk van de veerbelaste spanpoelie
(Figuur 59).
6. Plaats de afstelbare poelie lager in de gleuf en
draai de moer vast (Figuur 59).
7. Controleer of de veerwindingen op de
veerbelaste spanpoelie de correcte lengte
hebben (Figuur 58).
8. Herhaal indien nodig deze procedure aan de
andere kant van de machine.

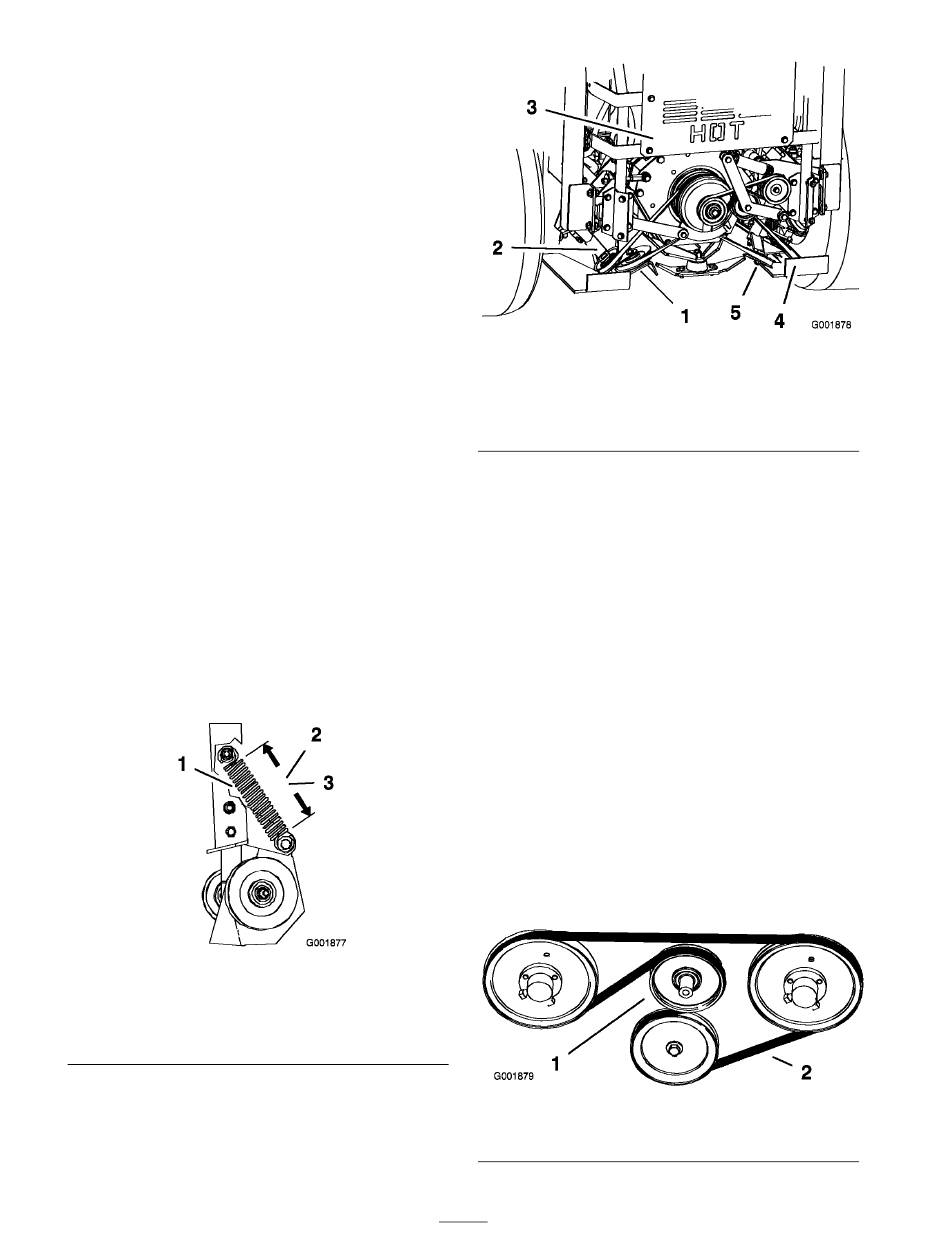

Figuur 58
1. Veer/Veerwindingen
2. Lengte van linkerveer –
14,6± 0,3 cm
3. Lengte van rechterveer –
14,0± 0,3 cm
Figuur 59
1. Afstelbare poelie, links
2. Veerbelaste spanpoelie van
linkerveer
3. Achterkant van machine
Aandrijfriem van pomp
vervangen
Controleer de aandrijfriem van de pomp om de
50 bedrijfsuren op slijtage.
1. Kantel de stoel naar voren en verwijder het
frontpaneel van de motor.
2. Trek de veerbelaste spanpoelie naar beneden
en verwijder de tractieriem van de motorpoelie
en de poelie van de pomp van het hydraulische
systeem (Figuur 60). Haal de riem tussen de
poelies weg.
3. Plaats een nieuwe riem rond de motorpoelie
en de poelie van de pomp van het hydraulische
systeem (Figuur 60).
4. Trek de veerbelaste spanpoelie naar beneden
en lijn deze uit onder de tractieriem. Haal de
druk van de veerbelaste spanpoelie (Figuur 60).
Figuur 60
1. Veerbelaste spanpoelie
52
4. Afstelbare poelie, rechts
5. Veerbelaste spanpoelie van
rechterveer
2. Aandrijfriem van pomp
