Met een 62 of 72 maaidek met achteruitworp
Inhoudsopgave
4. Zet het linker maaimes in de schuinstand
(Figuur 71).
5. Meet het linkermes bij punt C (Figuur 71).
Meet de afstand tussen een horizontaal
oppervlak en de snijrand van het maaimes.
6. Noteer deze afstand. Deze afstand moet
ongeveer 79 tot 82 mm bedragen.

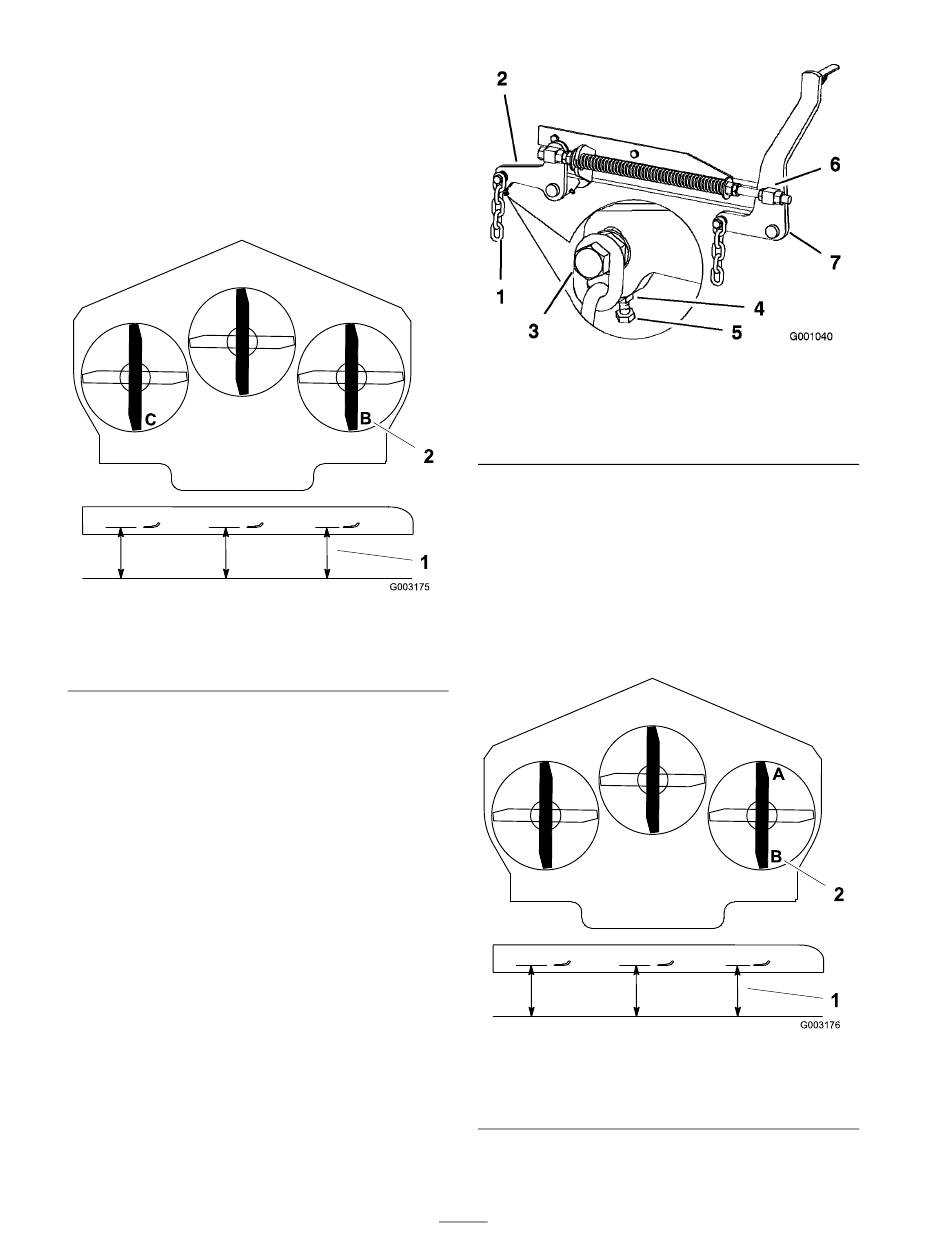

Figuur 71
1. Meet hier de afstand van
het mes tot het harde
oppervlak
7. Als de afstanden bij punten B of C niet correct
zijn, maakt u de bout los waarmee de achterste
ketting is bevestigd aan de achterste steunarm
(Figuur 72).
8. Maak de contramoer onder de achterste
steunarm los en draai aan de stelbout totdat de
afstand 79-82 mm bedraagt (Figuur 72).
Opmerking: Het verdient aanbeveling dat
de afstand aan beide kanten van het maaidek
hetzelfde is.
9. Draai de contramoer onder de achterste
steunarm vast alsmede de bout waarmee de
ketting is bevestigd aan de achterste steunarm.
10. Stel de andere kant af indien dit nodig is.
2. Meten bij B en C
Figuur 72
1. Achterste ketting
2. Achterste steunarm
3. Bout
4. Contramoer
Schuinstand van het maaidek
instellen
1. Zet het rechter maaimes in de schuinstand
(Figuur 73).
2. Meet het rechtermes bij punt A. Meet de
afstand tussen een horizontaal oppervlak en de
snijrand van het maaimes (Figuur 73).
Figuur 73
1. Meet hier de afstand van
het mes tot het harde
oppervlak
3. Noteer deze afstand.
60
5. Stelbout
6. Voorste wartel
7. Voorste steunarm
2. Meten bij A en B
