Met een 62 of 72 maaidek met achteruitworp
Inhoudsopgave

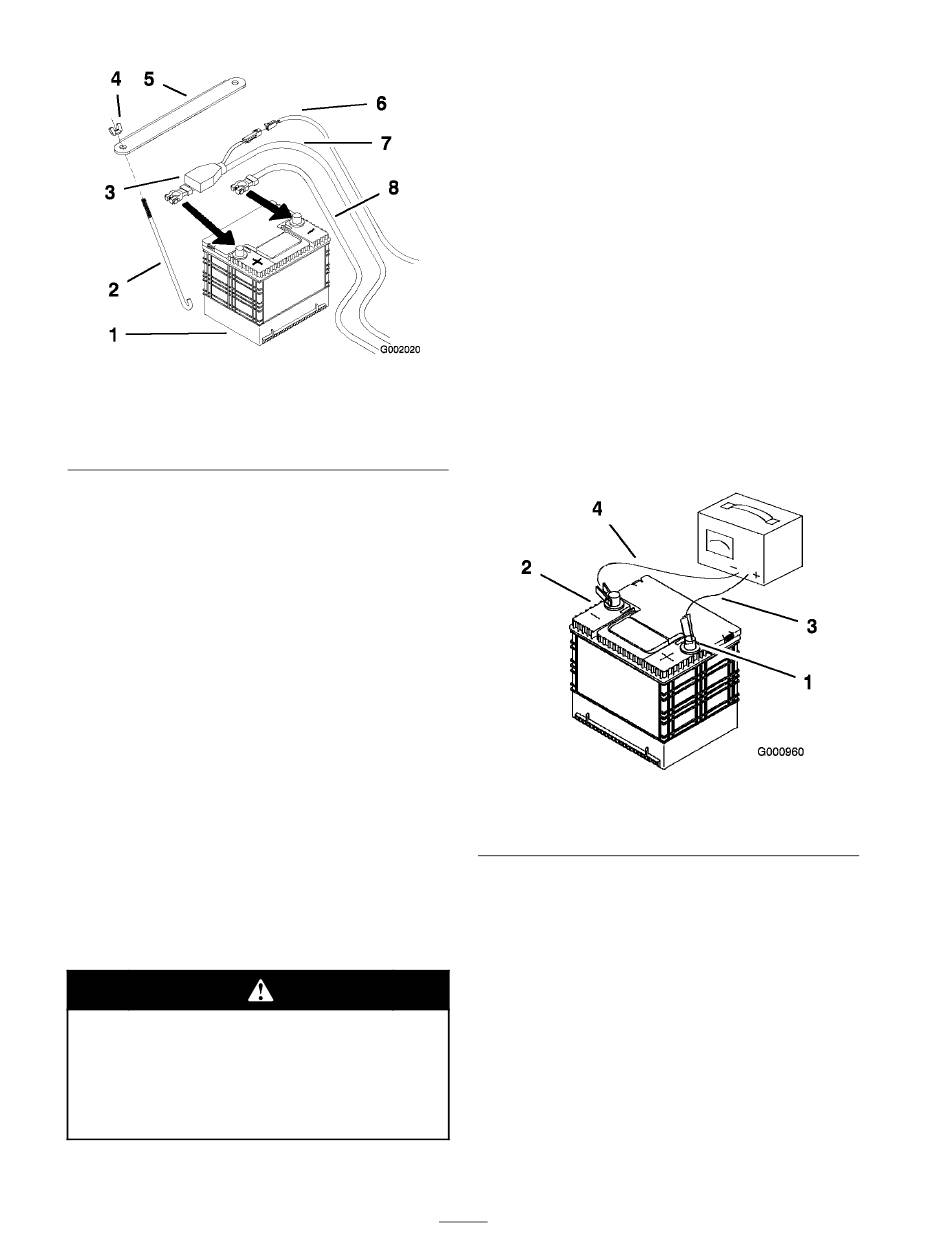

Figuur 45
1. Accu
2. J-bouten
3. Stofkapje van accupool
4. Vleugelmoer (1/4 inch)
6. Verwijder de accu.
Accu monteren
1. Plaats de accu in een bak met de accupolen van
de hydraulische tank af (Figuur 45).
2. Bevestig de pluskabel (rood) aan de pluspool
(+) van de accu.
3. Bevestig vervolgens de minkabel en de
aardingskabel aan de minpool (-) van de accu.
4. Bevestig de kabels met 2 bouten (1/4 x
3/4 inch), 2 ringen (1/4 inch) en 2 borgmoeren
(1/4 inch) (Figuur 45).
5. Schuif het rode stofkapje voor de accupool op
de pluspool (rood) van de accu.
6. Zet de accu vast met J-bouten, een
bevestigingsband, 2 ringen (1/4 inch) en 2
vleugelmoeren (1/4 inch) (Figuur 45).
Accu opladen
Bij het opladen produceert de accu gassen
die tot ontploffing kunnen komen.
Rook nooit in de buurt van de accu en
zorg ervoor dat er geen vonken of vlammen
vlakbij de accu komen.
5. Accuklem
6. Aardingskabel
7. Pluskabel (rood)
8. Minkabel (zwart)
Belangrijk: Zorg ervoor dat de accu altijd
volledig geladen is (soortelijk gewicht 1,265).
Dit is vooral belangrijk om beschadiging
van de accu te voorkomen bij temperaturen
beneden 0°C.
1. Zorg ervoor dat de vuldoppen op de accu zijn
geplaatst. Laad de accu 10 tot 15 minuten op
bij 25 tot 30 A of 30 minuten bij 10-6 A.
2. Zodra de accu volledig is opgeladen, haalt
u de acculader uit het stopcontact en maakt
u vervolgens de oplaadkabels los van de
accuklemmen (Figuur 46).
3. Monteer de accu in de machine en sluit de
accukabels aan; zie Accu monteren.
Opmerking: Gebruik de machine nooit
wanneer de accu is losgekoppeld; dit kan
beschadigingen aan het elektrische systeem tot
gevolg hebben.
Figuur 46
1. Pluspool van de accu
2. Minpool van de accu
Onderhoud van de
zekeringen
Het elektrische systeem wordt beveiligd door
middel van zekeringen. Deze behoeven geen
onderhoud. Als er een zekering is doorgebrand,
moet u echter het onderdeel of circuit controleren
op defecten of kortsluiting.
Zekering Hoofdleiding/Ontsteking – 20 A,
steekzekering
Gloeibougie/Wisselstroomdynamo – 40 A,
steekzekering
44
3. Rode (+) oplaadkabel
4. Zwarte (-) oplaadkabel
