1. Schakel de aftakas uit, zet de schakelhendels
in de vergrendelde neutraalstand en stel de
parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen alvorens de
bestuurderspositie te verlaten.
3. Ontgrendel de stoel en kantel deze naar voren.
4. Begin met de linker of de rechter schakelhendel.
5. Zet de hendel in de neutraalstand maar zonder
deze te vergrendelen (Figuur 63).
6. Trek de hendel naar achteren totdat de
gaffelpen (op de arm onder de taatsas) contact
maakt met het uiteinde van de gleuf (en
net druk op de veer begint uit te oefenen)
(Figuur 63).
7. Controleer of de hendel de juiste positie
heeft ten opzichte van de inkeping in het
bedieningspaneel (Figuur 63). De hendel moet
in het midden staan zodat deze naar buiten
kan draaien en worden vergrendeld in de
neutraalstand.

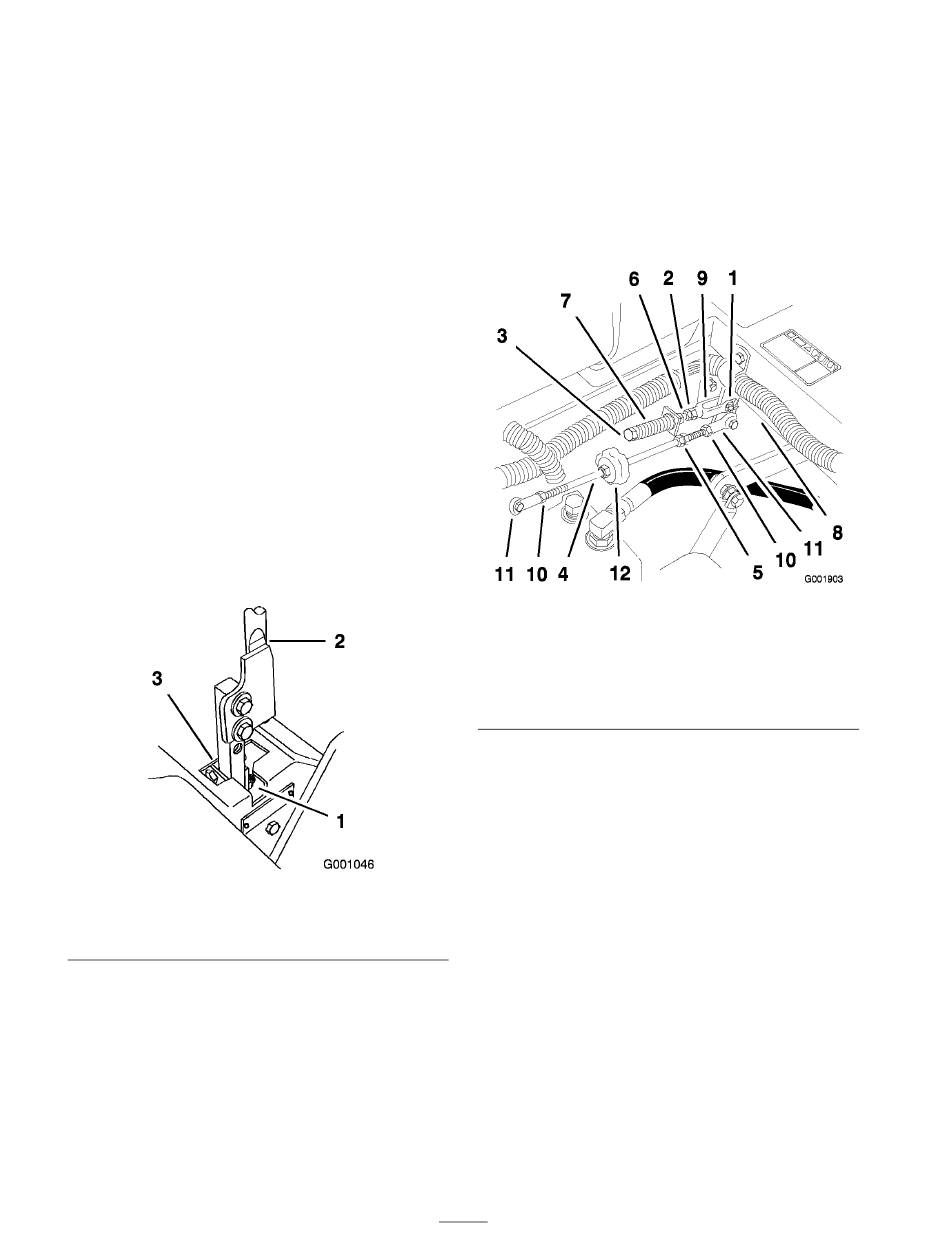

Figuur 63
1. Neutraalstand, vergrendeld 3. Neutraalstand
2. Schakelhendel
8. Als de schakelhendel moet worden afgesteld,
draait u de moer en de contramoer tegen de
gaffel (Figuur 64).
9. Oefen een lichte achterwaartse druk uit op de
schakelhendel, draai de kop van de stelbout
in de juiste richting totdat de hendel in de
vergrendelde neutraalstand is gecentreerd
(Figuur 64).
Opmerking: Als u achterwaartse druk blijft
uitoefenen op de hendel, zal de pen op het
einde van de gleuf blijven en zal de stelbout de
hendel in de juiste positie kunnen brengen.
10. Draai de moer en de contramoer vast
(Figuur 64).
11. Herhaal deze procedure aan de andere kant
van de machine.
Figuur 64
1. Gaffelpen in gleuf
2. Moer tegen gaffel
3. Stelbout
4. Pompstang
5. Dubbele moeren
6. Contramoer
Onderhoud hydraulisch
systeem
Onderhoud van het
hydraulische systeem
Hydraulische vloeistof controleren
Type vloeistof: Mobil 1 15W-50 synthetische
motorolie of gelijkwaardige synthetische olie.
Belangrijk: Gebruik de voorgeschreven
vloeistof of een gelijkwaardig product. Andere
vloeistoffen kunnen schade aan het systeem
veroorzaken.
Inhoud van het hydraulische systeem: 3,9 l
54
7. Veer
8. Taatsas
9. Gaffel
10. Borgmoer
11. Kogelverbinding
12. Sporingsknop
