Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
154
All manuals and user guides at all-guides.com
21

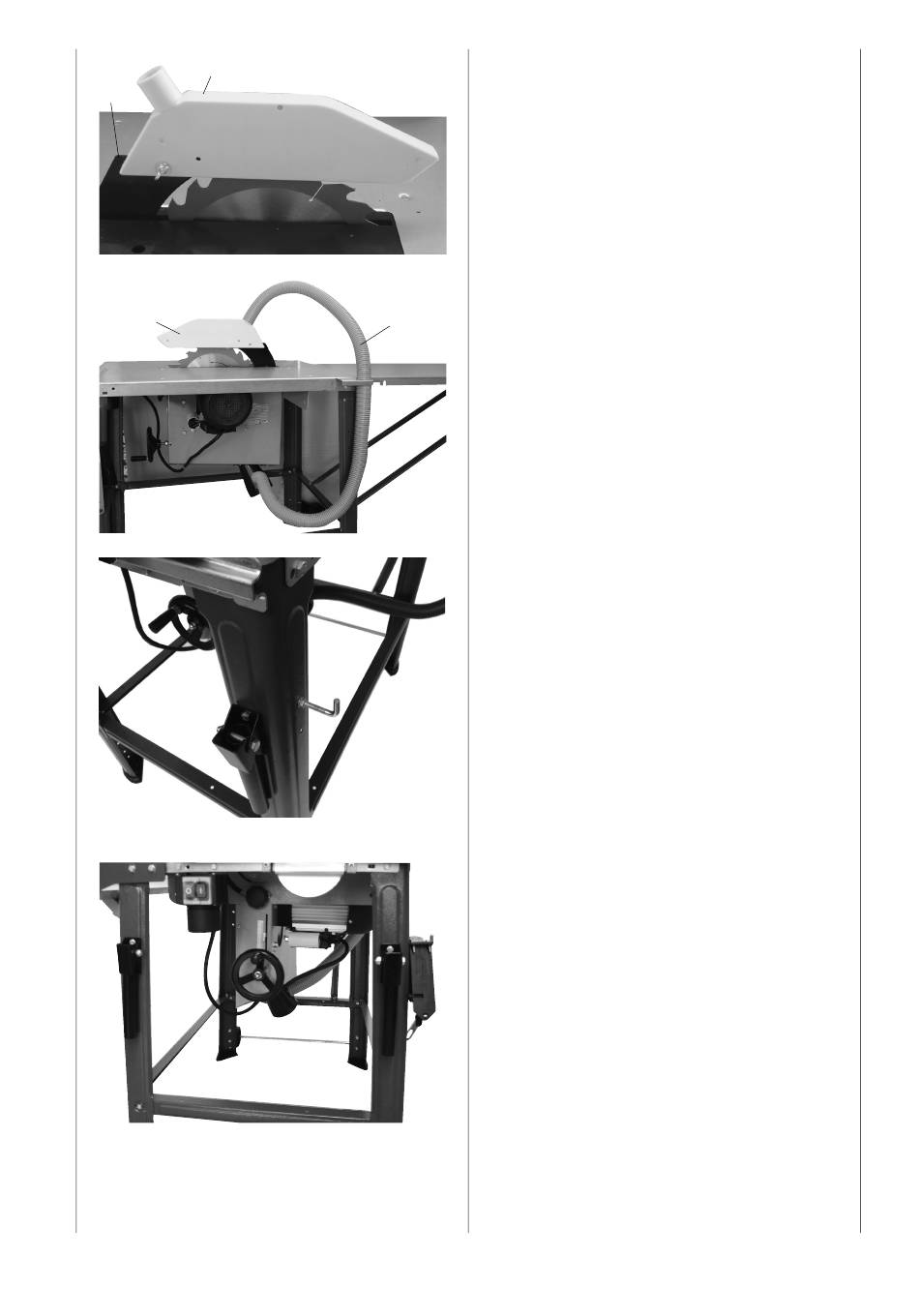

Sl. 14
Pokrov 20 montirajte z vijakom z okroglo glavo M6 x 25,
podložko 6 in varnostno matico na cepilnik 18.
Sl. 15
Držalo gibljive cevi 21 montirajte na mizno ploščo z 2 še-
strobnima vijakoma M6 x 16, 2 podložkama 6, 2 šestrob-
nima maticama M6 in sesalno gibljivo cev 21 povežite s
sesalnikom in sesalnim nastavkom.
Sl. 16/16.1
Pritrdilne vijake z 2 podložkama 6, 2 maticama M6 pri-
trdite na desno stran noge. Na njej sta obešena ključ
žaginega lista in primež.
Dva transportna ročaja se montirajo na sprednji strani
žage, na nogah levo in desno s 4 šestrobnimi vijaki M6 x
16, 4 podložkami 6, 4 maticami M6.
