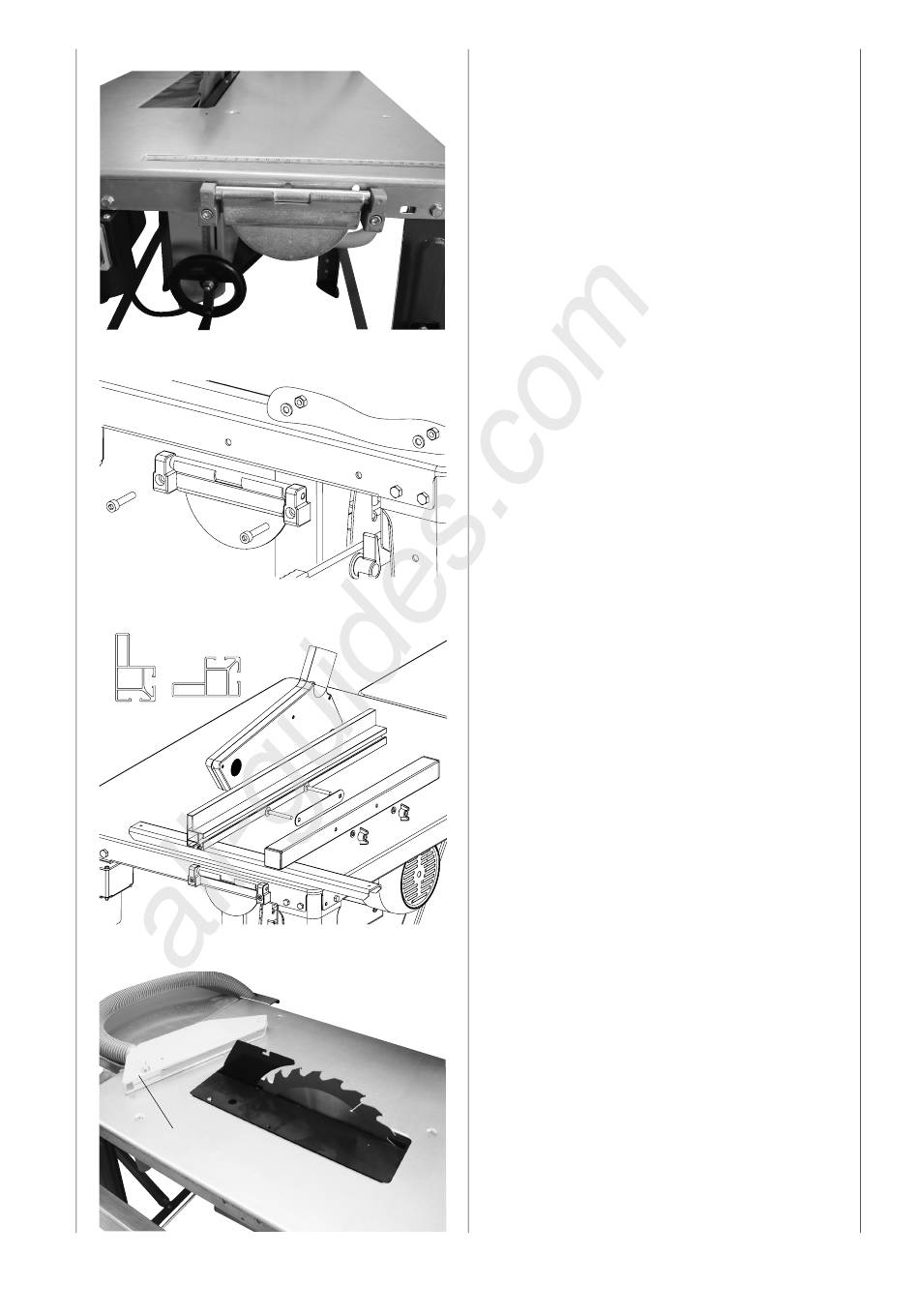

Fig. 17/17.1, Montage van de lengteaanslag
1. Zet de lagerstukken op het klemdeksel.
2. Monteer het klemdeksel met 2 cylinderschroeven M6
x 30, 2 waaierringen A 6,4 en 2 zeskantmoeren aan
de tafelplaat.
Fig. 18, Montage van de aanlegstaaf
• Monteer de tussenplaat met 2 schroeven M6 x 50 met
platte ronde kop, 2 sluitringen A 6 en 2 vleugelmoeren
aan de lengteaanslag.
• Schuif de aanlegstaaf op de tussenplaat en klem het
met de vleugelmoeren.
Legende Fig. 9
1 = hoog aanlegvlak
2 = laag aanlegvlak
Om vast te klemmen trekt u de klep van de klem omhoog
Om los te maken drukt u deze naar beneden.
Fig. 19. Verwisselen van zaagblad
Let op! Haal de netstekker uit de contactdoos.
Draag veiligheidshandschoenen bij het verwisselen
van het zaagblad! Gevaar voor letsel!
Draai de vleugelschroef van de afzuigkap 20 los en ver-
wijder deze.
