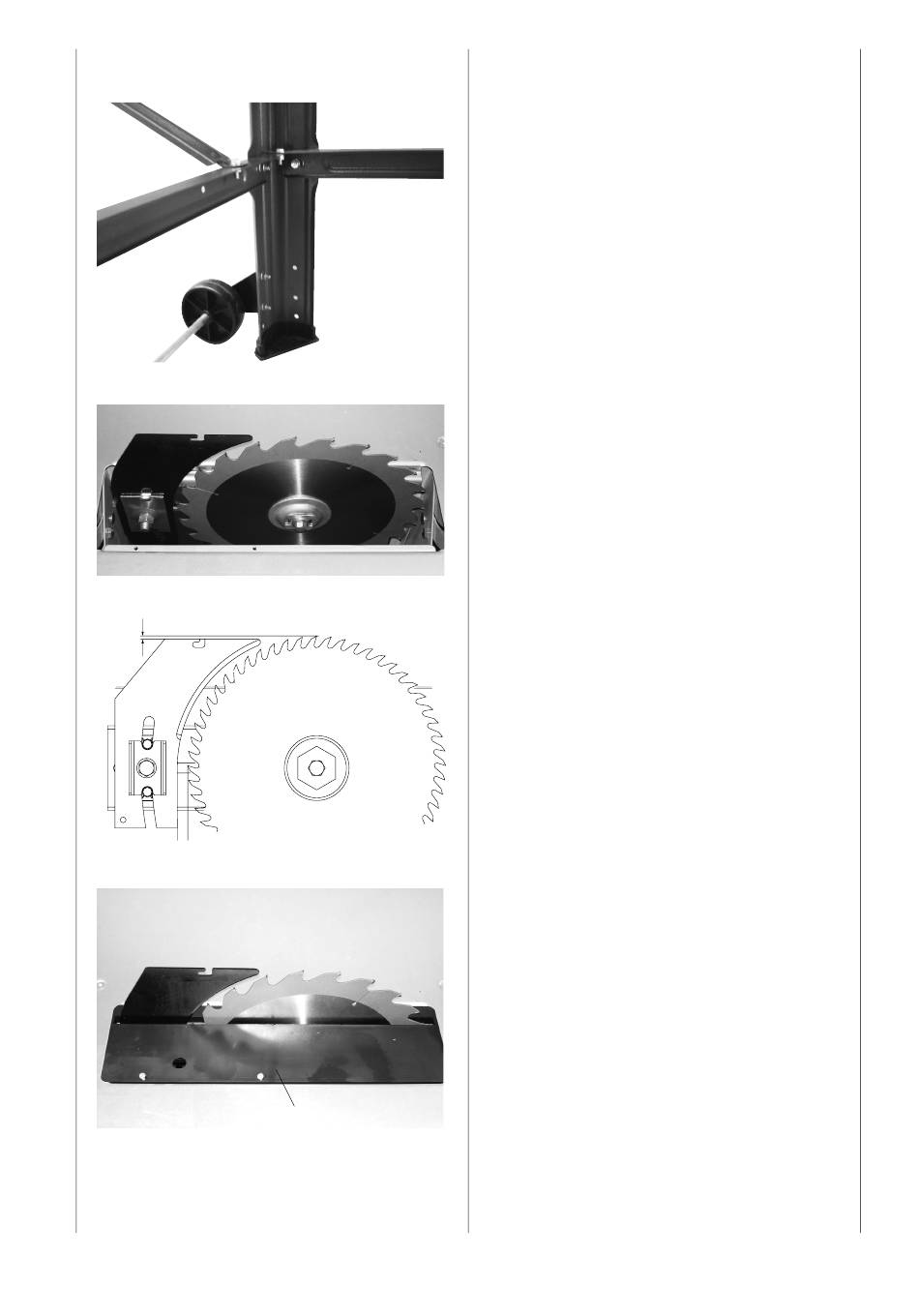

19
Fig. 11
Stringere l'asta con le rotelle nella posizione in cui le ro-
telle toccano leggermente il pavimento.
Fig. 12 /12.1
Montare il cuneo alla stessa distanza dalla lama come
illustrato nella figura. Allentare leggermente la vite (senza
svitarla completamente) e stringerla dopo aver eseguito la
regolazione necessaria. Per regolare il cuneo è necessario
rimuovere l'alloggiamento della lama (19), Fig. 15.
Fig. 13
Dopo aver regolato il cuneo, rimontare l'alloggiamento
della lama (19) fissandolo con 4 viti a testa piatta M 6
x 16.
