• Pri zamenjavi dodatne opreme kot tudi vseh obrablje-
nih delov je potrebno uporabiti samo originalne dele.
Nadomestni deli so dobavljivi pri vašem prodajalcu
Scheppach.
• Pri naročilu dodatnih delov je potrebno navesti našo
številko izdelka kot tudi tip in leto izdelave izdelka.

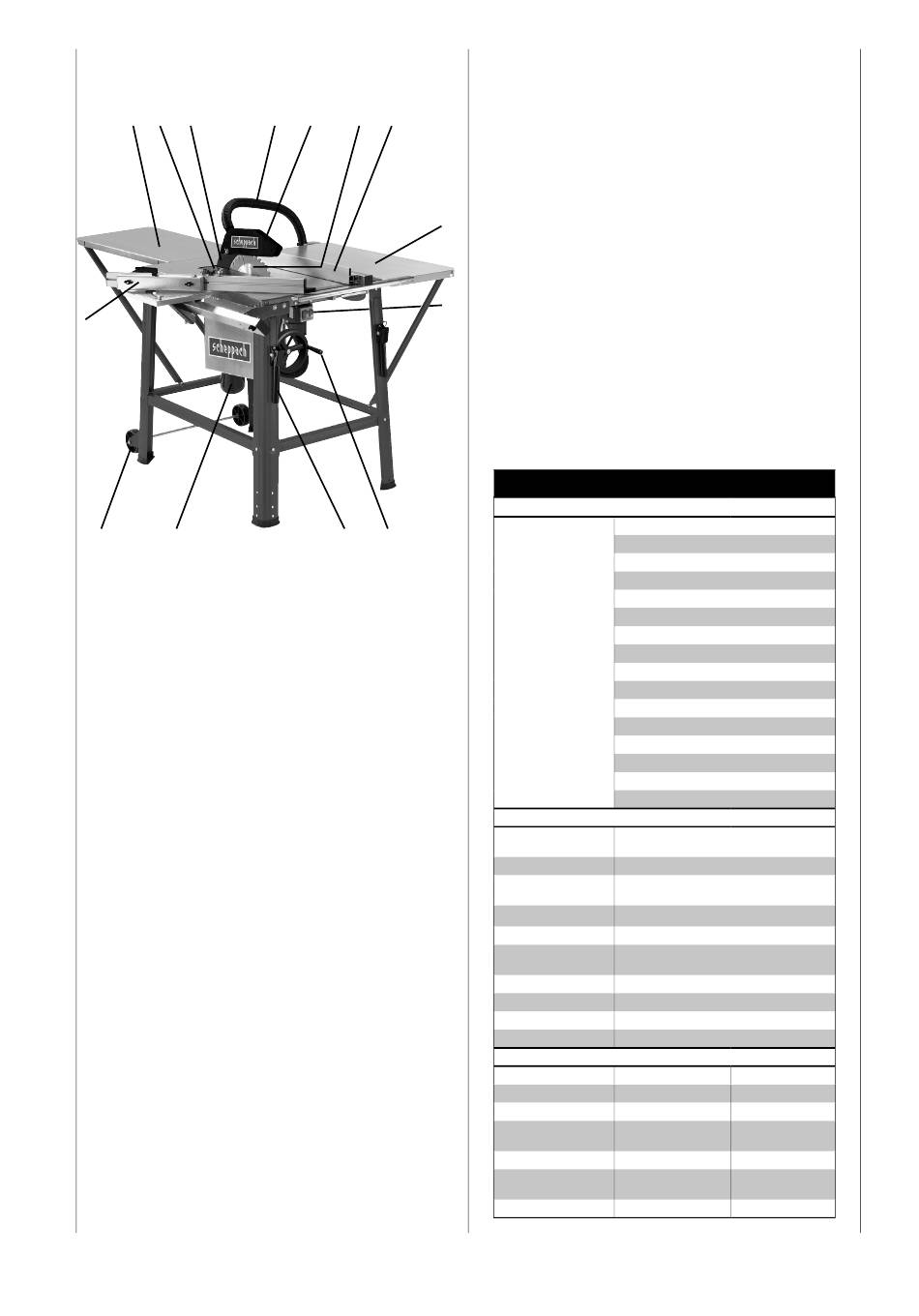

1.
Stikalo za vklop/izklop
2.
Vzdolžni omejevalnik
3.
Žagin list
4.
Zaščitni pokrov
5.
Cev za odsesavanje
6.
Zagozda za režo
7.
Mizni vstavek
8.
Razširitev mize
9.
Potisna tračnica
10. Vozna priprava
11. Nastavek za odsesavanje
12. Transportni ročaj
13. Mehanizem za nastavljanje višine
TS310
Obseg dobave
Namizna krožna žaga TS310
Vzdolžni prislon s kotnim vodilom
Zaščita žaginega lista z vijakom in matico
Razcepni klin in laserska enota
2 podstavka za podaljšanje mize
2 podstavka za razširitev mize
Žagin list ø 315 x 30 x 3,0/2 24 Z
Odsesovalna cev in pritrdilna sponka
Tehnični podatki
Gradbene mere
D x Š x V
Velikost mize
Velikost mize z
razširitvijo
Višina mize
ø žaginega lista
Višinska nastavitev
90°/45°
Nagibno območje
Hitrost reza m/s
Vzdolžni prislon
Teža
Pogon
Motor V/Hz
230 V/50 Hz
Sprejemna moč P1
2200 W
Način obratovanja
S 6/40 %
Število vrtljajev
2800 1/min
motorja
Zaščita motorja
Sprožitev pri
da
podnapetosti
Vtič
Schuko
Pridržujemo si pravico do tehničnih sprememb!
Pomični drsnik
Pomična klada
Podaljšek mize
2 kolesni in spojni enoti
Ključ žaginega lista
Potisni ročaj
Vrečka z dodatki
Navodila za uporabo
1110 x 600 x 1050 mm
800 x 550 mm
950 x 800 mm
800 mm
315 x 30 x 3,0/2 24 Z
0–83/0–49 mm
90°–45°
46
580 mm
54 kg
400 V/50 Hz
2800 W
S 6/40 %
2800 1/min
da
da
da
CEE 16 A
