Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
Fig. 14
20
18
Fig. 15
20
194
All manuals and user guides at all-guides.com
19
21

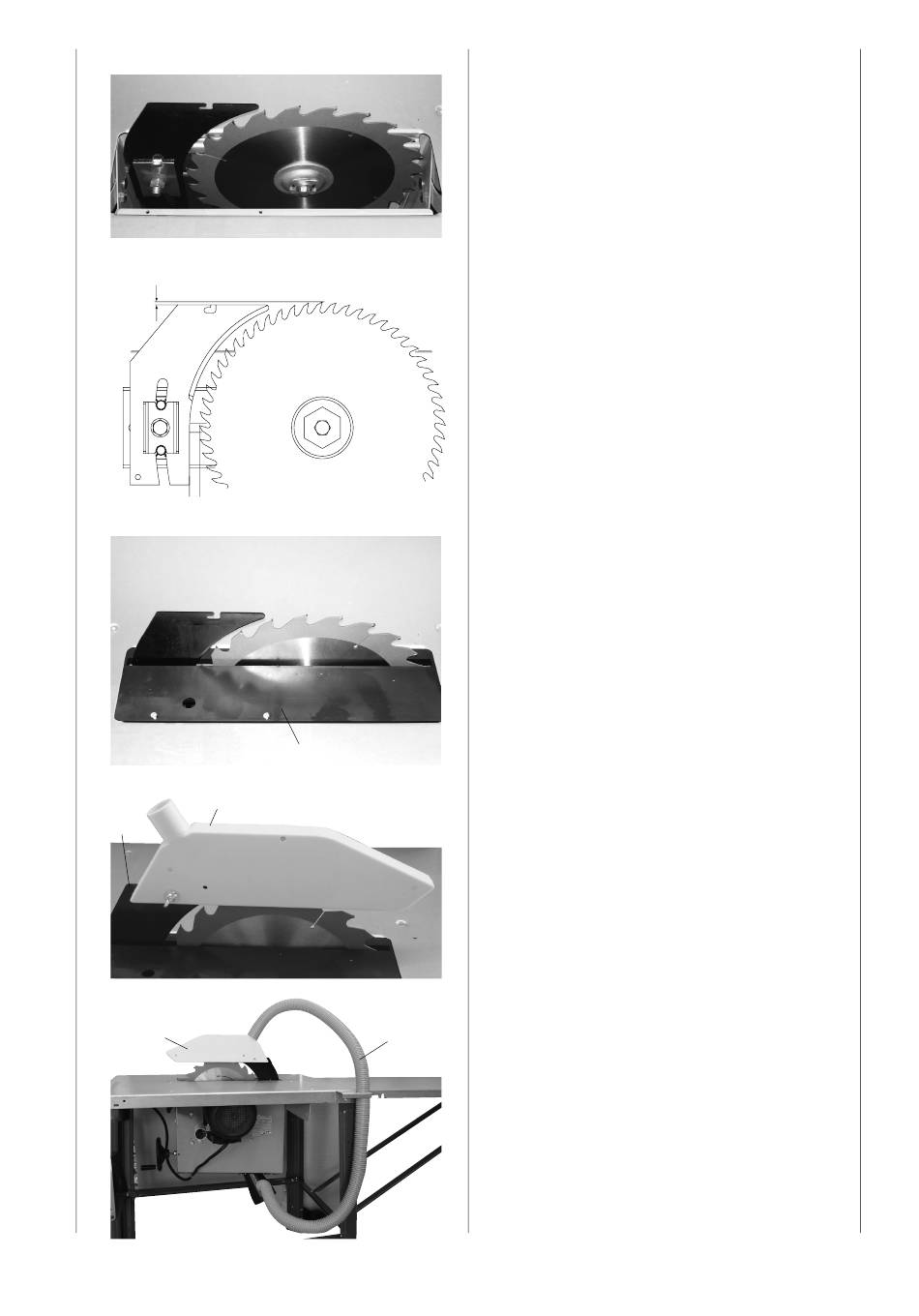

Obr. 12 / 12. 1.
Štípací nůž nastavte do rovnoběžné polohy s pilovým
kotoučem, jak je zobrazeno na obrázku. Povolte šroub,
aby jste mohli provést nastavení, a poté jej pevně přitáh-
něte. Pro tento krok je potřeba, aby kovová výztuž (19,
obr. 13) okolí kotouče byla odmontována.
Obr. 13.
Součástku (19) namontujte nazpět zápustnými šrouby
M6x16.
Obr. 14.
Namontujte kryt (20) na nůž (18) šrouby M6x25 s okrouh-
lou hlavičkou a křídlatou maticí M6.
Obr. 15.
Sací hadici (21) napojte na příklop (20) a na sací otvor.
