Tilslutningsdiagrammer
A6
Rumapparat
B1
Fremløbsføler
B5
Rumføler
B7
Returføler
B9
Udeføler
LPB Databus
M1
Cirkulationspumpe
N1
Regulator RVL479
S1
Fjernbetjening driftsart
S2
Fjernbetjening setpunkt for fremløbstemperatur
Y1
Ventilmotor for varmekreds

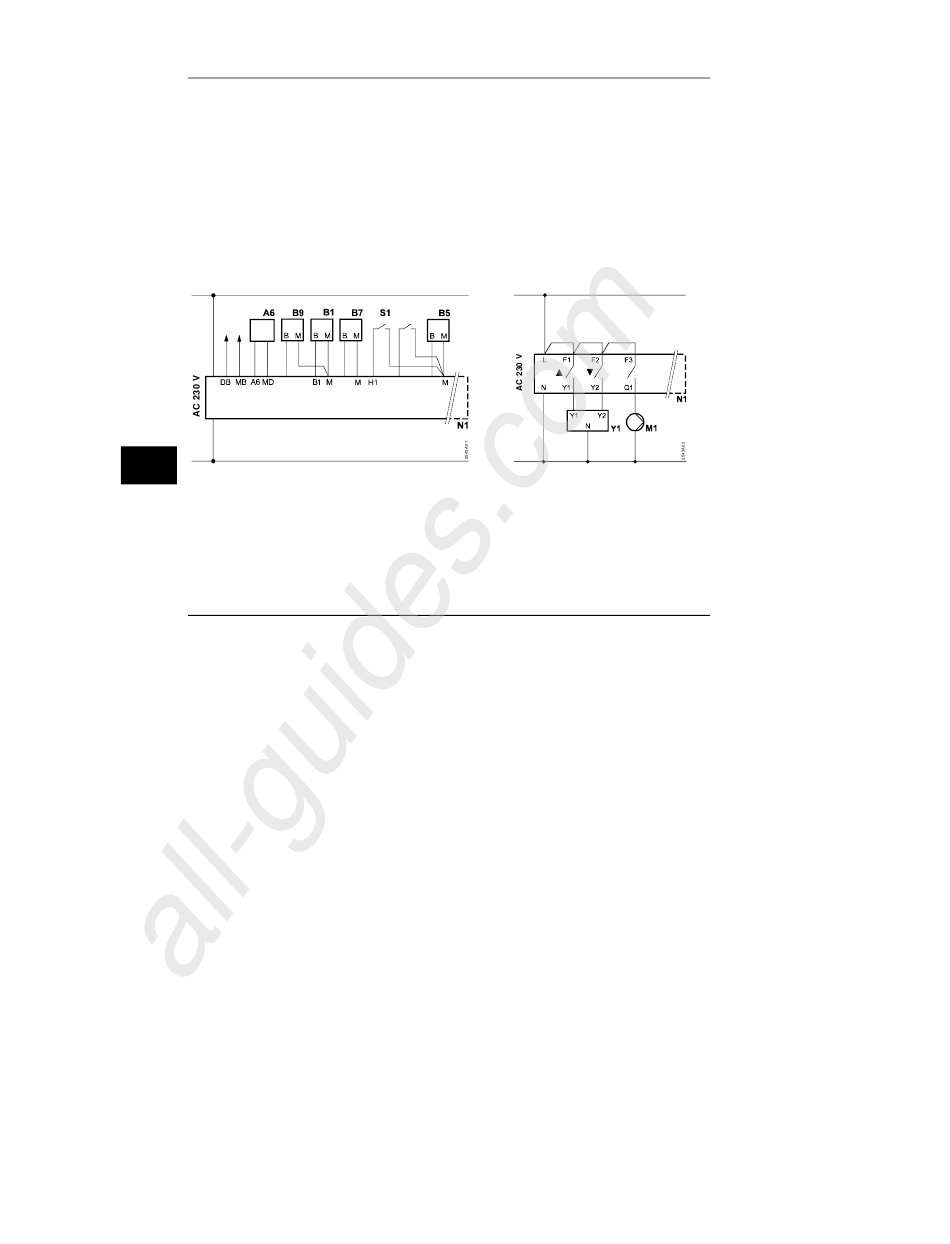

Principielle tilslutninger på
lavspændingssiden
LPB
D1 D2
L
B9
N
da
Building Technologies
Principielle tilslutninger på
netspændingssiden
S2
B7
H2
B5
