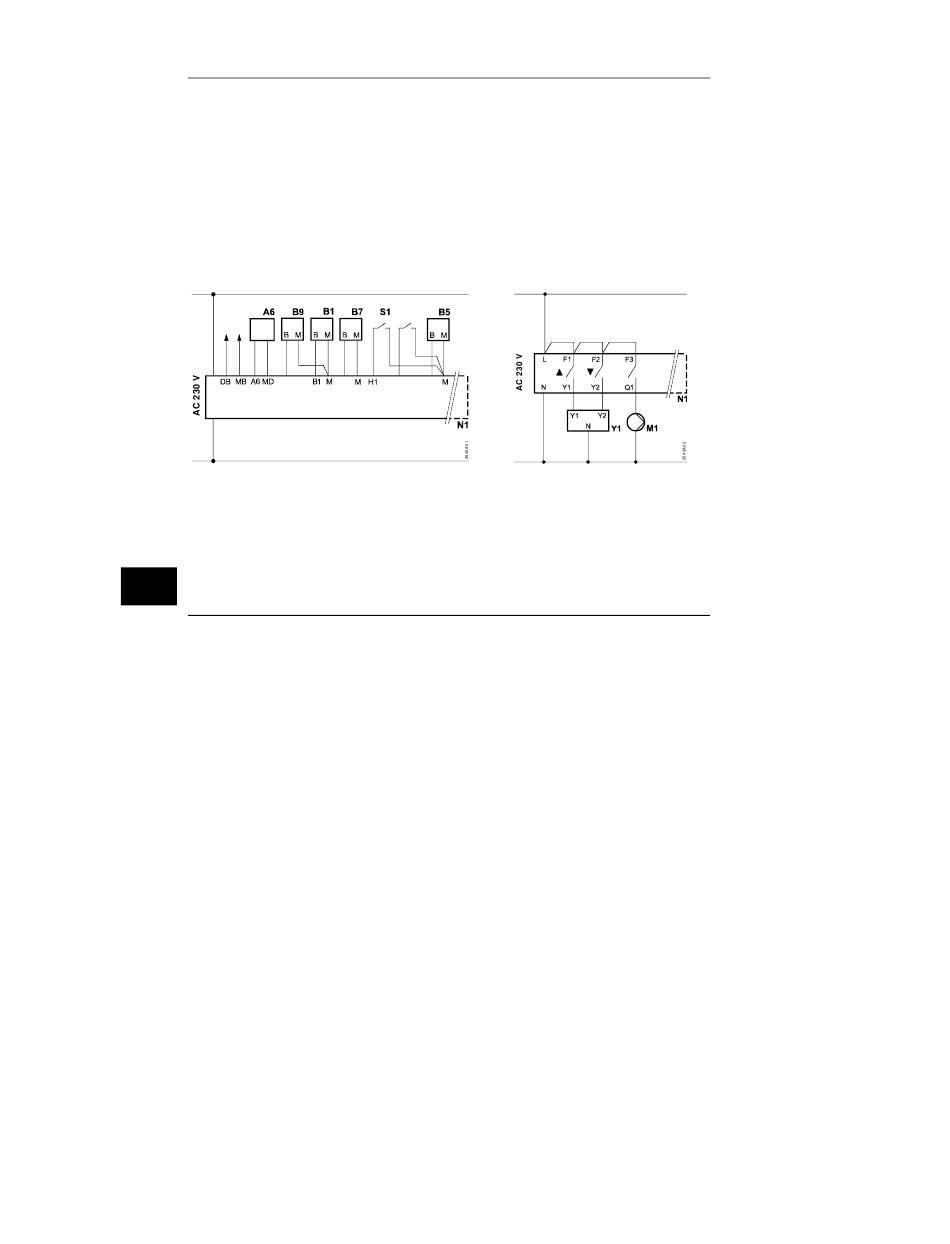

Esquemas básicos de conexiones
A6
Unidad de ambiente 7
B1
Sonda de temperatura de impulsión/caldera
B5
Sonda de temperatura de ambiente
B7
Sonda de temperatura de retorno (circuito primario)
B9
Sonda exterior
LPB
Bus de datos (Bus de Proceso local)
M1
Bomba de circulación
N1
Controlador RVL479
S1
Control remoto del «modo de funcionamiento
S2
Control remoto consigna temperatura impulsión
Y1
Actuador circuito de calefacción
Conexiones básicas en la parte de bajo voltaje
LPB
D1 D2
L
B9
N
