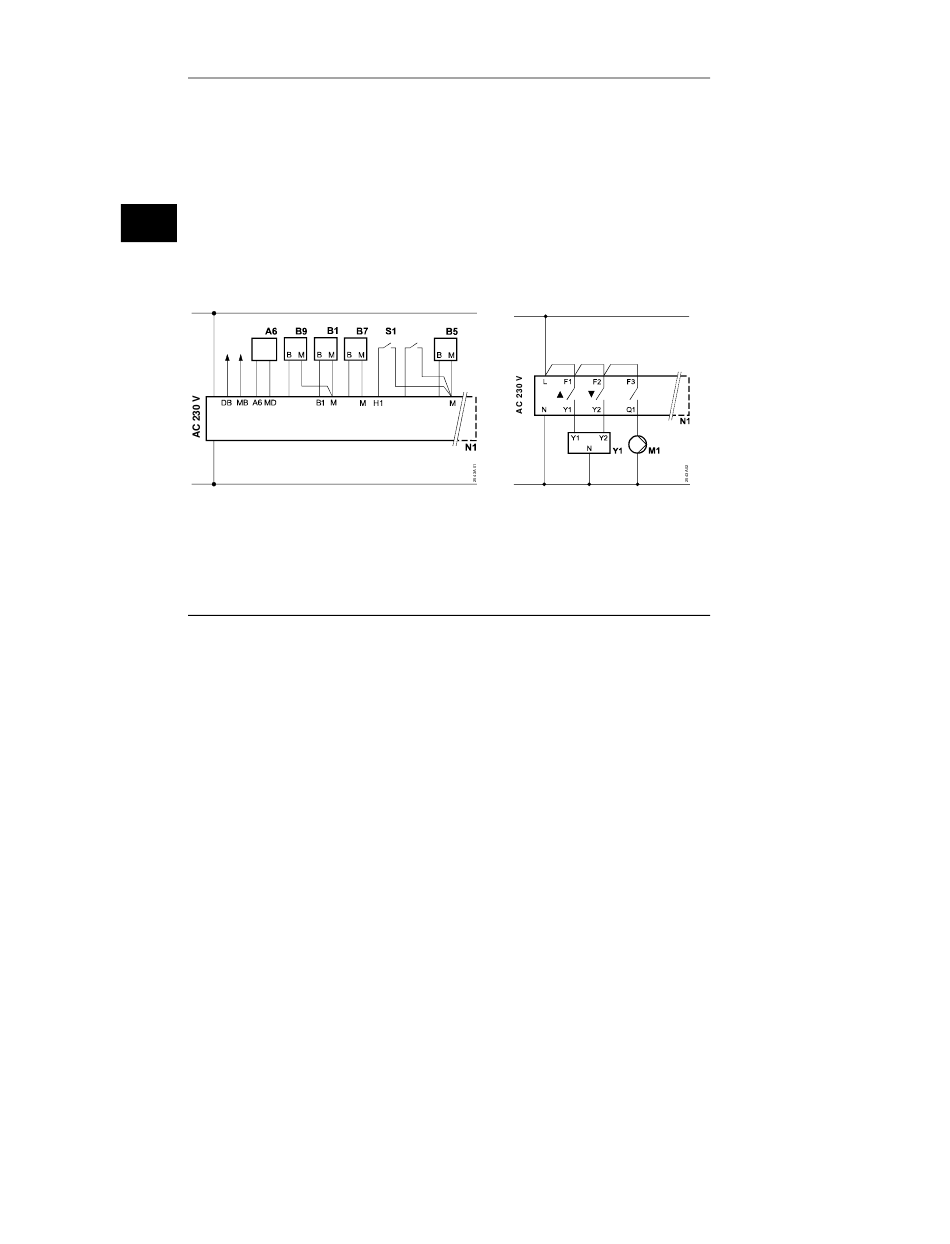

Schémas de raccordement
A6
Appareil d'ambiance
B1
Sonde de départ
B5
Sonde d'ambiance
B7
Sonde de retour
B9
Sonde extérieure
LPB Bus de données
M1
Pompe de chauffage
N1
Régulateur RVL479
S1
Commande à distance du régime
S2
Commande à distance de la consigne de départ
fr
Y1
Servomoteur du circuit de chauffe
Raccordements de principe
côté basse tension
LPB
D1 D2
L
B9
N
Building Technologies
Raccordements de principe
côté tension secteur
S2
B7
B5
H2
74 319 0620 0 a
17.04.2008
40/152
