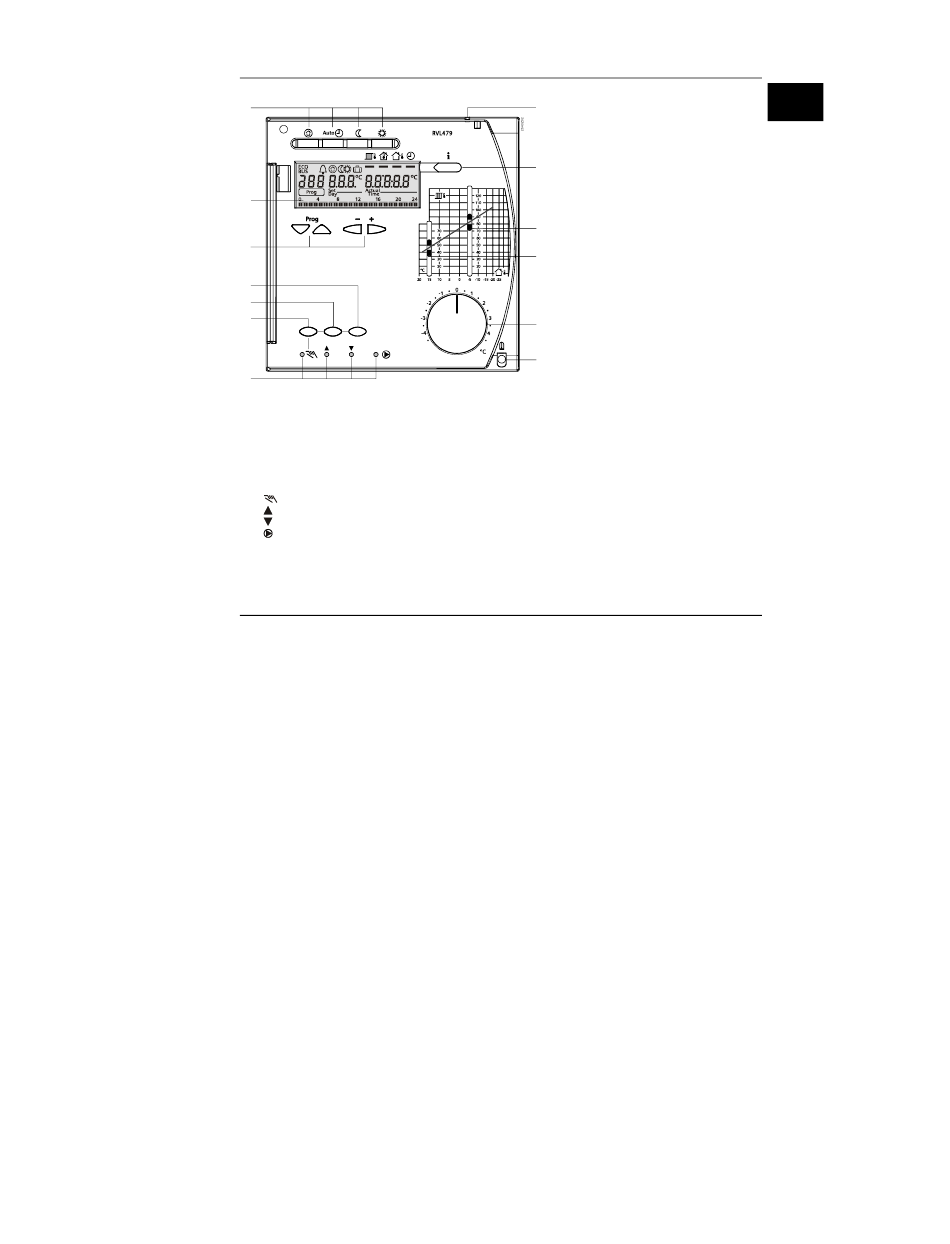

Einstellelemente
1
2
3
4
5
6
7
1
Tasten für die Wahl der Betriebsart (gewählte Taste leuchtet)
2
Anzeigefeld (LCD)
3
Tasten zum Bedienen des Anzeigefeldes:
Prog = Bedienzeile anwählen
–
+ = Angezeigten Wert verstellen
4
Taste für „Heizkreismischer schliessen" im Handbetrieb
5
Taste für „Heizkreismischer öffnen" im Handbetrieb
6
Taste für Handbetrieb
7
Leuchtdioden für:
Handbetrieb
Heizkreismischer öffnet
Heizkreismischer schliesst
Pumpe läuft
8
Plombiermöglichkeit Deckel
9
Infotaste für Istwertanzeigen
10
Einstellschieber für den Vorlauftemperatursollwert bei –5 °C Aussentemperatur
11
Einstellschieber für den Vorlauftemperatursollwert bei 15 °C Aussentemperatur
12
Drehknopf für die Raumtemperaturkorrektur
13
Befestigungsschraube mit Plombiermöglichkeit
Building Technologies
8
9
10
11
12
13
74 319 0620 0 a
17.04.2008
de
7/152
