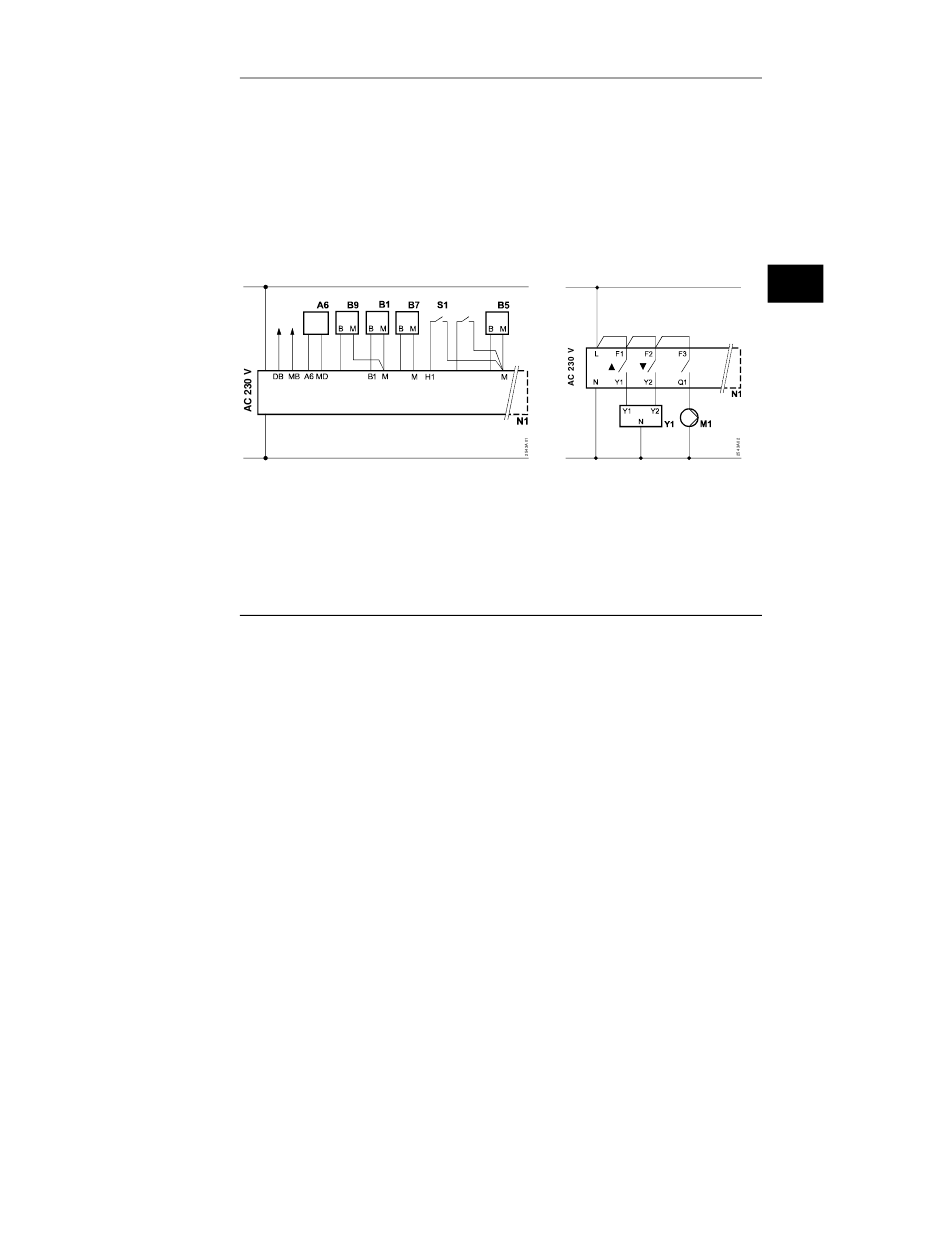

Aansluitschema's
A6
Ruimtebedienapparaat
B1
Aanvoertemperatuuropnemer
B5
Ruimtetemperatuuropnemer
B7
Retourtemperatuuropnemer
B9
Buitentemperatuuropnemer
LPB
Databus
M1
Circulatiepomp
N1
Regelaar RVL479
S1
Externe bediening: bedrijfswijze (b.v. overwerktimer)
S2
Externe inschakeling constante / min. aanvoertemperatuur
Y1
Servomotor verwarmingsgroep
Principiële aansluitingen voor
laagspanningsgedeelte
LPB
D1 D2
L
B9
B7
N
Building Technologies
Principiële aansluitingen voor
netspanningsgedeelte
S2
H2
B5
