4. montAGE
► een geleidingsgat boren
► gebruik een kernboor
► boor het doorvoergat in de muur
► een neerwaartse helling naar de buitenkant behouden
De maximale lengte van de gaten is 1 meter.
Het is verboden om bochten te maken.
om de verspreiding van grote hoeveelheden stof en puin in
de omgeving te voorkomen, wordt aanbevolen om de kern-
boormachine te koppelen aan afzuigsystemen.
Ga voorzichtig te werk in de buurt van de buitenmuur om te
voorkomen dat het pleisterwerk rond het gat breekt.
Neem voorzorgsmaatregelen zodat het verwijderde materiaal
geen mensen of voorwerpen eronder raakt.

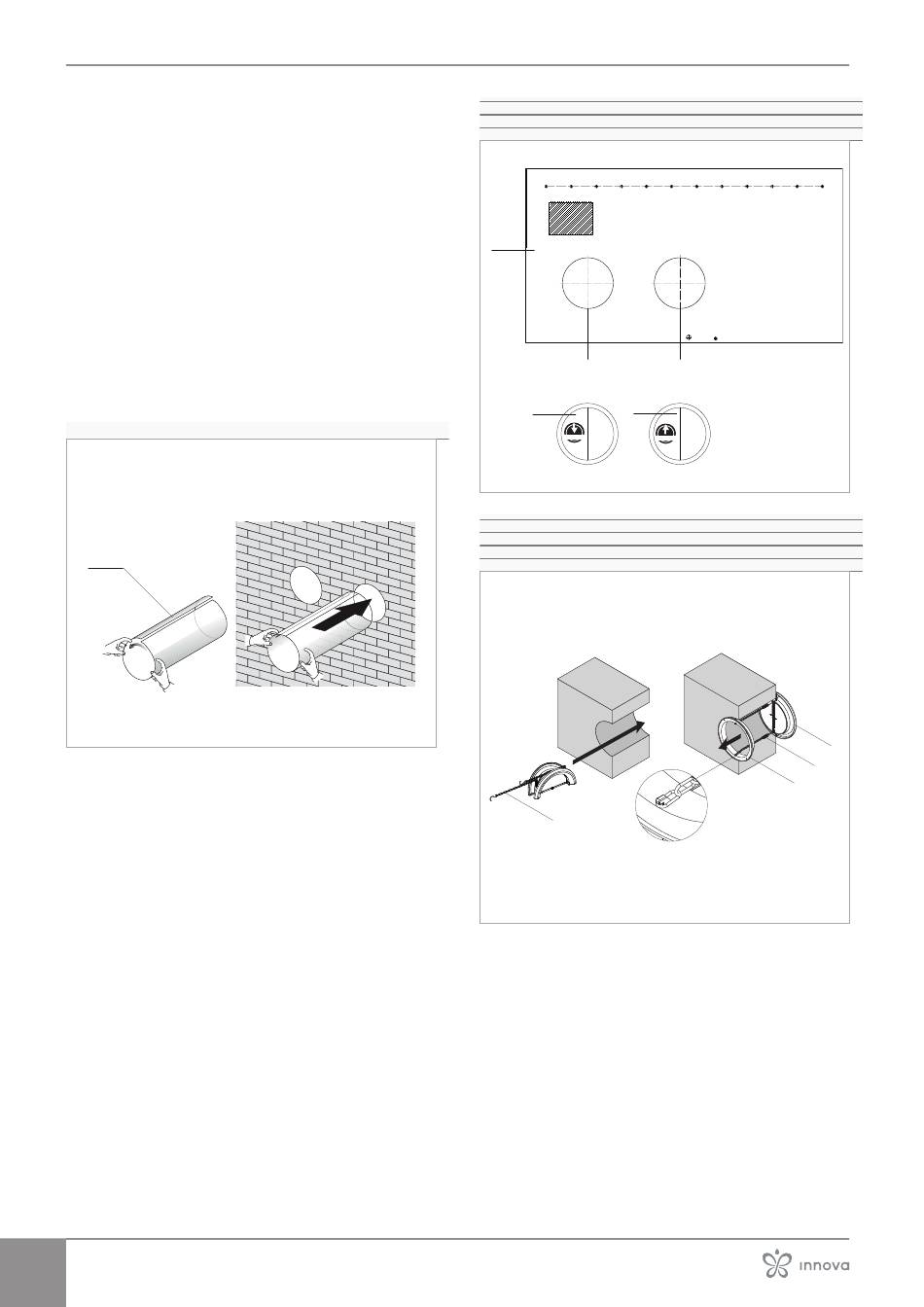

De leidingen plaatsen
A
Plastic kanaalplaten
A
► meet de diepte van de gaten die in de muur zijn geboord
► trek 5 mm af van de genomen meting
► knip de meegeleverde plastic vellen op maat
► rol het plastic vel op
► steek het opgerolde vel in het gat
► plaats zo dat de rand aan beide zijden 2 mm in het gat past
Plaatsing van buitenluchtkleppen
Voordat u verder gaat met de installatie van de buitenluchtklep-
pen, moet u onderscheid maken tussen de klep voor de luchtin-
laat en de klep voor de luchtuitlaat.
De luiken zijn geïdentificeerd met de inscriptie:
IN: luchtinlaatdemper
OUT: luchttoevoerklep
Gebruik alleen de meegeleverde dempers.
20
1.
Papiersjabloon
2.
Externe luchtinlaatdemper
3.
Externe luchtuitlaatdemper
1
IN
3
2
IN
1.
Ketting
2.
tegenflens
3.
Lente
4.
Externe luchtklep
1
► De sluiter opvouwen
► steek het in het kanaal tot het aan de andere kant van de
muur uitkomt
► houd de kettingen met de andere hand vast zodat de dem-
per niet naar beneden valt
► open de klep buiten het gat
► draai de demper zodat de kleppen in verticale stand staan
► steek de tegenflens in het gat richting de binnenkant van
de kamer
► draai het zodat de haken in een verticale positie staan
► trek aan de kettingen om de veren op spanning te brengen
► De kettingen aan de tegenflens haken
► knip de overtollige ketting af
Gebruik bij het schilderen van de luiken verf op waterbasis die
geschikt is voor kunststof oppervlakken om problemen met
de beweging van de luiken te voorkomen.
OUT
OUT
4
3
2
