Installatie bovenaan
B
Installatie aan de onderkant (fabrieksinstelling)
1.
Kit esthetische onderkap (code GB0737II)
2.
Bevestigingsschroeven (meegeleverd met optionele kit GB0737II)
3.
Rechter klepsteun
A
B
4.14.2 C onfiguratie
Na het uitvoeren van de mechanische handelingen om de positie
van de mobiele luchtuitlaatklep te wijzigen, moet de besturings-
elektronica van de machine geconfigureerd worden.
4.15 Werkzaamheden na voltooiing van de installatie
Voordat u de bouwplaats verlaat, is het een goed idee om de ver-
pakking op te halen en eventueel vuil dat tijdens de montage op
het apparaat is gekomen, met een vochtige doek te verwijderen.
Nadat alle controles op de juiste werking van het apparaat zijn
uitgevoerd, moet de installateur de gebruiker uitleg geven:

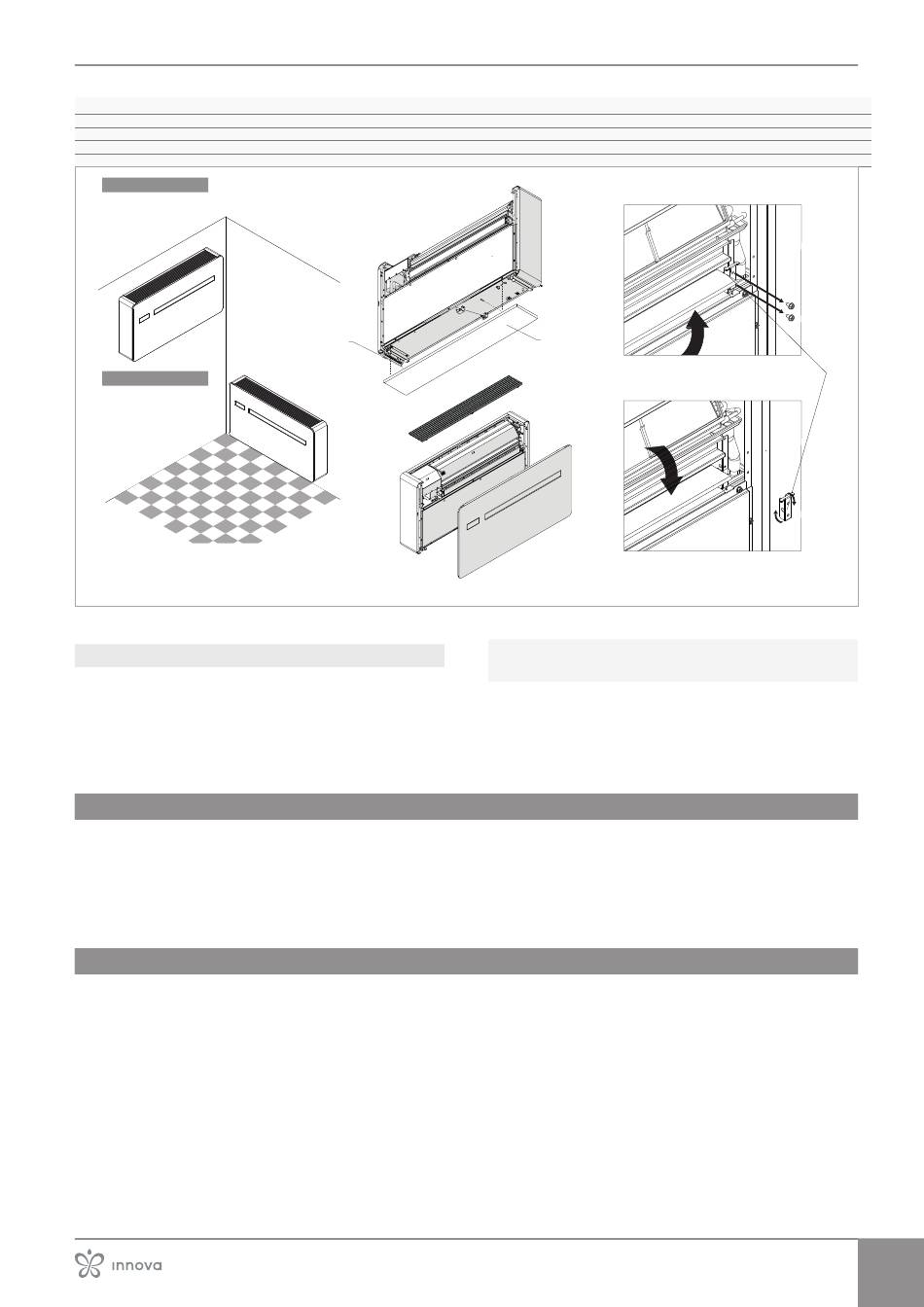

4.16 Verwijderen van esthetische panelen en roosters
Het bedieningspaneel is bevestigd op het voorpaneel en is via
een connector verbonden met het apparaat.
Koppel de connector los wanneer u het voorpaneel opent.
► het bovenste rooster verwijderen
► verwijder het filter
► Draai de bevestigingsschroeven van het esthetische paneel
los
► Koppel de connector van de besturingsaansluiting los
► het esthetische paneel verwijderen
► Draai de bevestigingsschroeven van het zijpaneel los
► het zijpaneel verwijderen
