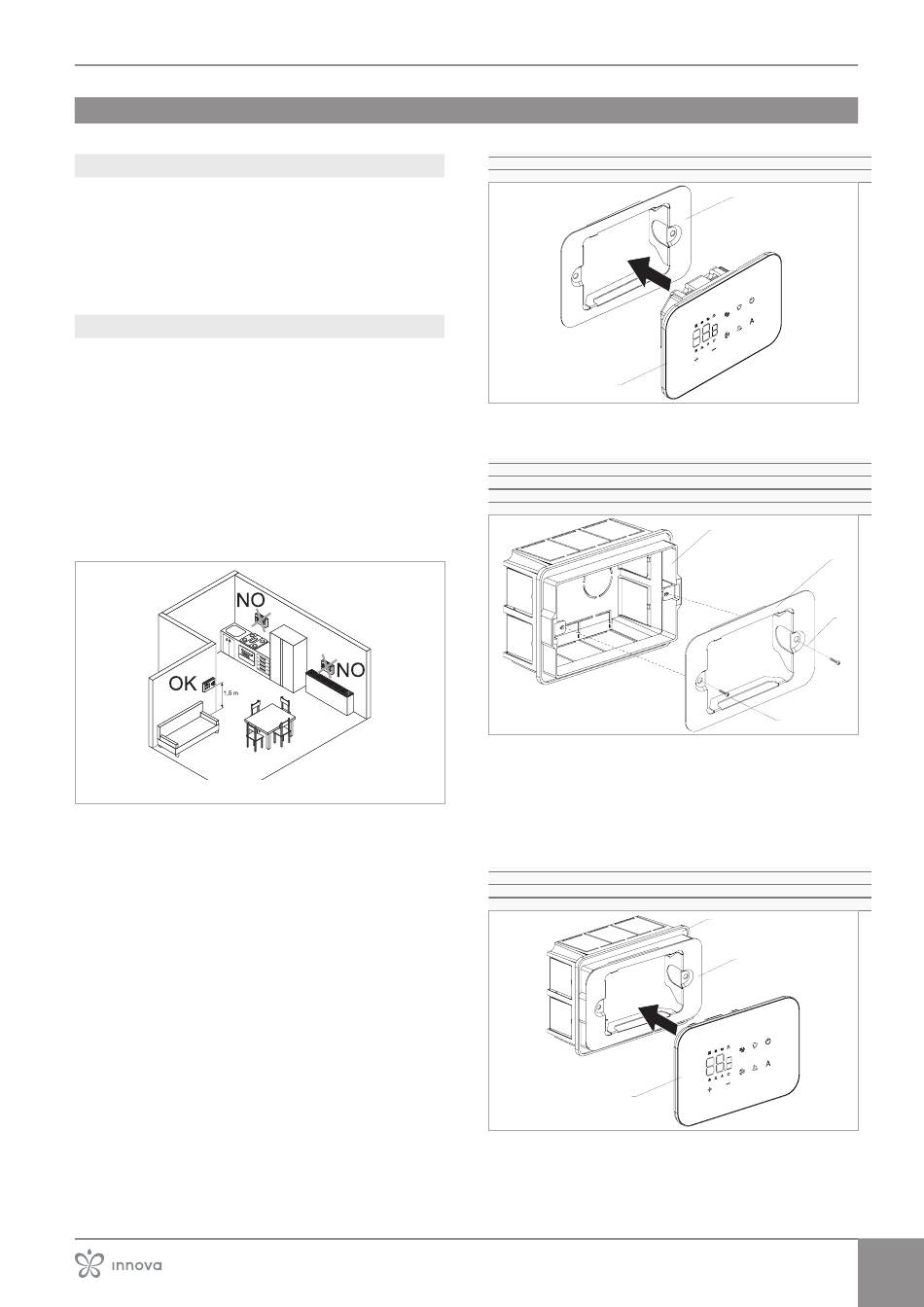

6.2 Montage
6.2.1 Beschrijving
de op de muur gemonteerde afstandsbediening is een elektroni-
sche LED-thermostaat met een aanraakinterface, met de moge-
lijkheid om meerdere apparaten met dezelfde elektronische kaart
te bedienen. Hij is uitgerust met een temperatuur- en vochtig-
heidssonde.
De regeling kan maximaal 16 armaturen regelen.
6.2.2 Montage
Het bedieningspaneel voor wandbediening moet in een elek-
triciteitskast 503 geïnstalleerd worden.
Voordat u de wandbediening installeert, moet u de muur
voorbereiden voor het plaatsen van het 503 elektriciteitskast-
je.
Zorg ervoor dat:
• de muur het gewicht van het apparaat draagt
• bij het muurgedeelte geen leidingen of elektriciteitsleidin-
gen zijn betrokken
• de functionaliteit van dragende elementen niet in gevaar
komt
De wandbediening moet geïnstalleerd zijn:
• op binnenmuren
• op een hoogte van ongeveer 1,5 m boven de vloer
Als de bediening zich in een gebied bevindt dat gebruikt
wordt door personen met beperkte fysieke capaciteiten, raad-
pleeg dan de plaatselijke voorschriften.
• uit de buurt van deuren en ramen
• uit de buurt van warmtebronnen zoals radiatoren, ventila-
torconvectoren, fornuizen, direct zonlicht
De wandbediening wordt reeds gemonteerd in de verpakking
geleverd.
6. m7-SERiE BEStURinGEn EEB749
1.
Commando Basis
2.
Wandbediening
2
Voorwandmontage:
► de bedieningsbasis van het bedieningspaneel scheiden
1.
schroeven
2.
Commando Basis
3.
Gaten voor bevestiging aan elektriciteitskast
4.
Elektriciteitskast 503
Voorwandmontagevanhetbedieningspaneel:
► Bevestig de bedieningsbasis met schroeven aan elektrici-
teitskast 503.
► maak de verbindingen
Voordat u de aansluitingen maakt, moet u controleren of het
aansluitkastje aan de rechterkant zit.
1.
Elektriciteitskast 503
2.
Commando Basis
3.
Wandbediening
3
► Sluit het bedieningspaneel
Zorg ervoor dat u de geleiders niet platdrukt wanneer u de
bediening sluit.
1
4
2
3
1
1
2
35
