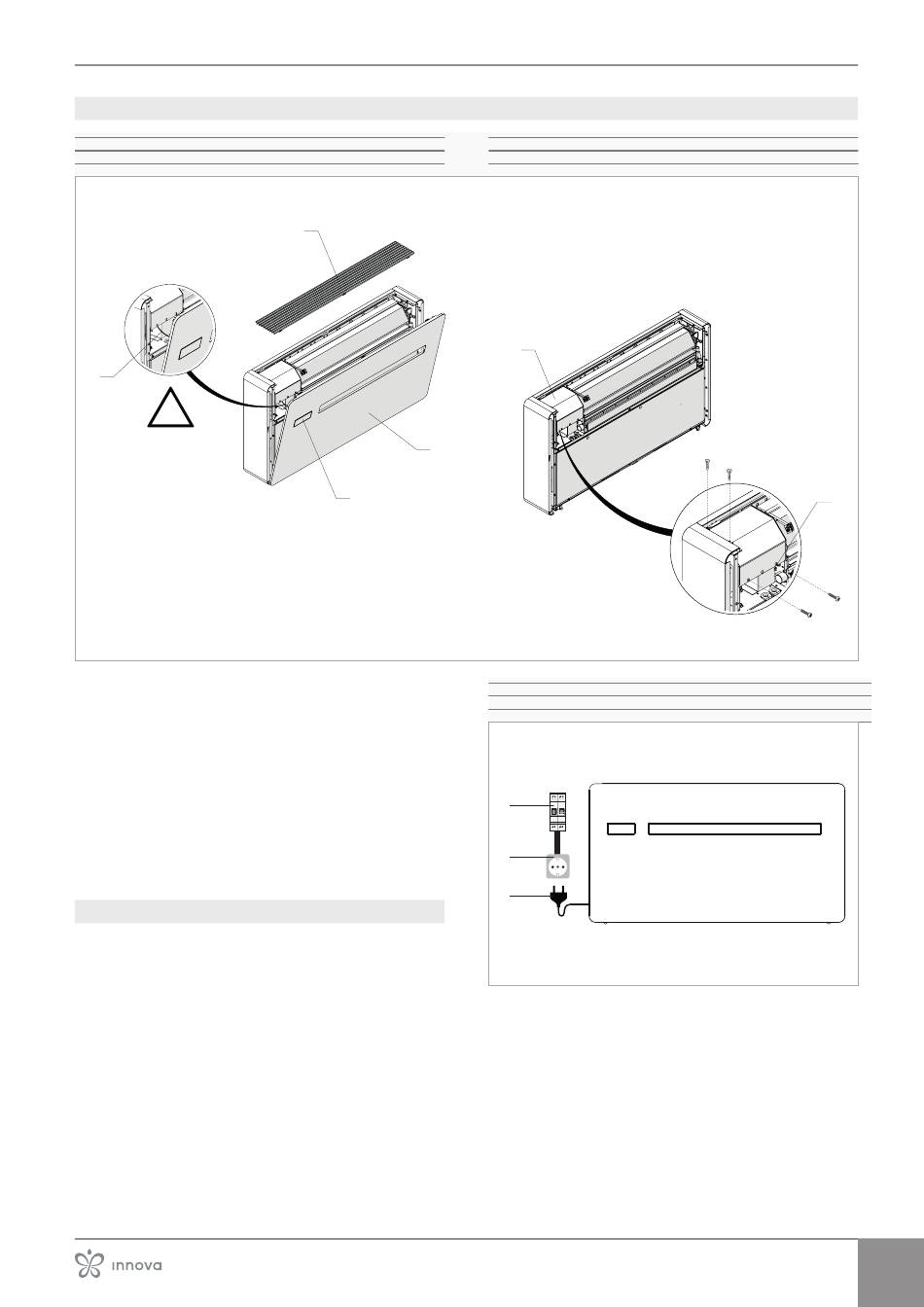

4.13.2 Toegang tot elektrisch paneel
1.
Aanzuigrooster
2.
Voorpaneel
3.
Controlepaneel
4
!
Toegang tot de schakelkast is alleen toegestaan voor gespe-
cialiseerd personeel.
Voordat u werkzaamheden uitvoert, moet u ervoor zorgen
dat de stroomtoevoer is uitgeschakeld.
Ommeetedoen:
► indien gemonteerd, esthetische panelen verwijderen
► zie hoofdstuk "Verwijderen van esthetische panelen en
roosters" p. 27
Omtoegangtekrijgentotverbindingen:
► Draai de schroeven van het deksel van de schakelkast los
► het deksel van de elektriciteitskast verwijderen
4.13.3 Link
Het apparaat verlaat de fabriek volledig bedraad en voorzien van
een kabel met een Y-stekkerverbinding voor de voeding. om het
apparaat van stroom te voorzien, steekt u het gewoon in een ge-
schikt stopcontact dat beveiligd is met een stroomonderbreker.
Als de voedingskabel beschadigd is, neem dan contact op
met het servicecentrum of gekwalificeerd personeel voor ver-
vanging.
Het is verboden om beschadigde kabels zelf te vervangen.
1
2
3
4.
Aansluiting
5.
Elektriciteitskastdeksel
6.
schroeven
5
1.
installatieautomaat 1P+n, 6A, type C
2.
Y-type stopcontact
3.
Stekker meegeleverd met de armatuur
1
2
3
Indien nodig kan de stekkerkabel uit de fabriek worden verwij-
derd en kan de voeding rechtstreeks naar de aansluitdoos wor-
den geleid (aanbevolen aansluiting voor apparatuur die boven in
de muur wordt geïnstalleerd).
