4.12 Voorziening voor condensaatafvoer
Dit apparaat wordt geleverd met een opvangbak voor het con-
densaat dat tijdens het verwarmen, koelen en ontvochtigen ont-
staat.
De afmetingen en plaatsing van de afvoerbuis worden hieronder
weergegeven.
Bij verwarmingsbedrijf moet het condensaat naar een geschikte
plaats geleid worden door een condensaatafvoer te voorzien.
Bij koelen of ontvochtigen heeft de unit een systeem voor zelfaf-
voer van condensaat.
Een externe condensaataftap is daarom niet nodig in deze be-
drijfsmodi.
In de koel- of ontvochtigingsfunctie is het mogelijk dat het ap-
paraat onder extreme werkomstandigheden (hoge temperatu-
ren en hoge vochtigheid) niet in staat is om het geproduceerde
condensaat zelf af te voeren, in welk geval oF op het display ver-
schijnt.
"indicator voor maximaal condensaatopvangniveau" p. 52Zie
voor meer informatie.
4.12.1 Voorlopige waarschuwingen
Als de afvoerleiding in een container (jerrycan of andere) uit-
mondt, moet ervoor worden gezorgd dat de container zelf
hermetisch afgesloten is en vooral dat de afvoerleiding niet in
water wordt ondergedompeld.
Het gat voor de condensaatleiding moet altijd naar buiten
aflopen.
De exacte positie waar de pijpinlaat ten opzichte van de ma-
chine geplaatst moet worden, wordt vastgelegd op de boor-
mal.
Zorg er in dit geval voor dat het afgevoerde water geen scha-
de of overlast veroorzaakt aan eigendommen of personen.
Tijdens de winterperiode kan dit water buiten ijsplaten ver-
oorzaken.
Let er bij het aansluiten van de condensafvoer goed op dat u
de rubberen slang niet platdrukt.
Indien nodig kan de condensbak geleegd worden via een vei-
ligheidsafvoer in de onderkant van het apparaat.
Als u geen afvoerpijp buiten wilt aanleggen bij "alleen koud
bedrijf", moet de condensaatafvoer worden afgedopt.
22

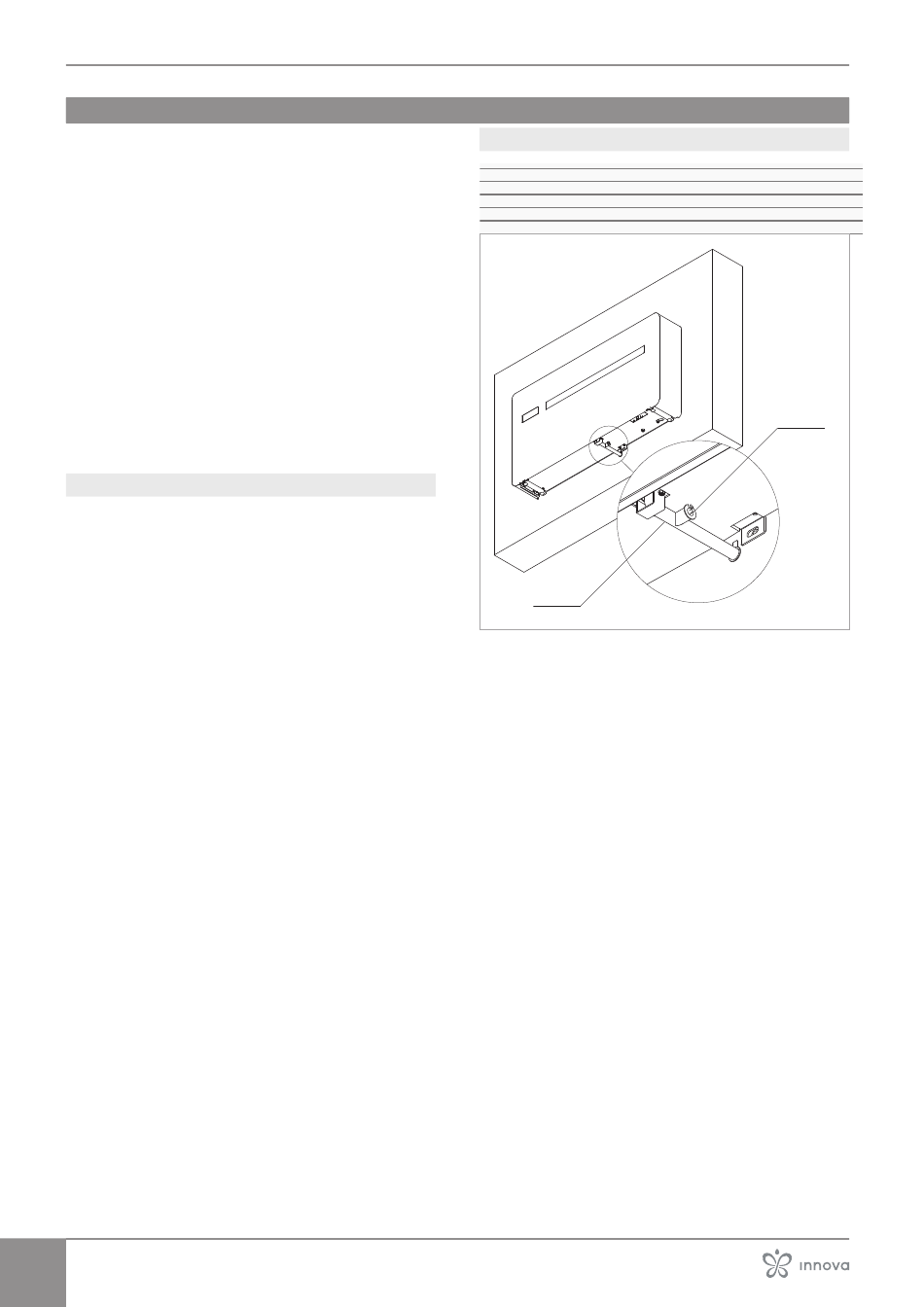

4.12.2 Positionering
1.
Aansluiting voor condensafvoer (zwarte kap)
2.
Contactdoos voor condensafvoer
3.
Bevestigingsband
4.
Veiligheidsafvoer (witte dop)
5.
Isolerend materiaal
1
Het apparaat wordt vanuit de fabriek geleverd met een contact-
doos die op de condensafvoeraansluiting is aangesloten. Mocht
dit niet voldoende zijn:
► verwijder het mondstuk van de afvoeraansluiting
► sluit een langere, niet meegeleverde afvoerbuis aan
► een helling van minimaal 3% aanhouden in de richting van
de stortplaats
► voegpunten isoleren
Gebruik plastic afvoerbuizen.
Vermijd buizen van metaal.
Zorg ervoor dat alle verbindingen dicht zijn om waterlekkage
te voorkomen.
Condensafvoerleidingen moeten zowel voor het binnen- als
het buitendeel geïsoleerd worden om condensatie op het op-
pervlak en/of bevriezingsproblemen te voorkomen.
Indien nodig kan de condensbak geleegd worden via een vei-
ligheidsafvoer in de onderkant van het apparaat.
