6. m7-SERiE BEStURinGEn EEB749

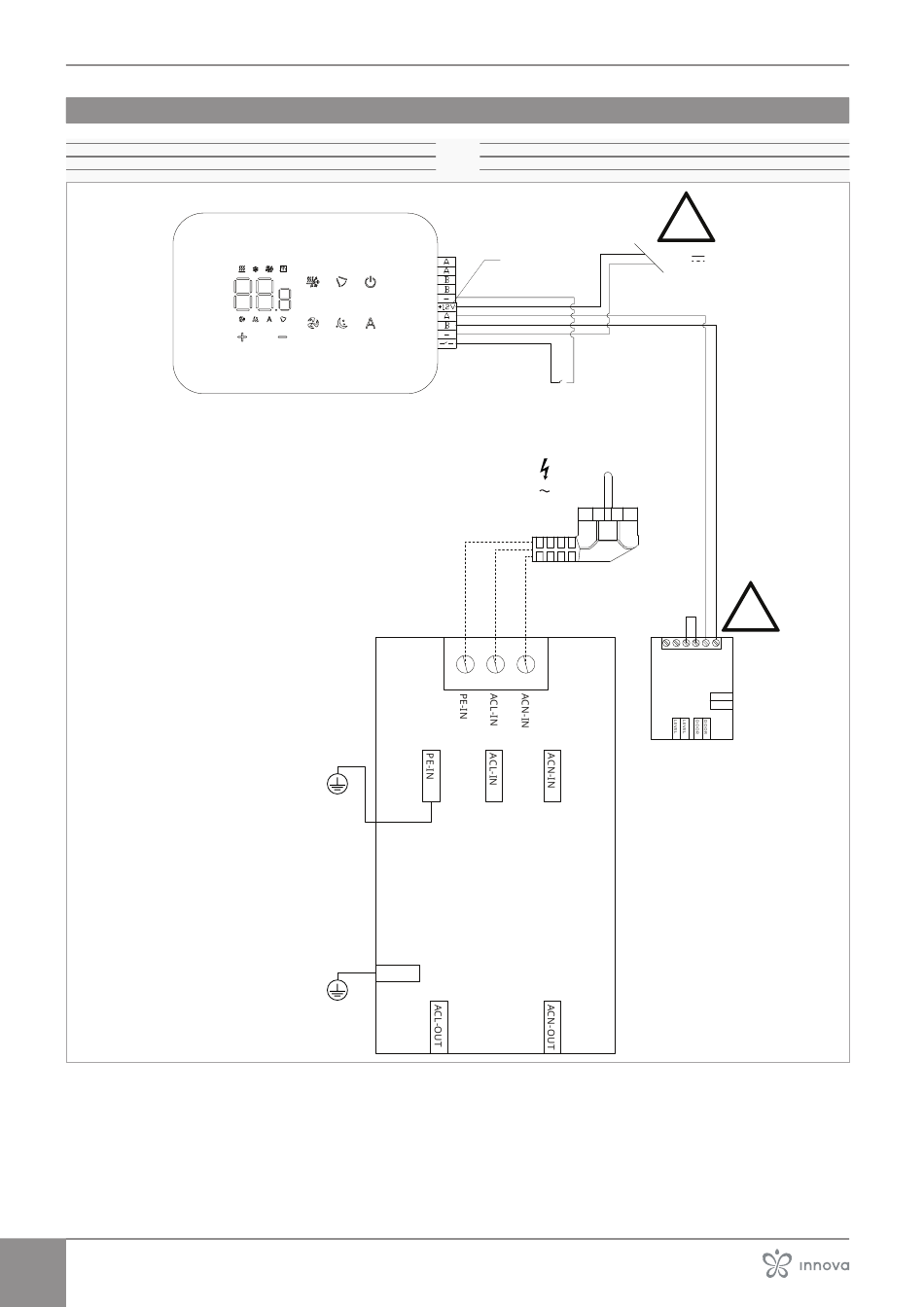

6.3 Enkelvoudig aansluitschema
1.
M7-serie wandbedieningspaneel
2.
Aansluitklem armatuur
CP
Aanwezigheidscontact (normaal open)
M7
Draai A en B om om het wandbedieningspaneel met het
bord te verbinden.
De besturingseenheid moet worden gevoed door een 12
V-DC1Avoedingseenheid(nietmeegeleverd).
36
BA
Seriële aansluiting bedieningspaneel voor wandbediening
-+
Voeding 12 V-DC 1A
M7 Wandbediening M7
1
CP
230V 50Hz
FILTER
PE-OUT
!
12 V
1A
!
BRIDGE
B A
J1
485-COMM
A
B
J3
J2
C2
C1
