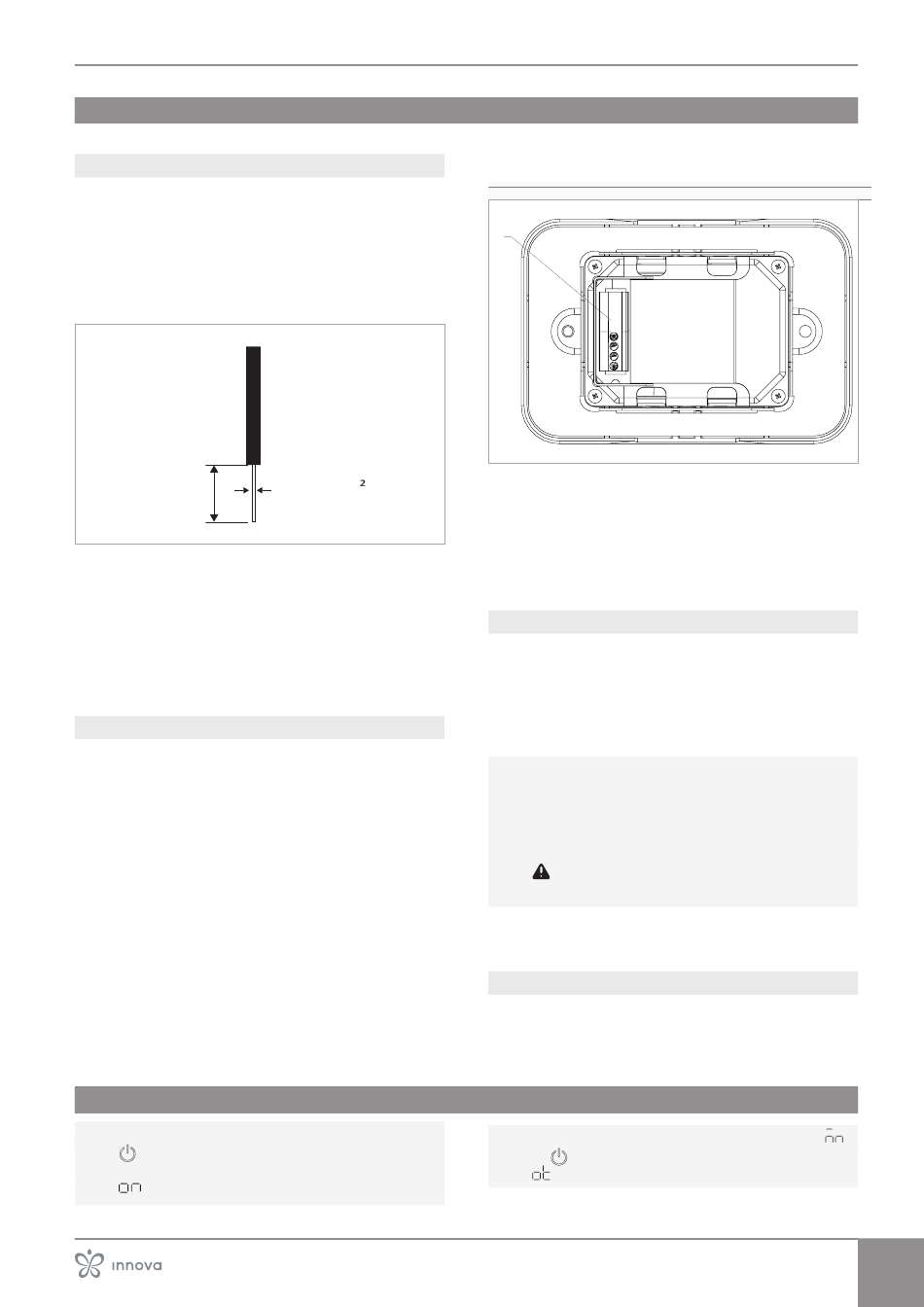

6.4 Links
6.4.1 Voorlopige waarschuwingen
De terminals accepteren:
• stijve of flexibele kabels met een doorsnede van 0,2 tot 1
mm²
• stijve of flexibele kabels met een doorsnede van 0,5 mm²
bij het aansluiten van twee geleiders in dezelfde terminal
• stijve of flexibele kabels met een maximale doorsnede van
0,75 mm² indien voorzien van een kabelschoen met kunst-
stof kraag
8 mm
Kabelsaansluiten:
► 8 mm strippen
► in het geval van een stijve kabel, soepel inbrengen
► in het geval van een flexibele kabel, helpt u uzelf met een
tang
► duw de kabels helemaal naar binnen
► controleer de juiste bevestiging door er lichtjes aan te trek-
ken
6.4.2 Controlepaneel
Het bedieningspaneel voor wandbediening moet apart wor-
den besteld.
6.5 Basismenu
Hetbasismenuopenen
houd de toets 10 seconden lang ingedrukt terwijl
►
het display uitgeschakeld is.
Het apparaat wordt ingeschakeld en verschijnt.
0.2 - 1 mm
6. m7-SERiE BEStURinGEn EEB749
Locatie van klemmenblokken:
1.
Aansluitblok (achteraanzicht)
1
De verbindingen maken:
► Sluit de + - voedingskabels aan op een 12 V-DC 1A voeding.
► sluit de ModBus seriële verbindingskabels aan op klemmen
A en B
Draai A en B om om het wandbedieningspaneel met het bord
te verbinden.
6.4.3 Contact aanwezigheid CP
Via dit contact is het mogelijk om een extern apparaat aan te slui-
ten dat de werking van het apparaat blokkeert, zoals:
• contact voor raamopening
• afstandsbediening aan/uit
• infrarood-aanwezigheidssensor
• badges inschakelen
• verandering van seizoen op afstand
Operatie
Het contact is normaal open.
► wanneer het CP-contact, dat verbonden is met een
spanningsvrij contact, gesloten is, gaat het apparaat in
de stand-bymodus
Op het display verschijnt CP.
Wanneer er op een toets op het display wordt ge-
►
drukt, knippert het symbool
Het is verboden om de CP-ingang parallel te schakelen met
andere elektronische kaarten. Gebruik aparte contacten.
6.4.4 Uitbreiding weergeven
om apparaatconnectiviteit mogelijk te maken en het ventilatieni-
veau te kunnen selecteren, moet het scherm worden uitgebreid.
"Uitbreiding weergeven" p. 39 Zie .
► ingedrukt houden totdat de aanduiding verschijnt
► de
Het symbool verschijnt.
37
