7.5 Links
7.5.1 Voorlopige waarschuwingen
De aansluitklemmen voor het bedieningspaneel en het
CP-aanwezigheidscontact worden in een plastic zak gedaan
en in het elektriciteitskastje geplaatst.

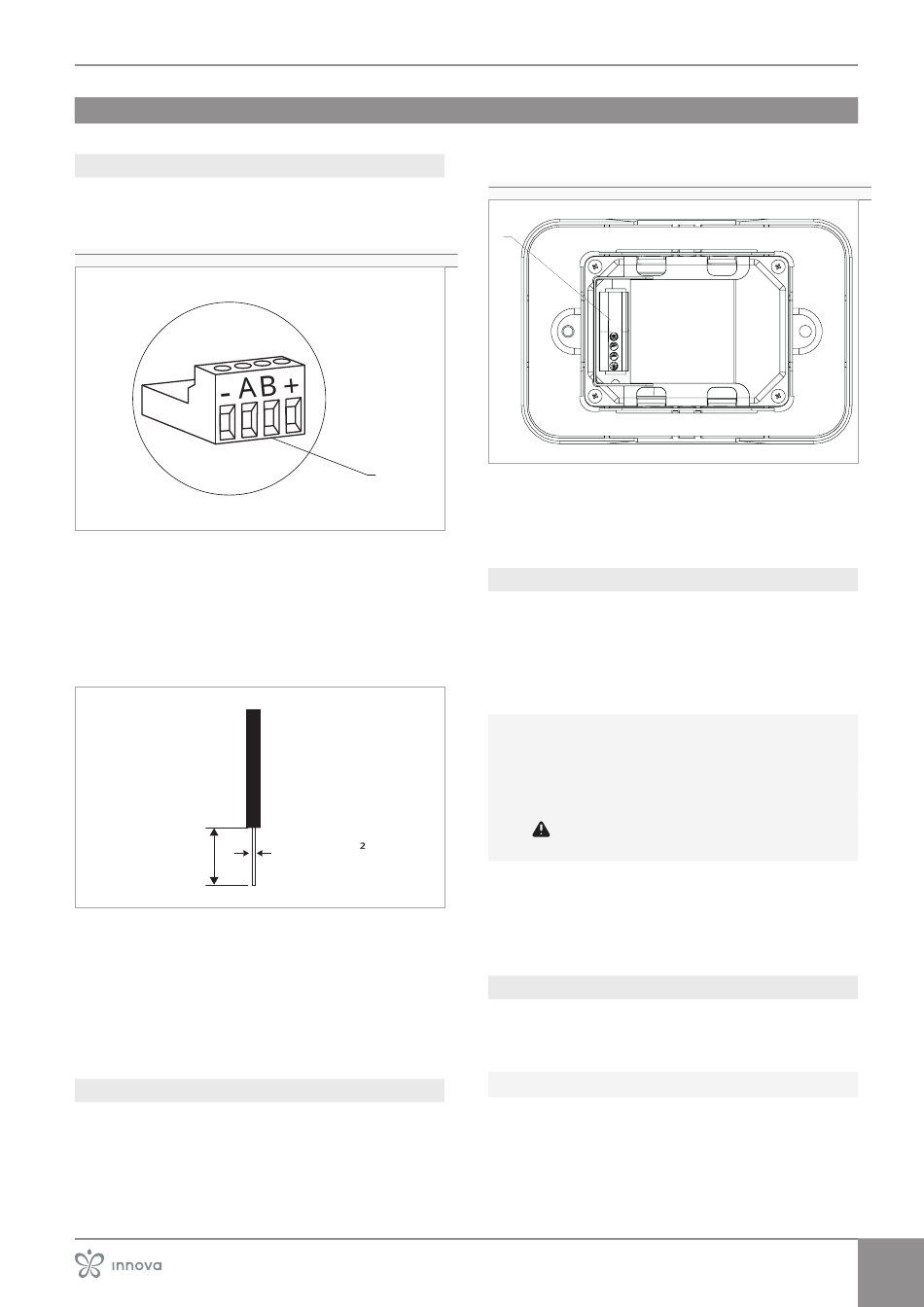

1.
Klemmen
De terminals accepteren:
• stijve of flexibele kabels met een doorsnede van 0,2 tot 1
mm²
• stijve of flexibele kabels met een doorsnede van 0,5 mm²
bij het aansluiten van twee geleiders in dezelfde terminal
• stijve of flexibele kabels met een maximale doorsnede van
0,75 mm² indien voorzien van een kabelschoen met kunst-
stof kraag
8 mm
Kabelsaansluiten:
► 8 mm strippen
► in het geval van een stijve kabel, soepel inbrengen
► in het geval van een flexibele kabel, helpt u uzelf met een
tang
► duw de kabels helemaal naar binnen
► controleer de juiste bevestiging door er lichtjes aan te trek-
ken
7.5.2 Controlepaneel
Het bedieningspaneel voor wandbediening moet apart wor-
den besteld.
1
0.2 - 1 mm
7. m7-SERiE EFB749 BEStURinGEn
Locatie van klemmenblokken:
1.
Aansluitblok (achteraanzicht)
1
De verbindingen maken:
► Sluit de + - voedingskabels aan op een 12 V-DC 1A voeding.
► sluit de ModBus seriële verbindingskabels aan op klemmen
A en B
7.5.3 Contact aanwezigheid CP
Via dit contact is het mogelijk om een extern apparaat aan te slui-
ten dat de werking van het apparaat blokkeert, zoals:
• contact voor raamopening
• afstandsbediening aan/uit
• infrarood-aanwezigheidssensor
• badges inschakelen
• verandering van seizoen op afstand
Operatie
Het contact is normaal open.
► wanneer het CP-contact, dat verbonden is met een
spanningsvrij contact, gesloten is, gaat het apparaat in
de stand-bymodus
Op het display verschijnt CP.
►
Wanneer er op een toets op het display wordt ge-
drukt, knippert het symbool
Het is verboden om de CP-ingang parallel te schakelen met
andere elektronische kaarten. Gebruik aparte contacten.
"Selecteer digitale ingang" p. 48Het CP-aanwezigheidscontact
kan worden geconfigureerd voor verwarming en koeling via het
item (digitale ingang) in het instellingenmenu .
7.5.4 RS485 seriële aansluiting
De wandafstandsbediening kan via een RS485-lijn op één of meer
apparaten worden aangesloten, tot een maximum van 16.
De apparaten moeten uitgerust zijn met een elektronische kaart
die geschikt is voor afstandsbediening.
Vooraansluiting:
► volg het aansluitschema
► aansluiten met inachtneming van aanwijzingen A en B
Gebruik een afgeschermde tweeaderige kabel die geschikt is
voor seriële aansluiting R S485 met een minimale doorsnede
van 0,35 mm².
