4. montAGE

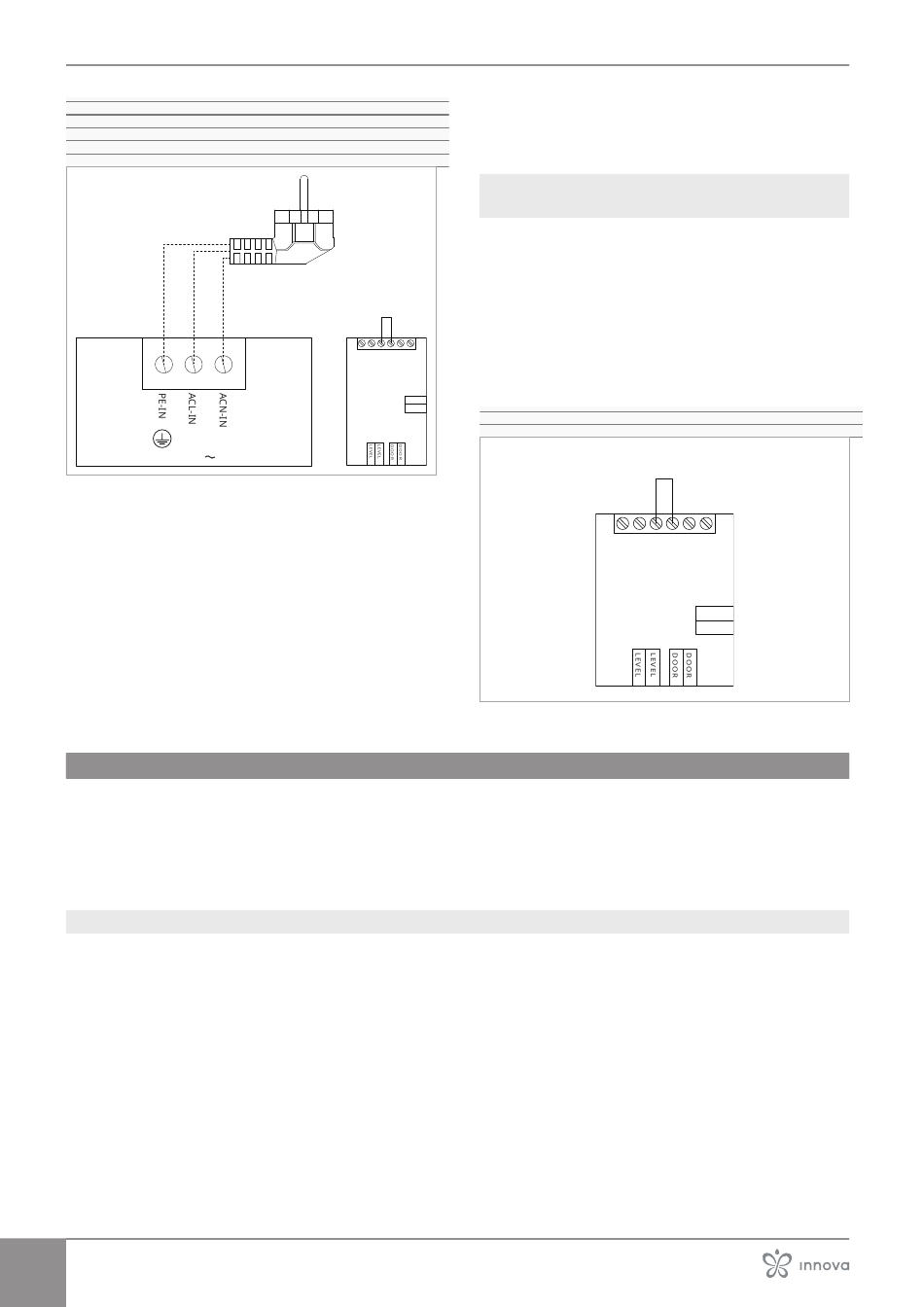

PE-in Aardeaansluiting
ACl-in-fase
ACn-in neutraal
B A Seriële aansluiting
CP Aanwezigheidscontact (normaal doorverbonden)
L
230V 50Hz
Deze handeling mag alleen worden uitgevoerd door de instal-
lateur of het technische servicecentrum.
om een directe elektrische verbinding te maken, vervangt u de
voedingskabel met stekker door een kabel die in de muur is inge-
bouwd als volgt te werk te gaan:
► toegang tot de aansluitkast
► Maak de voedingskabel met stekker los door de 3 schroe-
ven op het aansluitblok los te draaien
► sluit de kabel aan die uit de muur komt en zorg ervoor dat
de voedingskabel een goede aarding heeft
4.14 H oog/laag installatieconfiguratie
Het apparaat kan onderaan de muur (naast de vloer) of bovenaan
de muur (naast het plafond) geïnstalleerd worden.
De unit wordt kant-en-klaar geleverd voor installatie in een lage
muur, met de luchtuitlaat van onder naar boven.
Bij installatie op een hoge muur:
► koop de esthetische kit voor de onderkap code GB0737II
4.14.1 Aanpassing voor installatie van lage naar hoge muren
Indien nodig kan de luchtuitlaat veranderd worden door deze
van boven naar beneden te zetten.
De bediening moet worden uitgevoerd terwijl de machine is
uitgeschakeld en de stroomtoevoer is losgekoppeld.
Wijzigingen aanbrengen:
► indien gemonteerd, esthetische panelen verwijderen zie
hoofdstuk "Verwijderen van esthetische panelen en roos-
ters" p. 27
► plaats de afwerkingsset voor de onderkap (onderdeelnum-
mer GB0737II)
► Bevestig met de meegeleverde schroeven
► verwijder de schroeven waarmee de rechterflapsteun is
bevestigd
► Draai de beugel 180°.
► monteer de beugel opnieuw
► het esthetische paneel weer in elkaar zetten
26
CP
N
J3
C2
► controleer of de voedingskabel de juiste afmetingen heeft
voor de maximale absorptie van de airconditioner (minima-
le kabeldoorsnede van 1,5 mm²)
4.13.4 Ingangsaansluiting
aanwezigheidscontact CP
Als het CP-contact wordt geopend (extra lage spanning die op
een spanningsvrij contact moet worden aangesloten), gaat het
apparaat in stand-bymodus en wordt CP op het display weerge-
geven.
Via dit contact is het mogelijk om een extern apparaat aan te
sluiten dat de werking van het apparaat blokkeert, zoals: contact
voor raamopening, aan/uit op afstand, infrarode aanwezigheids-
sensor, vrijgavebadge, enz.
B A
Het wordt aanbevolen om een dubbel geïsoleerde kabel te
gebruiken.
J1
485-COMM
A
B
CP Aanwezigheidscontact (normaal doorverbonden)
B A Seriële aansluiting
J2
C1
Installatie op een hoge muur wordt aanbevolen als de unit
alleen voor koeling dient.
Als de unit alleen koelen en verwarmen of alleen verwarmen
gebruikt, wordt installatie in een lage muur aanbevolen.
► het rooster weer in elkaar zetten
► zie hoofdstuk "Installatie van esthetische panelen en roos-
ters" p. 28
CP
B A
J1
485-COMM
A
B
J3
J2
C2
C1
