Het is verboden om dikke, kleverige verven zoals emaille te
gebruiken.

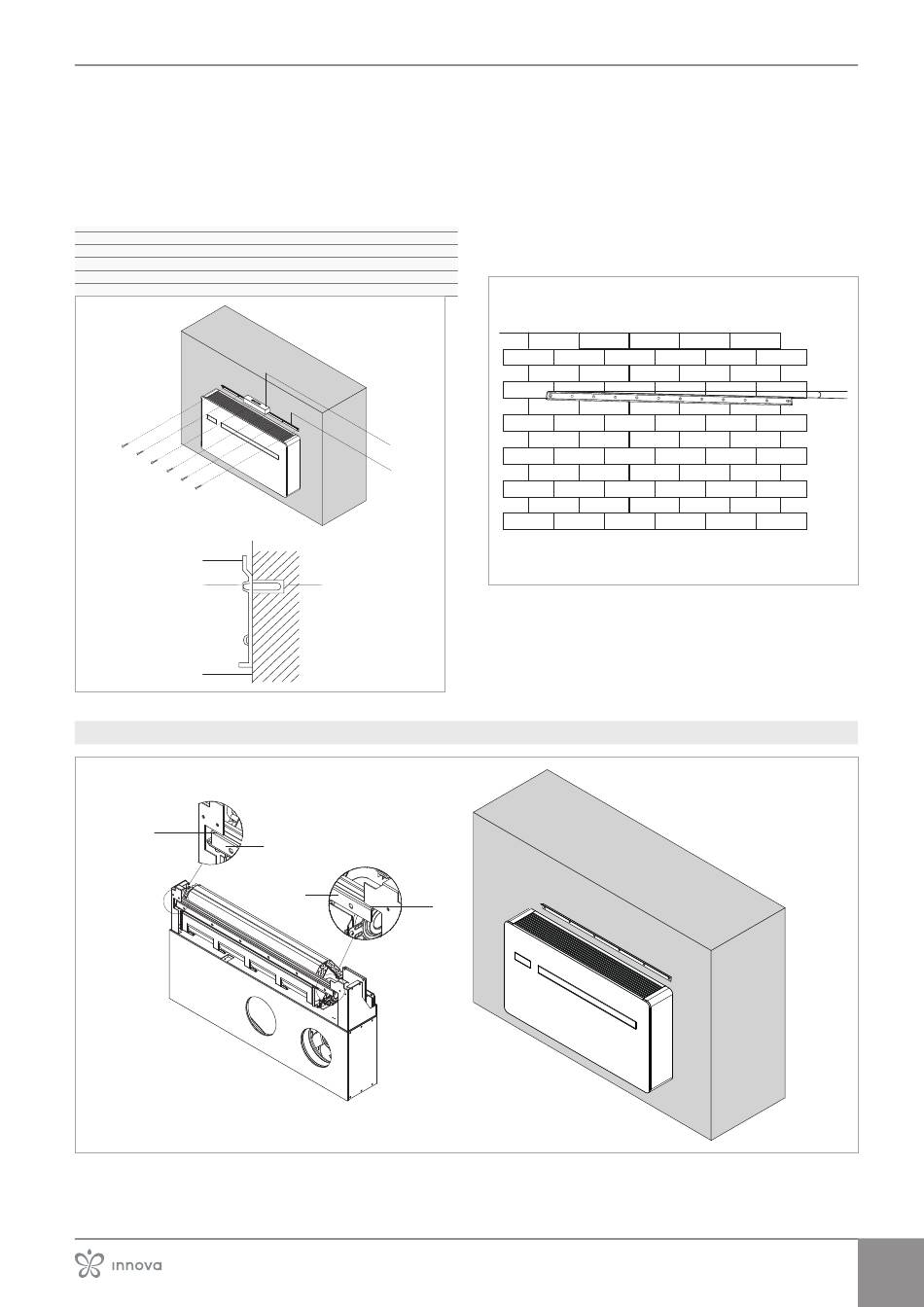

De beugel bevestigen
De armaturen worden geleverd met een metalen beugel voor
wandmontage.
1.
Waterpas
2.
Metalen steun
3.
Bevestigingsschroef
4.
Steunmuur
5.
Uitbreidingsplug
2
3
4
4.11.3 Positionering
1
► klem het apparaat aan de bovenkant van de metalen stan-
daard
► controleer de juiste bevestiging aan de vergrendelpunten
1
2
5
2
2
1
► gebruik de papieren sjabloon
► markeer de positie van de bevestigingsgaten
► met een boormachine
► boor de gaten op de gemarkeerde posities
► bevestig de metalen steun met schroeven en pluggen
Plaats de metalen steun op een vlakke ondergrond die het
gewicht kan dragen.
Controleer de horizontaliteit van de installatie met behulp van
een waterpas.
Een maximale helling van 1° naar de rechterkant van het ap-
paraat is toegestaan om de condensafvoer te vergemakke-
lijken.
om de aansluitingen te vergemakkelijken, kunt u een afstand-
houder gebruiken om de onderkant van het apparaat van de
muur af te houden.
4. montAGE
0°
1° max.
