Dometic PSB12-40 Montagehandleiding pagina 129
Tabella 47: LED di stato
LED
Descrizione
Red
Caricamento della batteria.
Tensione superiore a 12 V o 24 V (a seconda del modello).
Orange
Batteria completamente scarica.
Tensione inferiore a 12 V o 24 V nella fase di carica 1 e 2 (a seconda del modello).
Green
Batteria completamente carica, modalità di manutenzione.

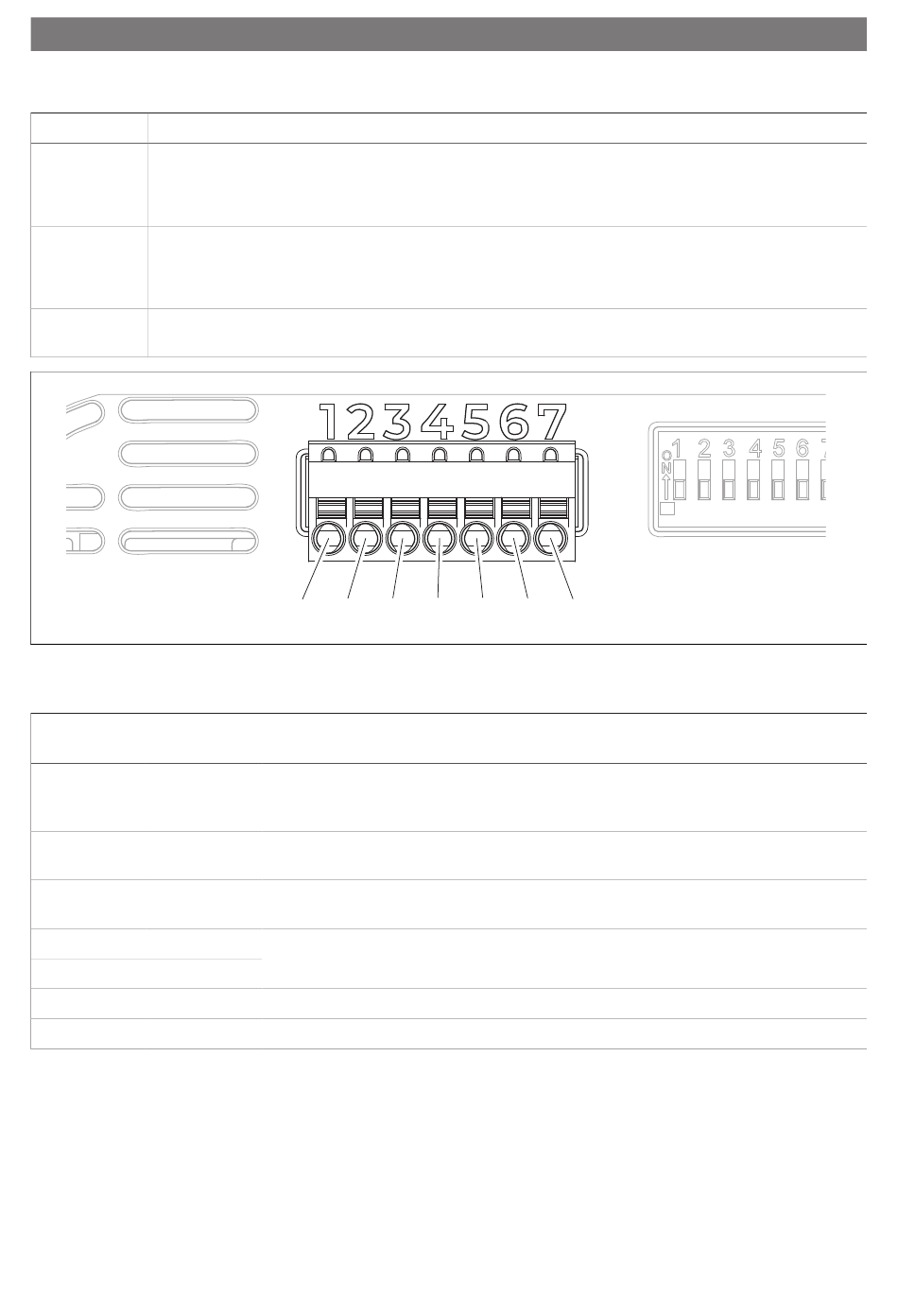

Tabella 48: Morsettiera
PIN
Denomina-
zione
1
Morsetto D+
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
–
7
–
Funzione di caricamento della batteria
Un ciclo di carica principale della batteria di bordo viene avviato nelle seguenti situazioni:
• dopo un arresto dell'alternatore
• dopo un calo al di sotto della tensione di reset.
1
2
3
4
Descrizione
Ingresso per il segnale D+ dell'alternatore o il segnale di blocco dell'accensione (morset-
to 15)
Tensione di uscita del segnale (+)
Tensione di uscita del segnale (-)
Collegamento del sensore di temperatura (opzionale)
Non utilizzato
Segnale dello stato di carica a distanza
5
6
7
