Dometic PSB12-40 Montagehandleiding pagina 82
ES
Tabla 29: LED de estado
LED
Descripción
Red
La batería se está cargando.
Tensión superior a 12 V o 24 V (según el modelo).
Orange
Batería totalmente descargada.
Tensión inferior a 12 V o 24 V en la fase de carga 1 y 2 (según el modelo).
Green
Batería completamente cargada, modo de mantenimiento.

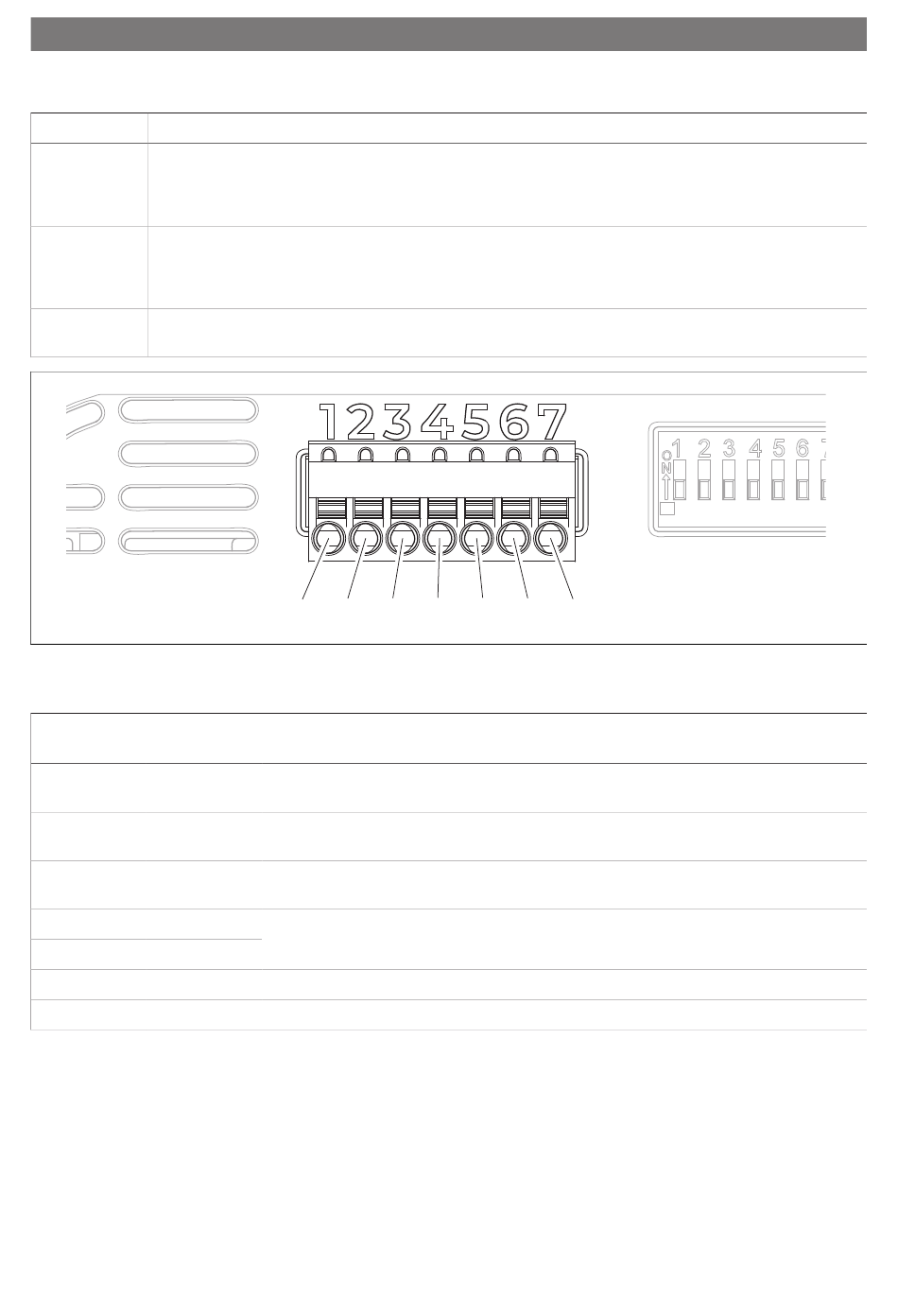

Tabla 30: Bloque de terminales
CLAVIJA
Denomina-
ción
1
Terminal D+
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
–
7
–
Funcionamiento como carga de batería
Se inicia un ciclo de carga principal de la batería doméstica en las siguientes situaciones:
• Después de una parada del alternador
• Después de caer por debajo de la tensión de restablecimiento
82
1
2
3
4
Descripción
Entrada para la señal D+ del alternador o señal de bloqueo del contacto (terminal 15)
Tensión de salida de la señal (+)
Tensión de salida de la señal (-)
Conexión para sensor de temperatura (opcional)
No se utiliza
Señal de estado de carga remota
5
6
7
