FR
Tableau 20 : LED d'état
LED
Description
Red
Chargement de la batterie.
Tension supérieure à 12 V ou 24 V (selon le modèle).
Orange
Batterie profondément déchargée.
Tension inférieure à 12 V ou 24 V en phase de charge 1 et 2 (selon le modèle).
Green
Batterie complètement chargée, mode Entretien.

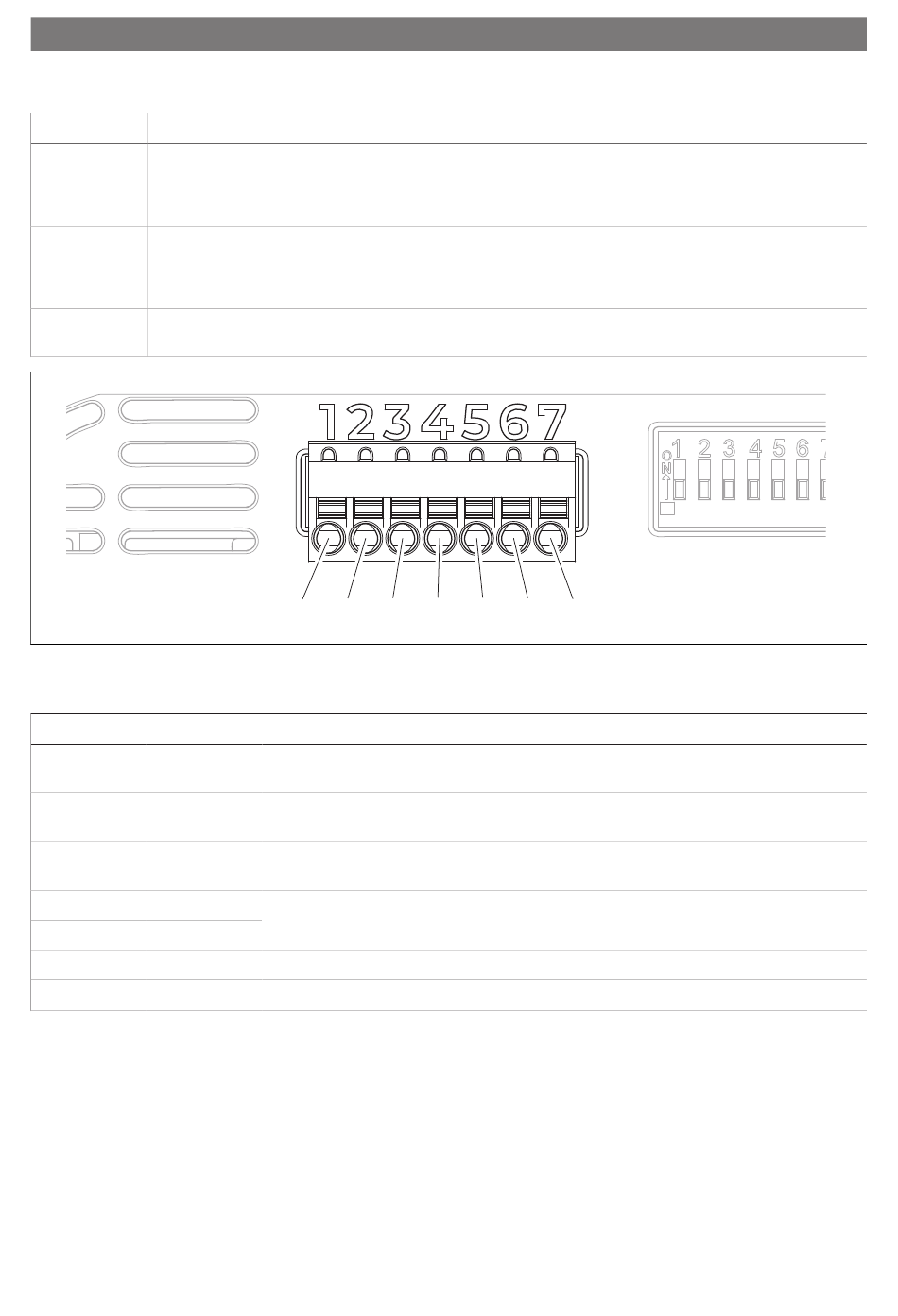

Tableau 21 : bloc de serrage
BROCHE
Désignation
1
Borne D+
2
Détection +
3
Détection -
4
Température 1
5
Température 2
6
–
7
–
Fonction charge de batterie
Un cycle de charge principal de la batterie interne est lancé dans les cas suivants :
• Après un arrêt de l'alternateur
• Après avoir chuté en dessous de la tension de réinitialisation
58
1
2
3
4
Description
Entrée du signal D+ de l'alternateur ou du signal anti-démarrage (borne 15)
Tension de sortie du signal (+)
Tension de sortie du signal (-)
Connexion du capteur de température (en option)
pas utilisé
Signal d'état de charge à distance
5
6
7
