LV
2. Savienojiet drošinātāja turētāju ar startera akumulatora pozitīvo polu.
3. Otru drošinātāja turētāja galu savienojiet ar pieslēgvietu
4. Ievietojiet turētājā drošinātāju.
5. Savienojiet drošinātāja turētāju ar dzīvojamās zonas akumulatora pozitīvo polu.
6. Otru drošinātāja turētāja galu savienojiet ar pieslēgvietu
7.
Ievietojiet turētājā izejas drošinātāju.
8. Savienojiet D+ vai aizdedzes+ signālvadu ar spaiļu bloka PIN 1 spaili.
9.
Pēc izvēles: savienojiet izejas sprieguma vadības pozitīvo signālvadu (+SENSE) ar spaiļu bloka PIN 2 spaili un
dzīvojamās zonas akumulatora pozitīvo polu; savienojiet negatīvo signālvadu (–SENSE) ar spaiļu bloka PIN 3
spaili un dzīvojamās zonas akumulatora negatīvo polu. Izmantojiet vadu, kura šķērsgriezums ir 1 mm². Šāda vei-
da savienojums mazinās sprieguma zudumu vados, kad uzlāde tiek veikta ar elektronisku vadības ierīci.
10. Pēc izvēles, attiecas tikai uz modeļiem PSB12-40, PSB12-80, PSB24-40, PSB24-60: pievienojiet
AUX
ierīci
pieslēgvietai, skatiet savienojumu shēmas
lpp. 555,
D savienojuma veids

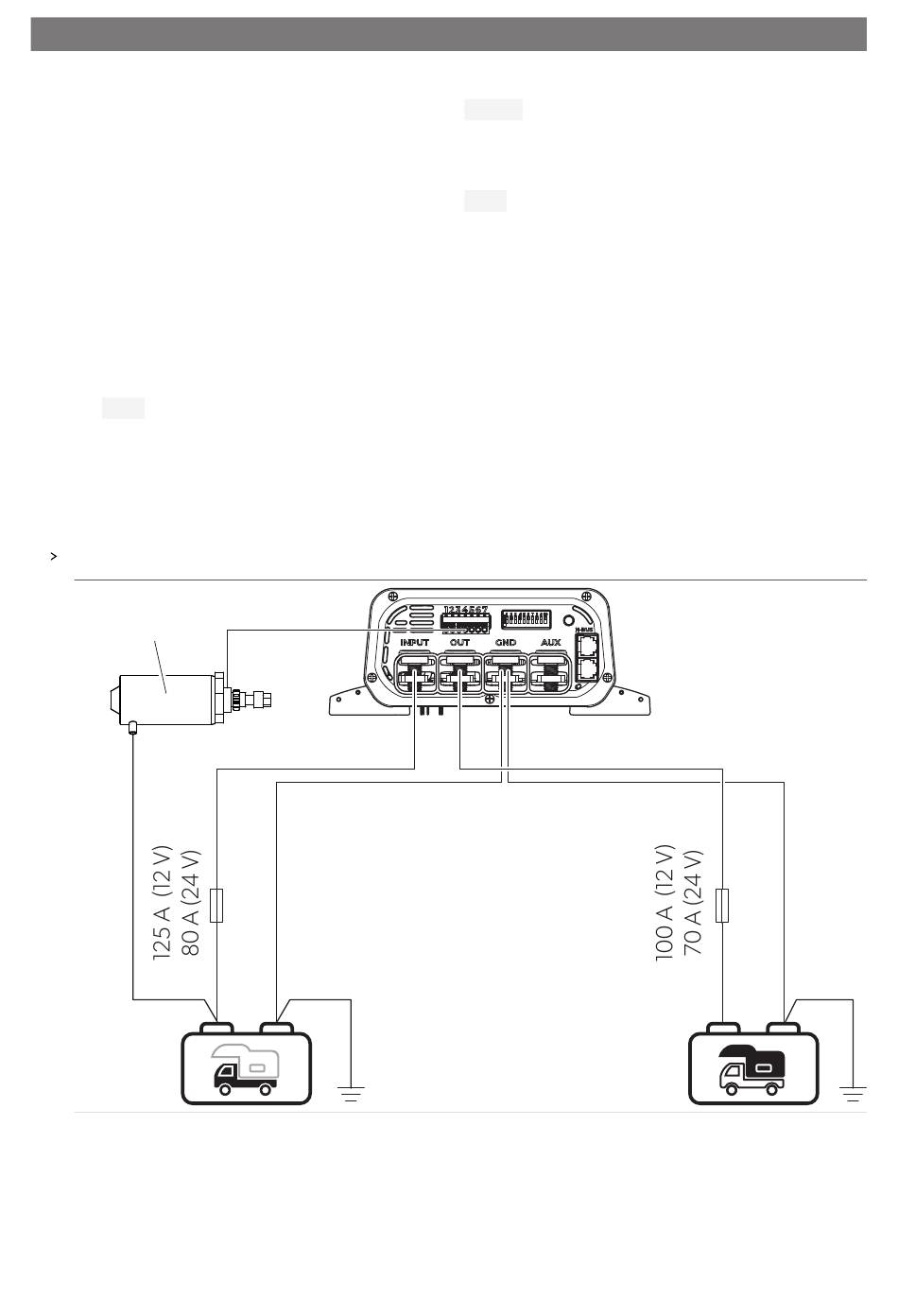

A savienojuma veids
Savienojuma veids standarta sistēmā ar 12 V vai 24 V akumulatoriem.
Pievienojiet akumulatora lādētāju, kā parādīts tālāk.
1
B savienojuma veids
Savienojuma veids transportlīdzekļiem bez vadības bloka vai ar dalītas uzlādes releju.
554
lpp. 556,
D+
+
–
INPUT
.
OUT
.
B savienojuma veids
E savienojuma veids
lpp. 557.
lpp. 554,
C savienojuma veids
+
–
