DE
Tabelle 11: Status-LED
LED
Beschreibung
Red
Batterie wird geladen.
Spannung höher als 12 V oder 24 V (je nach Modell).
Orange
Batterie tiefentladen.
Spannung unter 12 V oder 24 V in Ladephase 1 und 2 (je nach Modell).
Green
Batterie vollständig geladen, Wartungsmodus.

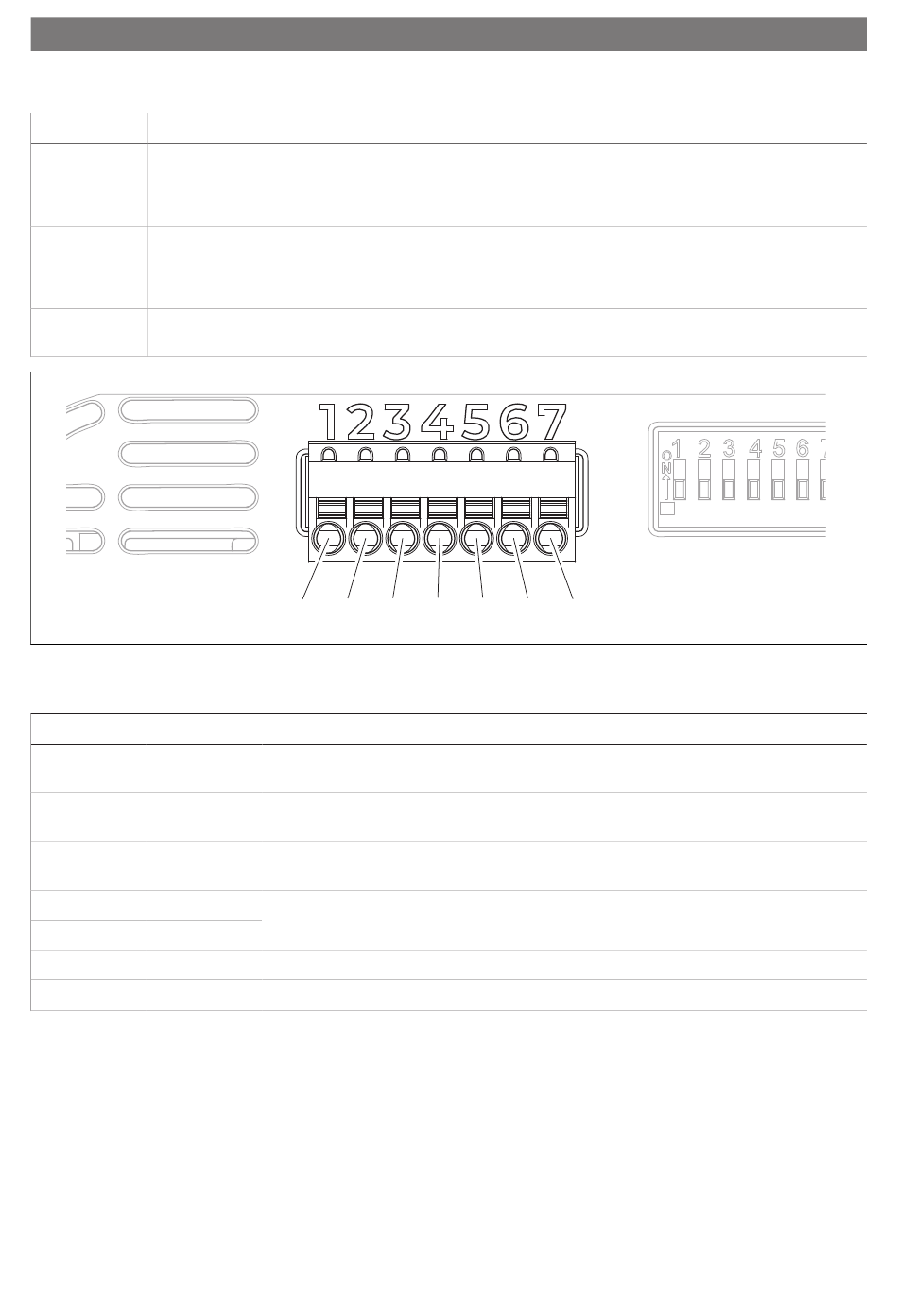

Tabelle 12: Klemmblock
PIN
Bezeichnung
1
D+-Anschluss
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
–
7
–
Batterielade-Funktion
Ein Hauptladezyklus der Bordbatterie wird in folgenden Situationen eingeleitet:
• Nach einem Stillstand des Generators
• Nach Unterschreiten der Rückstellspannung
34
1
2
3
4
Beschreibung
Eingang für D+-Signal des Generators oder Zündschlosssignal (Klemme 15)
Ausgangsspannung Signal (+)
Ausgangsspannung Signal (-)
Anschluss für Temperatursensor (optional)
Nicht verwendet
Statussignal bei ferngesteuertem Laden
5
6
7
