CS
2. Připojte držák pojistky ke kladnému pólu startovací baterie.
3. Připojte druhý konec držáku pojistky ke svorce
4. Vložte pojistku do držáku pojistky.
5. Připojte držák pojistky ke kladnému pólu domovní baterie.
6. Připojte druhý konec držáku pojistky ke svorce
7.
Vložte výstupní pojistku do držáku pojistky.
8. Připojte signální vodič D+ nebo zapalování+ k PIN 1 svorkovnice.
9.
Volitelně: Připojte kabel s kladným signálem výstupního napětí (+SENSE) z PIN 2 svorkovnice ke kladnému pó-
lu domovní baterie a kabel se záporným signálem (-SENSE) z PIN 3 svorkovnice k zápornému pólu domovní ba-
terie, a to pomocí kabelu s průřezem 1 mm². Toto připojení sníží úbytek napětí na napájecích kabelech během
procesu nabíjení pomocí elektronického řídicího zařízení.
10. Volitelné, použitelné pouze pro modely PSB12-40, PSB12-80, PSB24-40, PSB24-60: Připojte zaříze-
AUX
ní k přípojce
321,
Varianta připojení D

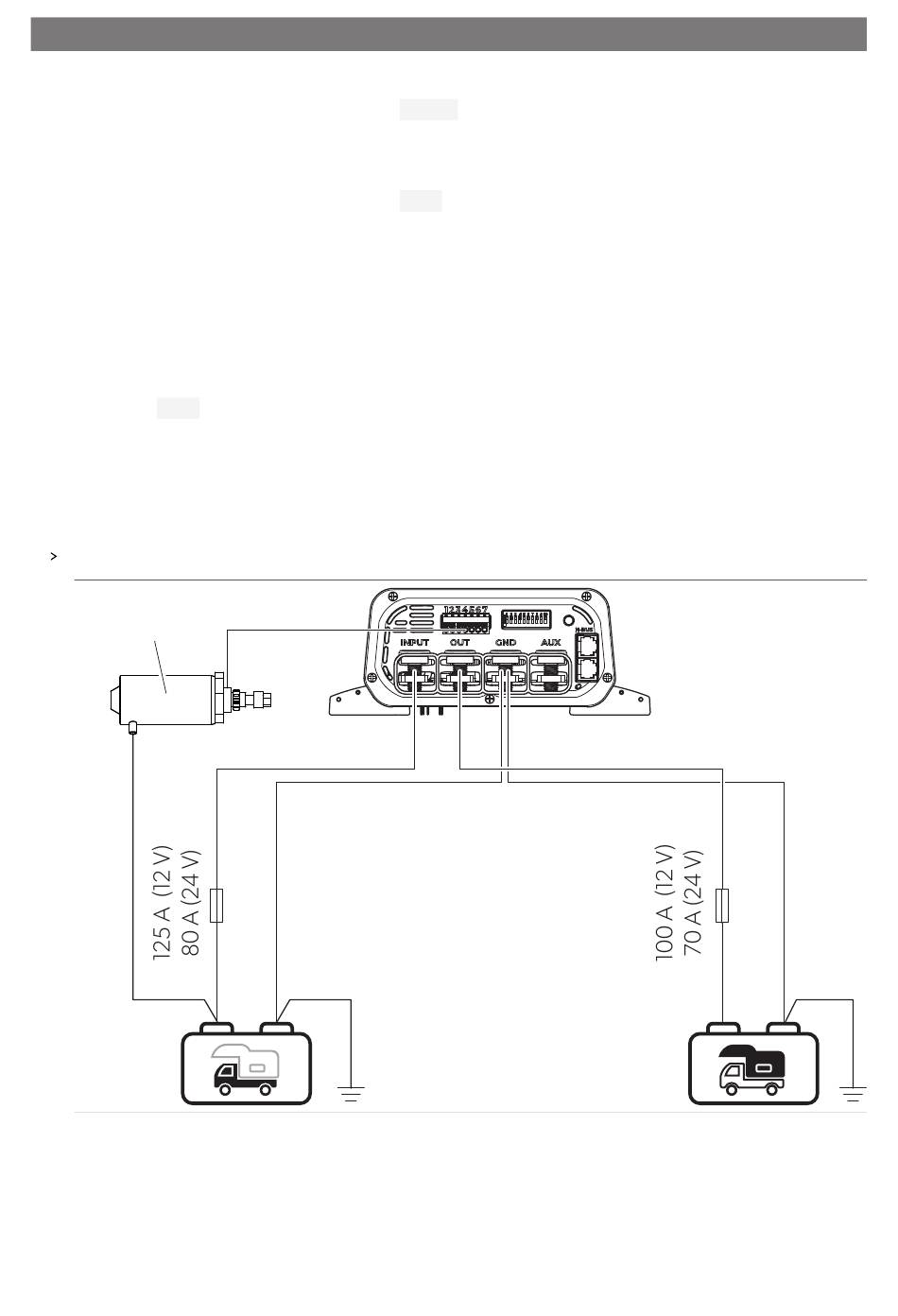

Varianta připojení A
Varianta připojení pro základní instalaci s bateriemi 12 V nebo 24 V.
Při připojování nabíječky postupujte podle obrázku.
1
Varianta připojení B
Varianta připojení pro vozidla bez řídicí jednotky nebo s děleným nabíjecím relé.
320
, viz schéma připojení
na stránce 322,
D+
+
–
INPUT
.
OUT
.
Varianta připojení B
na stránce 320,
Varianta připojení E
na stránce 323.
Varianta připojení C
na stránce
+
–
