Gerätebeschreibung
9
8
7
6
5

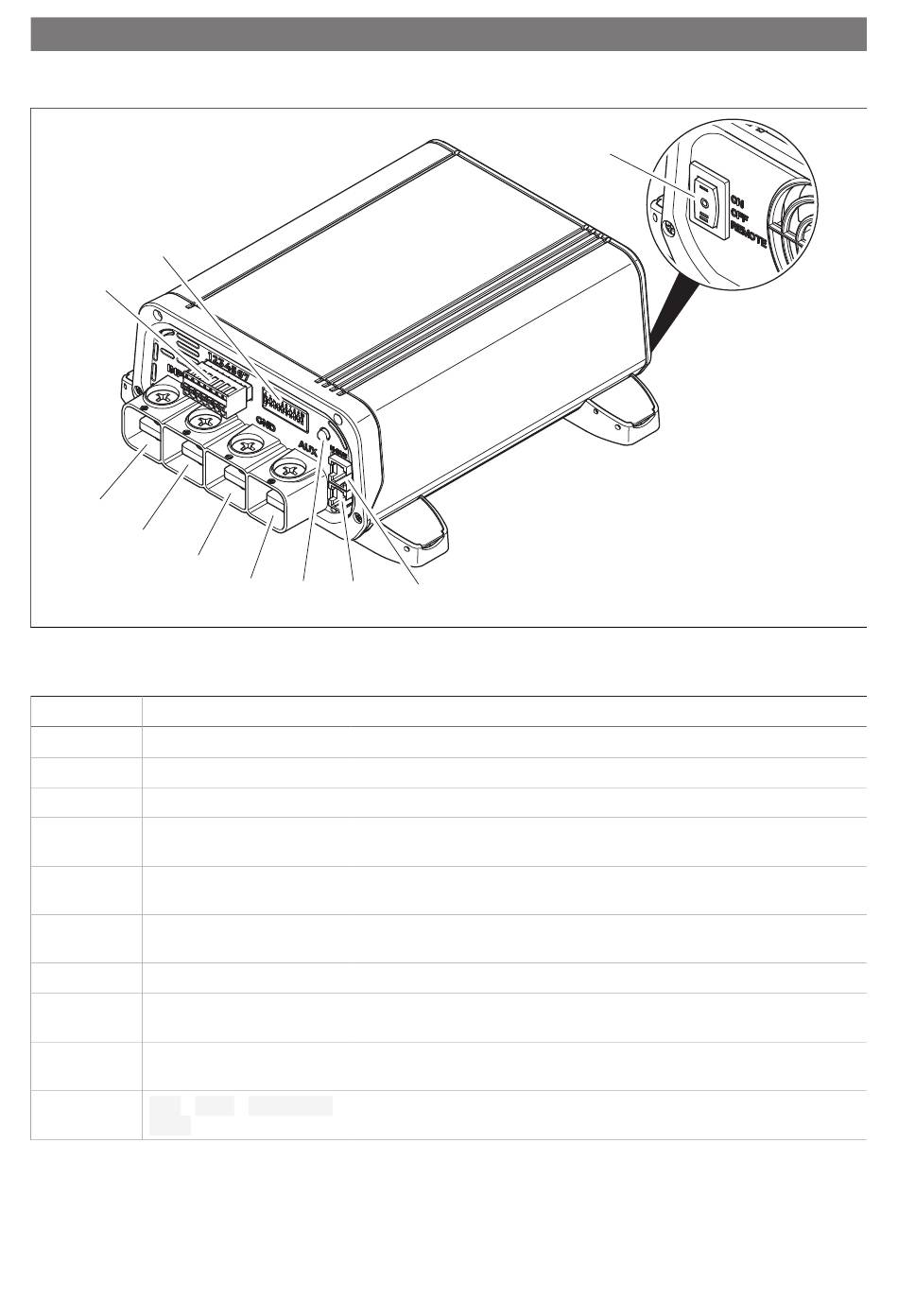

Tabelle 10: Anschlüsse und Bedienelemente
Pos.
Bezeichnung
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT
7
INPUT
8
–
9
–
EIN
AUS
10
/
nung
4
3
2
Beschreibung
N-BUS-/CI-BUS-ANSCHLUSS 1
N-BUS-/CI-BUS-ANSCHLUSS 2
Status-LED
AUX-Anschluss
Anschluss an Masse (Karosserie) oder Minuspol der Bordbatterie
Anschluss an Pluspol der Bordbatterie
Anschluss an Pluspol der Starterbatterie
Klemmblock für Signalkabel
DIP-Schalter für Einstellungen
Fernbedie
/
Schalter (EIN / AUS / Fernbedienung)
