Graco Reactor 2 H-30 Handleiding pagina 35
Pompen schakelen niet naar
andere richting

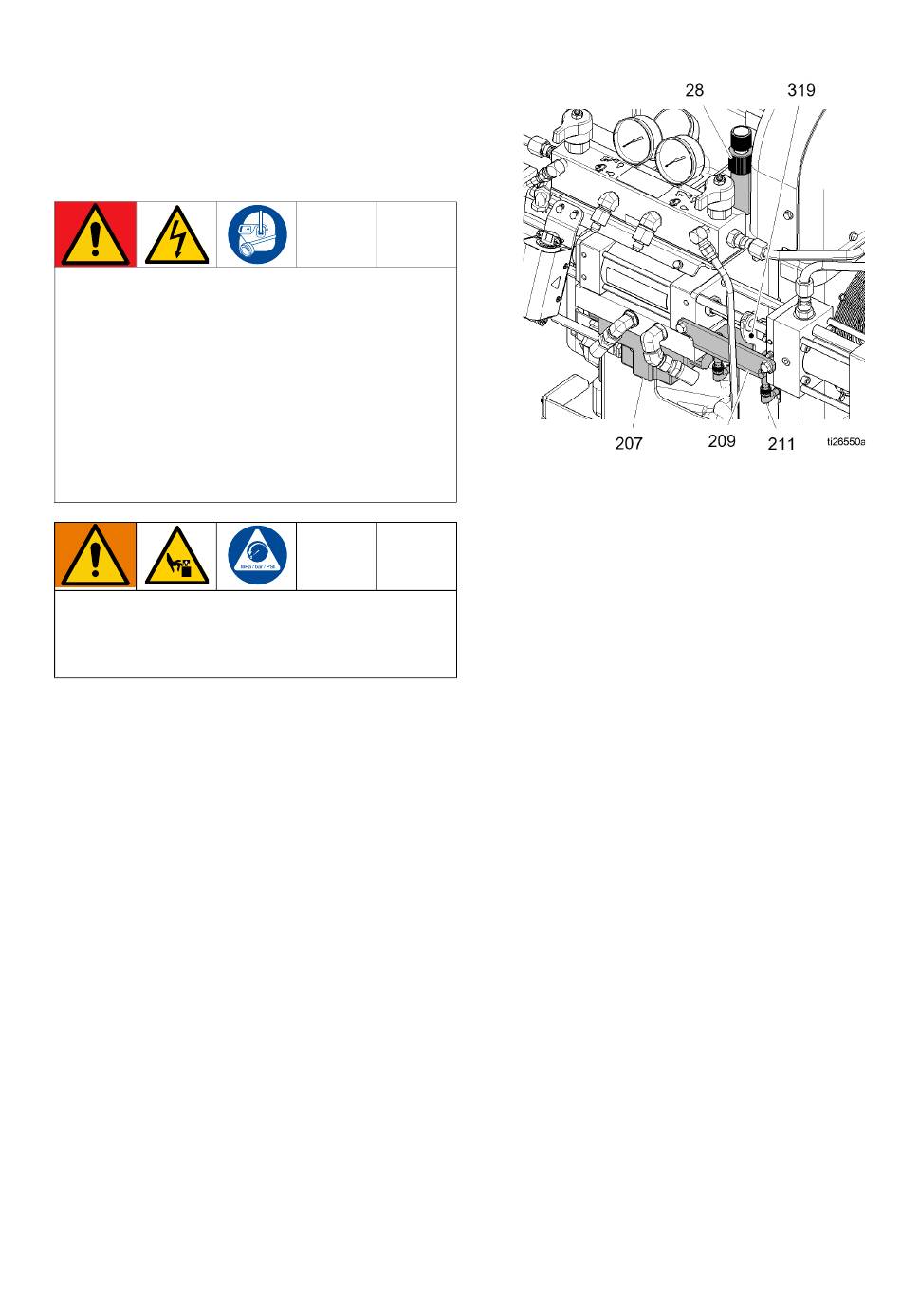

Om een doseerpomp andersom te laten draaien,
moeten de naderingsschakelaars (211) de plaat (319)
detecteren, om de richtingsklep (207) om te schakelen.
GEVAAR ERNSTIGE ELEKTRISCHE SCHOK
Deze apparatuur kan worden gevoed door meer dan
240 V. Contact met deze spanning leidt tot dodelijk
of ernstig letsel. Bij toegang tot de elektrische
behuizing terwijl er stroom aanwezig is:
•
Maak geen contact met componenten of draden,
tenzij dit wordt opgedragen in de instructies.
•
Draag de juiste persoonlijke
beschermingsmiddelen.
Zie Bedradingsschema's, pagina 99.
De schakelplaat beweegt tijdens bedrijf heen en
weer. Houd uw handen weg van de schakelplaat,
om te voorkomen dat ze klem komen te zitten bij het
controleren van de werking van de richtingsklep.
1. Controleer de goede werking van elke
benaderingsschakelaar (211).
a. Verwijder de kap aan de voorzijde.
b. Controleer bij uitgeschakelde motor dat het
indicatielampje op elk van de naderingsscha-
kelaars (211) gaat branden als een metalen
voorwerp, zoals de steel van een schroeven-
draaier bij het vlak van de schakelaar komt.
c. Als de lampjes gaan branden, dan zijn de
naderingsschakelaars, bedrading en de HCM
waarschijnlijk in orde; ga verder naar stap 2.
Als de lampjes niet gaan branden, ga verder
met stap 6.
3A3187L
2. Controleer dat de naderingsschakelaars (211),
de bevestiging van de schakelaars (209)
en de schakelplaat (319) stevig vast zitten
en niet beschadigd zijn.
3. Controleer de afstand tussen de naderings-
schakelaars (211) en de schakelplaat (319).
a. Parkeer de pomp.
b. Controleer dat de naderingsschakelaar (211)
die het dichtst bij de A-zijde van de pomp zit,
0,5 tot 1,5 anderhalve slag weggedraaid is
van direct contact met de schakelplaat (319).
c. Maak de kabel los van de naderings-
schakelaar (211) die het dichtst bij de B-zijde
van de pomp zit. Laat de pomp werken
totdat de schakelplaat (319) zich boven
de naderingsschakelaar aan B-zijde bevindt.
Schakel vervolgens de motor/pomp uit.
d. Controleer dat de naderingsschakelaar (211)
die het dichtst bij de B-zijde van de pomp zit
0,5 tot 1,5 anderhalve slag weggedraaid is
van direct contact met de schakelplaat (319).
e. Sluit de kabel van de naderingsschakelaar
(219) aan B-zijde weer aan.
