De riem vervangen
1. Voer Uitschakelen, pagina 43.

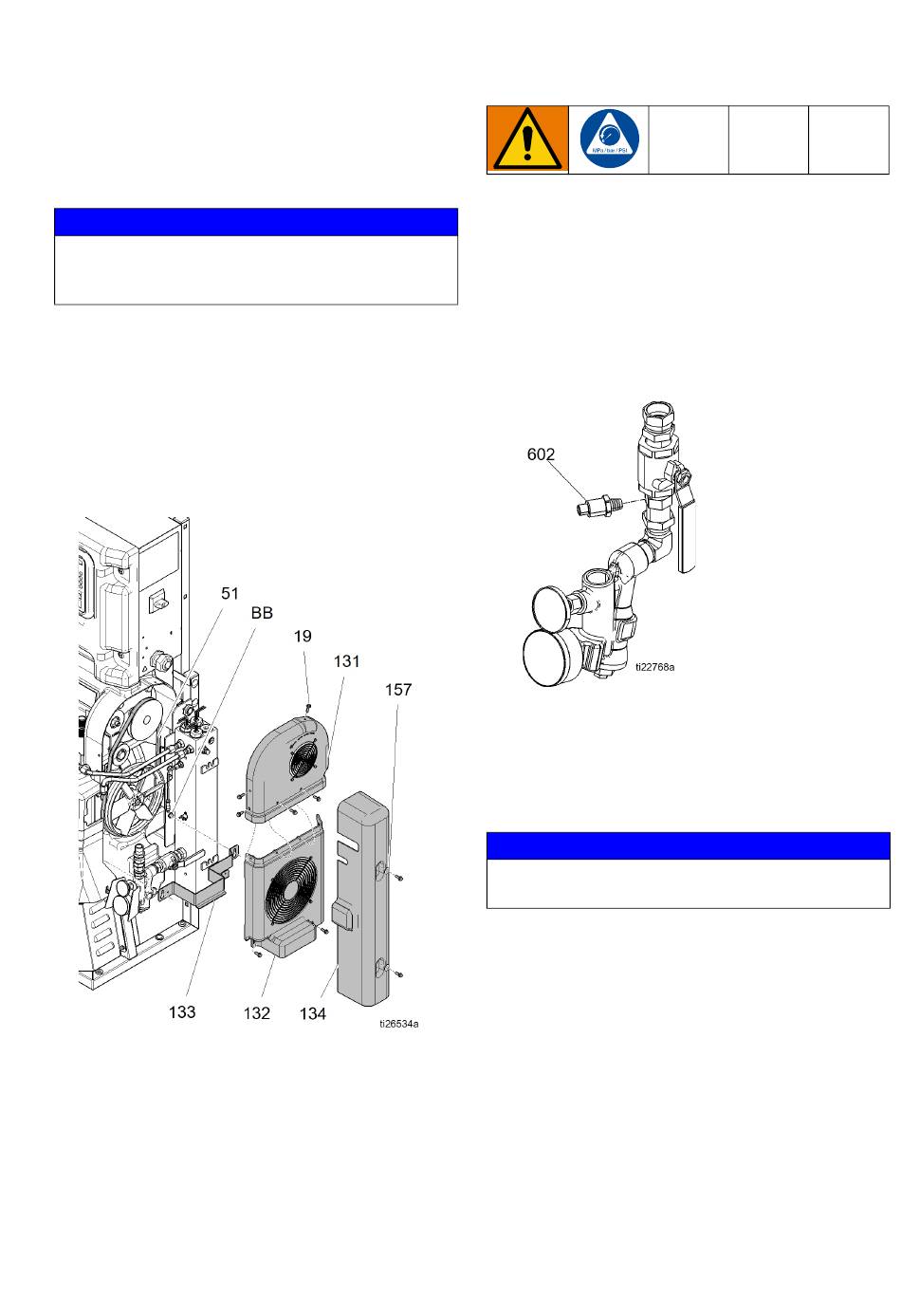

2. Verwijder de verwarmerkap (134) en de
borgschroeven (19) van de riemkap.
Om schade aan de oververhittingsschakelaar
te voorkomen, moeten de kappen voorzichtig
verwijderd worden.
3. Til het deksel (132) op. Draai de bevestigings-
schroeven van de blauwe beugel (131) los.
Til de blauwe beugel (133) op, haal hem
van de schroeven en leg hem aan de kant.
Verwijder de riemkappen (131, 132).
4. Verwijder de riem.
5. Breng de nieuwe riem en plaats de kappen weer.
3A3187L
LET OP
Vloeistofinlaatsensor vervangen
OPMERKING: Alleen voor Elite-modellen.
1. Voer Uitschakelen, pagina 43.
2. Voer de Drukontlastingsprocedure, pagina 42.
3. Ontkoppel de inlaatsensorkabel van de
vloeistofinlaatconstructie. Controleer de kabel
op beschadiging en vervang ze indien nodig.
Zie Bedradingsschema's, pagina 106.
4. Om de sensorkabel te vervangen:
a. Snijd eventuele kabelbinders door en maak
ze los van de HCM, zie Bedradings-
schema's, pagina 99.
Zet de kabels vast met kabelbinders, zodat ze niet
beschadigd raken.
5. Vervang de sensor en zet die vast met
kabelbinders.
