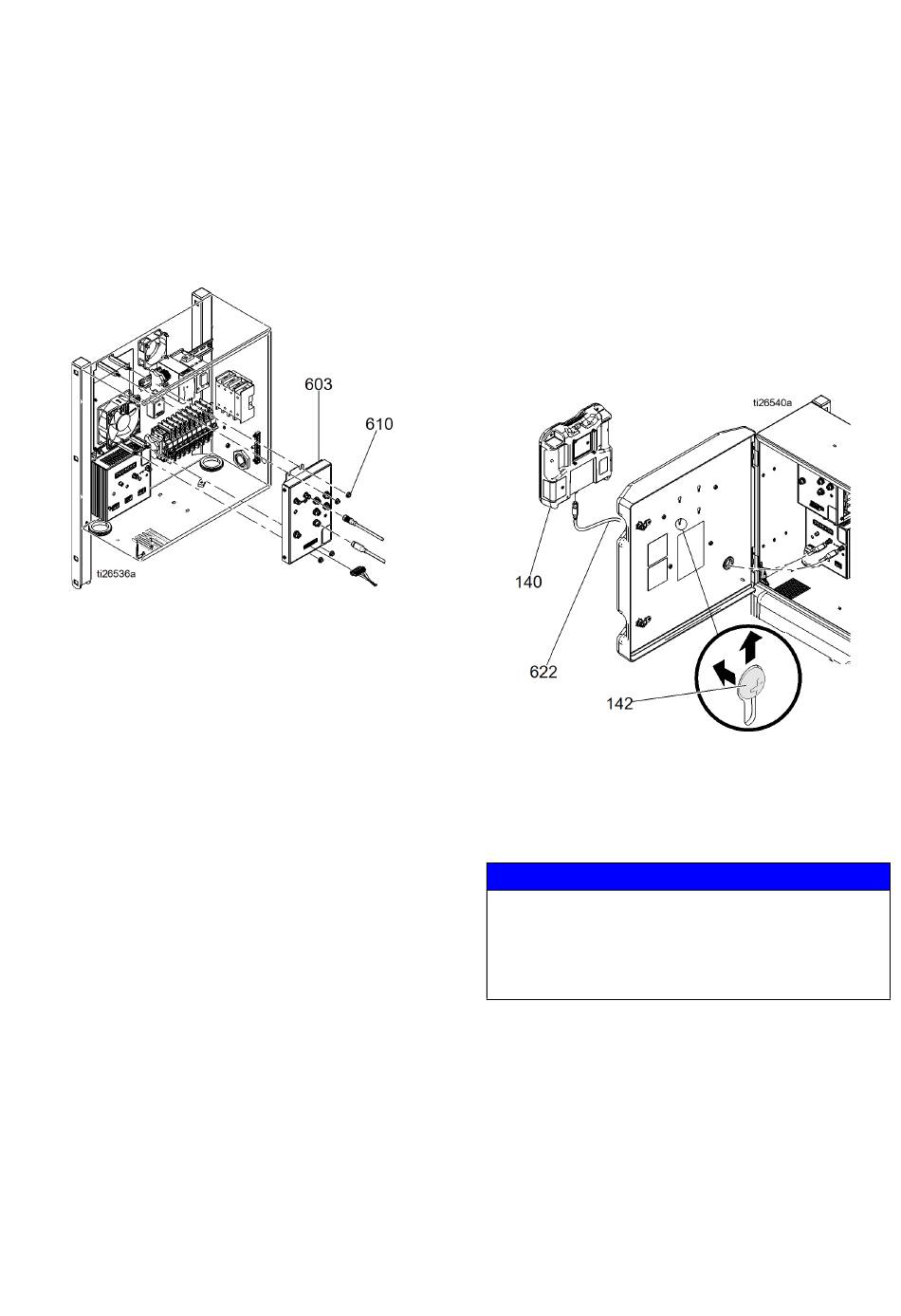

De HCM vervangen
1. Voer Voordat u met de reparatie begint,
pagina 45
2. Open de elektrische behuizing en haal alle kabels
los van de HCM (603).
3. Verwijder de moeren (610) en de HCM (603).
4. Stel de draaischakelaar in.
A
. 12: HCM vervangen
FB
Standen HCM-draaischakelaar
0 = Reactor 2, H-30
1 = Reactor 2, H-40
2 = Reactor 2, H-50
3 = Reactor 2, H-XP2
4 = Reactor 2, H-XP3
3A3187L
De ADM vervangen
1. Draai vier schroeven (142) aan de binnenzijde van
de deur van de elektrische behuizing los. Til op en
trek eraan om de ADM (140) te verwijderen.
2. Koppel de CAN-kabel (622) los.
3. Inspecteer de ADM (140) op beschadiging.
Vervang waar nodig.
4. Werk de software bij door een upgradetoken
in de ADM te steken en de voeding uit en weer in
te schakelen. Wacht totdat de update is voltooid,
voordat u het token verwijdert en het systeem
herstart.
A
. 13
FB
Procedure voor het bijwerken
van de software
Reparatieset voor de GCA-modules worden
voorgeprogrammeerd verzonden, inclusief
een upgradetoken (onderdeelnummer 17E206).
Als een softwarebijwerking nodig is, volgt
u de procedure in de bijgeleverde handleiding.
Reparatie
LET OP
65
