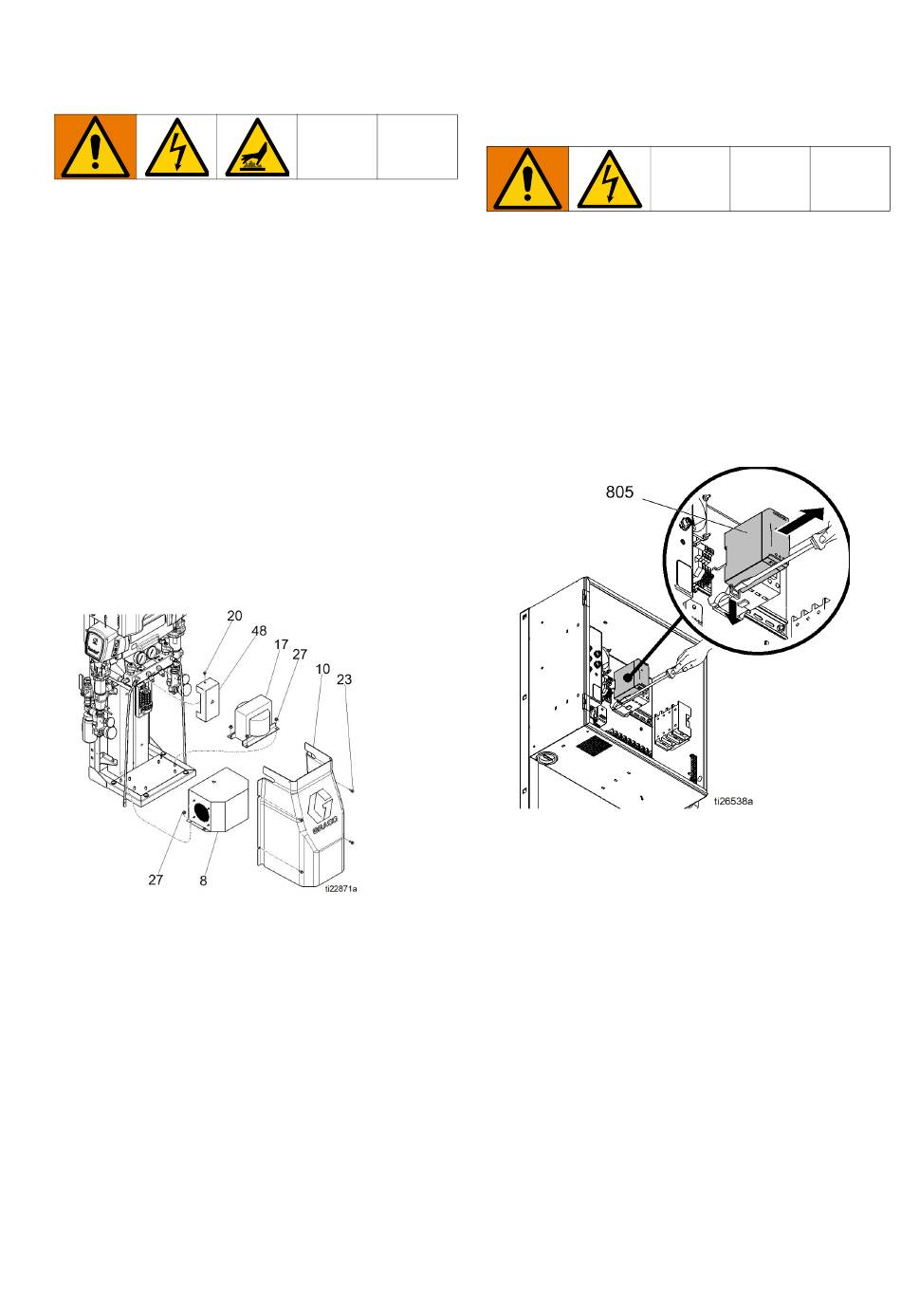

Graco Reactor 2 H-30 Handleiding pagina 63
Transformator vervangen
1. Voer Uitschakelen, pagina 43.
2. Verwijder de vier schroeven (23) en de
beschermkap (10).
3. Verwijder het deksel van de onderste DIN-rail (48).
4. Koppel de ventilator- en transformatoraanslui-
tingen los van de aansluitblokken. De aanslui-
tingen zijn aan de linkerkant als volgt gelabeld:
V+, V-, 1, 2, 3 en 4.
5. Verwijder de vier moeren (27) waarmee het
metalen transformatordeksel (8) is bevestigd aan
het frame. Verwijder voorzichtig het deksel terwijl
u de draden door de opening in het deksel trekt.
6. Verwijder de moeren (27) en de transformator (17).
7. Installeer de transformator (17) in de omgekeerde
volgorde.
3A3187L
De stroomvoorziening
vervangen
1. Voer Uitschakelen, pagina 43.
2. Koppel de ingangs- en uitgangskabels los
aan beide zijden van de voeding (805).
Zie Bedradingsschema's, pagina 99.
3. Steek een platte schroevendraaier in de
montagetab onderaan de voeding (805)
om deze te verwijderen van de DIN-rail.
4. Installeer de nieuwe voeding (805) en houd
daarbij de omgekeerde volgorde aan.
A
. 9: 24VDC-voeding
FB
Reparatie
63
