Onderdelen

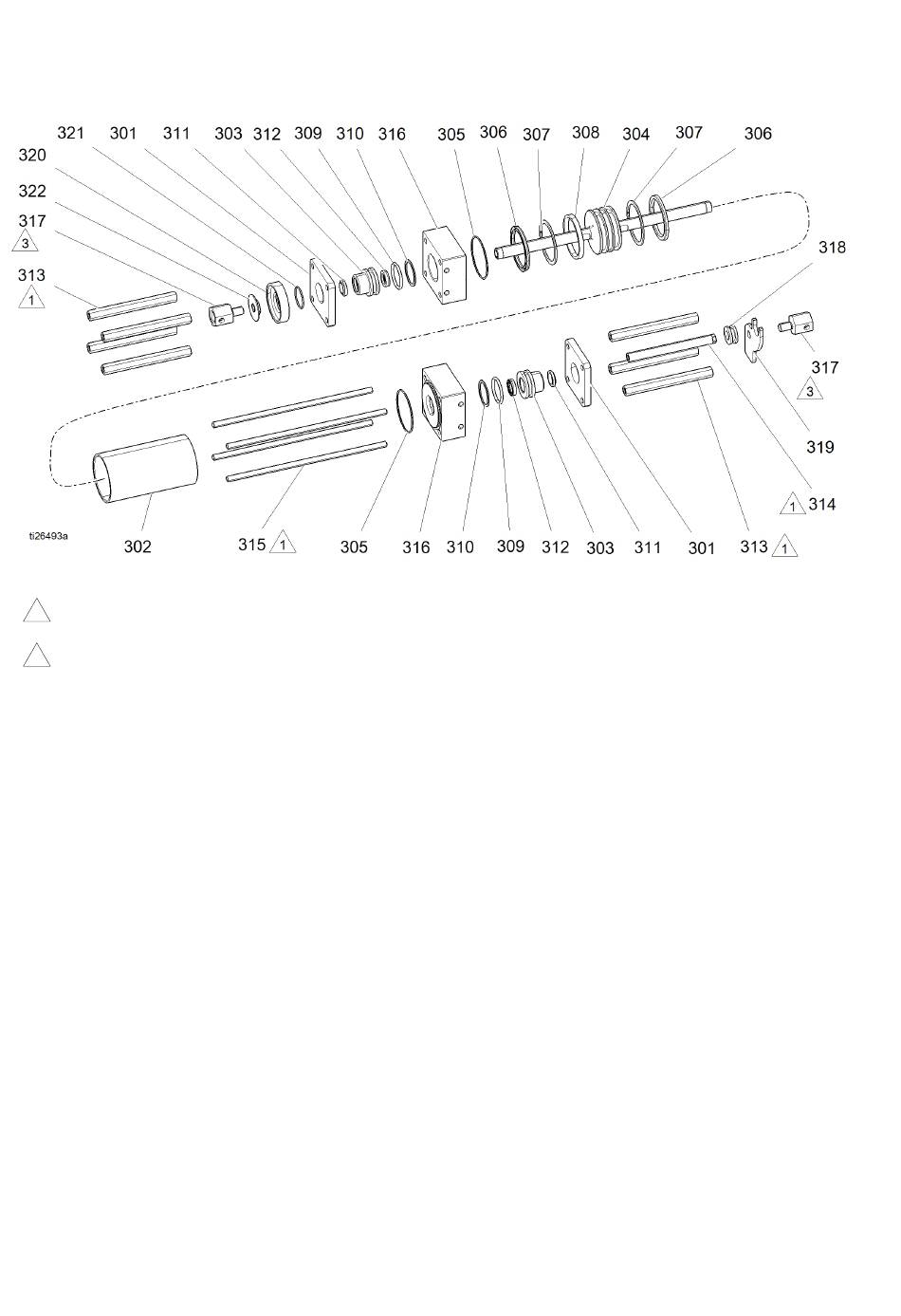

Onderdelen hydraulische cilinder, 17G499
Draai de afstandsstukken (313, 314) en de
stang (315) aan met 22,5 N·m (200 in-lb).
1
Draai aan met 345 +/- 54 N·m (40 +/- 5 ft-lb).
3
4.
Vet voor montage alle zachte onderdelen in.
Onder-
Ref.
deel
Omschrijving
301
295029
PLAAT, bevestiging
302
295030
CILINDER
303* 295031
LAGERBUS, stang
304
296642
ZUIGER, cilinder-,
hydraulisch
305* 295640
O-RING
306*
295641
DICHTING, u-vormig
307*
295642
RING, back-up
308*
296643
RING, slijt
309*
158776
PAKKING, O-ring
310*
295644
RING, back-up
311*
295645
BORSTEL, stang-
312*
295646
DICHTING, as
*
Deze onderdelen zijn ook opgenomen in de Reparatieset voor de hydraulische cilinder, nr. 296785.
Afzonderlijk aan te schaffen.
86
Onder-
Aantal
Ref.
deel
2
313
295032
1
314
261502
2
1
315
295034
316
295035
2
317
261864
2
318
17G527
2
319
17G529
1
320
- - -
2
2
321
177156
2
322
295852
2
Omschrijving
AFSTANDSBUS,
doseerapparaat
AFSTANDSSTUK,
omkeerschakelaar
TREKSTANG
BLOK, poort-
TREKHAAK, zeskant
BUS, schakel-
PLAAT, schakel-
ADAPTER, smering, cilinder
(opgenomen in set 261863)
PAKKING, O-ring
MOER, borg, afschermplaat
Aantal
7
1
4
2
2
1
1
1
1
1
3A3187L
